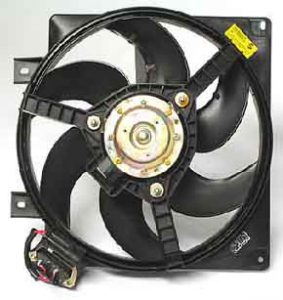

Принцип работы вентилятора радиатора и основные неисправности

Как известно, во время работы автомобильного двигателя происходит сгорание топлива. При этом образуется большое количество тепла в рамках преобразования тепловой энергии в механическую. При этом излишки тепла необходимо отводить от ДВС во внешнюю среду для предотвращения перегрева механизмов и деталей.

Сам двигатель не должен перегреваться выше оптимальных 80-90°C. Для этого задействуются специальные устройства, которые в комплексе образуют систему охлаждения. Системы охлаждения также разделяются на два типа: жидкостную и воздушную. В современных автомобилях  эти два типа систем совмещены и являются гибридными.

Хотя основной принято считать жидкостную систему, отдельного внимания заслуживает и воздушное охлаждение, без которого при определенных условиях двигатель автомобиля неизбежно перегреется. Давайте рассмотрим систему воздушного охлаждения и ее неисправности более подробно.

Неисправности вентилятора системы охлаждения: признаки и способы устранения

Как уже было сказано выше, двигатель внутреннего сгорания является сложной системой, требующей бесперебойной работы системы охлаждения. Иначе произойдет перегрев силовой установки, что может привести к поломке и, следовательно, дорогостоящему ремонту.

Жидкостная система охлаждения, по которой циркулируют специальные охлаждающие жидкости (антифриз/тосол), является  закрытой. В двух словах, принцип работы жидкостной системы охлаждения заключается в том, что во время работы двигателя через его рубашку (каналы в БЦ и ГБЦ) циркулирует жидкость, которая отводит лишнее тепло от нагретых деталей.

Затем горячая жидкость попадает в радиатор, охлаждается и снова возвращается в двигатель для его охлаждения. Во время прохождения радиатора нагретая  ОЖ попадает в сеть тонких трубочек. Это способствует ее быстрому охлаждению. Также набегающим потоком воздуха при движении ТС  излишки тепла выносятся за пределы подкапотного пространства машины.

Однако если воздуха недостаточно (во время простоя в пробках или при работе двигателя на холостом ходу), жидкостная система часто не справляется с задачей. Тогда в работу вступает вентилятор радиатора.  Другими словами, подключается воздушная система охлаждения.

Важно понимать, что только при взаимодействии этих двух систем происходит эффективное охлаждение двигателя. Если просто, термовыключатель вентилятора (датчик вентилятора) срабатывает и вентилятор включается. В результате создается поток воздуха и вентилятор работает до того момента, пока не будет достигнута оптимальная температура.

Затем, получив сигнал датчика о понижении температуры,  вентилятор радиатора отключается. Кстати,  единого стандарта  по месту установки вентилятора  также не существует. Его могут расположить как перед радиатором, так и за ним. Также нет и четких стандартов касательно самой конструкции вентилятора.

Он состоит, как минимум, из четырех лопастей, скрепленных вместе под специальным углом для максимального забора и подачи воздуха. Самой популярной  стала крыльчатка на 8 лопастей. По конструкции привод вентилятора можно разделить на 3 типа:

• механический
• гидромеханический;
• электрический;

Сегодня первый тип практически не используется, особенно на гражданских автомобилях, хотя остается на мощных внедорожниках как наиболее надежный. Второй тип также постепенно отходит на задний план. В любом случае, при выходе устройства из строя необходима немедленная диагностика и устранение причины поломки.

При этом проверка зачастую может быть проведена самостоятельно. Обратите внимание, во время диагностики вентилятор может внезапно заработать и его лопасти серьезно травмируют человека. В особой зоне риска оказываются пальцы.

Проверка вентилятора системы охлаждения

Итак, при поломке современного вентилятора, нужно учитывать, что они  зачастую электрические. Как правило, проблема кроется в проводке, датчиках, предохранителях и т.д. Среди основных неисправностей вентилятора можно выделить наиболее распространённые случаи, когда вентилятор охлаждения:

1. Не включается.
2. Не выключаются.
3. Рано включается.
4. Неправильно направляет потока воздуха.

Можно проконтролировать работу вентилятора несколькими способами. Если вентилятор не включился, возможно, он не получил необходимый сигнал. В этом случае, в первую очередь, проверяется вся цепочка передачи этого сигнала. Для этого с помощью тестера определяется, есть ли питающее напряжение. Если его нет, то проблема в перегоревшем предохранителе или плохом контакте.

Подавая напряжение на сам вентилятор, проверяется именно его исправность. Если он будет крутиться, значит, проблема не в нем. Если же вентилятор не крутится,  лучше обратиться в автосервис. Доехать до СТО можно своим ходом, придерживаясь определённых правил:

• Двигаться со скоростью, не менее 60 км/ч. Тогда функцию сломанного вентилятора выполнит набегающий воздух.
• Включить на максимум печку во время езды, чтобы лишнее тепло вывелось в салон. В салоне будет жарко, зато повышаются шансы на то, что мотор не перегреется;
• Следить за стрелкой температуры двигателя на панели. При ее приближении к красной зоне нужно остановить автомобиль, открыть капот, охладить мотор.

При проверке температурного  датчика, его провода отсоединяются и замыкаются между собой. Если проблема в нем, то вентилятор заработает. В таком состоянии можно доехать до ближайшей СТО для ремонта. А если вентилятор не работает, значит его, скорее всего, нужно менять.

Если же вентилятор радиатора, наоборот, работает не останавливаясь, значит проблемы в термодатчике, замыкании проводов или в «залипании» контактов реле, когда его контакты не могут разомкнуться и напряжение для работы вентилятора продолжает подаваться.

Причиной постоянной работы вентилятора охлаждения также может стать термостат, отвечающий за поддержание оптимальной температуры двигателя. При превышении температуры антифриза более 90°C, открывается специальный клапан между большим и малым кругом системы охлаждения.

При поломке термостата этот клапан заклинивает, антифриз нередко движется только по малому кругу (не попадая в радиатор для остывания). В результате вентилятор будет работать все время.

Рекомендуем  также прочитать статью о том, почему двигатель греется, а радиатор холодный. Из этой статьи вы узнаете о причинах перегрева силового агрегата, при этом радиатор системы охлаждения не нагревается.

Определить эту проблему несложно. Если при ощупывании шлангов  радиатора они будут холодными, а сам двигатель горячим, значит проблема в термостате . Добавим, что обычно заклинивание клапана термостата  можно решить, постучав по его корпусу. Если это не помогает, значит устройство необходимо снимать и менять.

• Еще вентилятор может включаться раньше необходимости. Скорее всего, это поломка термодатчика, который подлежит замене. Также надо учитывать типы датчиков. Они могут быть рассчитаны на разную температуру (так называемые «летние» и «зимние» термодатчики). Они работают с учетом заданной температуры. Если используется «зимний» датчик, необходимо знать, что он запаздывает и включается немного позже.

В таком случае вентилятор включится до появления сигнала о перегреве. Получается, создается эффект преждевременного включения. Данная ситуация нарушением не является. Если же вентилятор обдувает не двигатель, а радиатор, значит он неправильно установлен. Возможно, были  спутаны клеммы при подключении или допущены ошибки. Так или иначе, необходимо произвести правильное переподключение вентилятора.

Что в итоге

Рассмотрев особенности работы вентилятора радиатора, становится очевидным тот факт, что система охлаждения ДВС в комплексе и сам вентилятор охлаждения двигателя  позволяют поддерживать  необходимый температурный режим ДВС.

Рекомендуем также прочитать статью о том, почему срабатывает вентилятор охлаждения на холодном двигателе. Из этой статьи вы узнаете о причинах включения вентилятора системы охлаждения двигателя на холодном моторе, а также о методах провдения самостоятельной проверки и устранения неисправностей.

Также важно понимать, что бесперебойная работа системы охлаждения зависит от слаженной работы всех составных частей. Например, в норме вентилятор включается при повышении температуры двигателя выше 90°C для его охлаждения, а затем должен отключаться.

Если же вентилятор выходит из строя или работает некорректно, при перегреве мотора неизбежен дорогостоящий или капитальный ремонт.  При этом причин для сбоев и нарушений во включении вентилятора много, так как электронные  и механические части устройства в процессе эксплуатации нередко дают сбои.

Однако на практике зачастую можно самостоятельно провести диагностику проблемного устройства, выявить причину поломки и, по возможности, устранить неполадки. Напоследок отметим, что большинства проблем, связанных с перегревом двигателя, можно избежать путем профилактических проверок, а также регулярной очистки клемм и контактов вентилятора охлаждения.
