Что такое ДМРВ

«Датчик массового расхода воздуха (ДМРВ) — что это такое и для чего он нужен?» — вопрос, интересующий многих начинающих автолюбители. Вкратце ответ таков: датчик массового расхода является важным элементом системы управления ДВС с микропроцессорной системой зажигания (ЭБУ).  Его задача — измерение количества воздуха, поступающего в цилиндры двигателя. На основании показаний ДМРВ контроллер двигателя рассчитывает количество топлива, которое должна подать форсунка. Обычное месторасположение расходомера — после фильтра очистки воздуха и перед дроссельной заслонкой.

Для чего нужен ДМРВ

Если попробовать поджечь что-нибудь в камере, где полностью отсутствует кислород, то из этой затеи ничего не выйдет. Для поддержания процесса горения нужен окислитель, в нашем случае О2. В ДВС в качестве окислителя используется атмосферный воздух, в котором и содержится кислород . Мало просто сжечь топливо — необходимо, чтобы оно сгорело без остатка. Правильная пропорция топливно-воздушной смеси — залог максимальной отдачи двигателя. Количество необходимого воздуха и топлива для бензиновых двигателей определено, как 14,7 к 1 (по массе). Топливо-воздушная смесь такого состава называется стехиометрической.

В современных моторах управление дозировкой топлива доверено компьютеру. Чтобы точно определить количество горючего, которое нужно впрыснуть форсунке, ему нужны данные о количестве воздуха, попавшего во впускной коллектор двигателя. ДМРВ и отвечает за получение этих данных.

Принцип действия

Действие датчика основано на измерении электрической мощности, которая необходима для поддержания температуры нагревательного элемента, расположенного в корпусе. Набегающий воздух охлаждает элемент в датчике, а контроллер ДВС стремится поддержать температуру, подавая электрический ток. Чем больше воздуха пропускает через себя датчик, тем большая мощность требуется для поддержания его температуры. Мощность преобразуется в сигнал, который получает контроллер блока управления. На основании полученного сигнала ЭБУ рассчитывает количество топлива, которое форсунка должна подать во впускной тракт. Количество проходящего воздуха зависит от угла, на который открыта дроссельная заслонка.

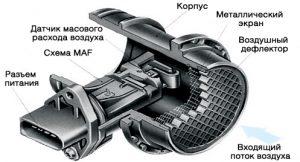

Конструкция датчика

Датчик массового расхода воздуха состоит из двух частей — корпуса и измерительного элемента. Корпус ДМРВ круглого сечения имеет на концах резиновые уплотнительные кольца. Они нужны для того, чтобы не допустить подсос воздуха в обход воздушного фильтра.

Измерительный элемент может быть двух типов:

с проволочным нагревательным элементомс пленочным нагревательным элементом

И в случае с проволокой, и в случае с пленкой материалом служит платина. Это объясняет довольно высокую стоимость ДМРВ.

В измерительном элементе смонтирована электрическая схема, которая формирует и отправляет частотно-импульсный сигнал контроллеру двигателя.

Признаки неисправности

Срок службы расходомера производителем не регламентируется, и зависит от следующих факторов:

количество отложений на нагревательном элементе;стабильность подаваемого напряжения.

Неисправности электроцепи ДМРВ фиксируются контроллером и записываются в память ЭБУ в виде кодов ошибок. Их можно считать тестером при диагностике двигателя.

Признаками того, что датчик неисправен, могут служить:

неровная работа двигателя в режиме холостого хода;провалы в работе двигателя при изменении положения дроссельной заслонки;повышенный расход топлива;самопроизвольная остановка мотора при переключении передач в движении.

Когда возникает ошибка в работе ДМРВ, блок управления двигателем переходит в режим аварийной работы. В этом случае для вычисления объема воздуха контроллер использует данные датчика положения дроссельной заслонки (ДПДЗ) и датчика положения коленчатого вала. Точно вычислить объем по показаниям этих датчиков не удается, поэтому расход топлива резко возрастает.

Ремонт или замена

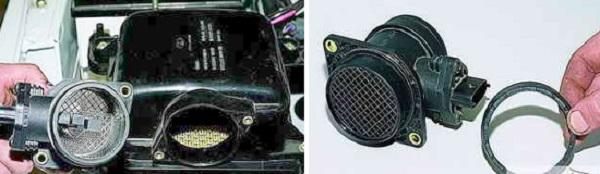

Датчик очень чувствителен к отложениям на нагревательном элементе. Если причиной неверного сигнала послужили именно они, можно попробовать отмыть их. Для очистки термоэлемента используют этиловый спирт. Но промывка в большинстве случаев не дает долговременного эффекта. Через некоторое время его все равно потребуется заменить на новый. Для того, чтобы датчик прослужил долго, необходимо тщательно следить за состоянием фильтра очистки воздуха и вовремя его менять.

Бывает, что в некорректной работе мотора виноват воздух, который подсасывается через уплотнение после расходомера. Тогда для восстановления нормальной работы достаточно восстановить его герметичность.

В большинстве случаев, когда обнаруживается неисправность ДМРВ, поможет только его замена на новый. При этом необходимо приобретать деталь точно такую, какая была установлена ранее. Датчики для разных систем управления двигателем не взаимозаменяемы между собой. Даже внешне неотличимые друг от друга расходомеры одного производителя, предназначенные для работы с разными ЭБУ двигателя выдают разный выходной сигнал. Приобретая новый датчик, необходимо следить, чтобы номер нового датчика совпадал с номером старого.
