Принцип устройства глушителей

Конструктивные особенности

Система отвода отработанных газов автомобиля позволяет не только удалять продукты сгорания топлива, но и увеличить эффективность работы силового агрегата, а также значительно снизить шумовой фон. Для этого в системе используется такой узел, как глушитель, который способен подавлять шум, создаваемый выхлопными газами, и значительно снизить уровень их токсичности. Все эти показатели зависят от того, как устроен глушитель.

Независимо от того, изготавливается ли глушитель в заводских условиях, или же собирается своими руками, в его конструкции должны быть следующие обязательные элементы:

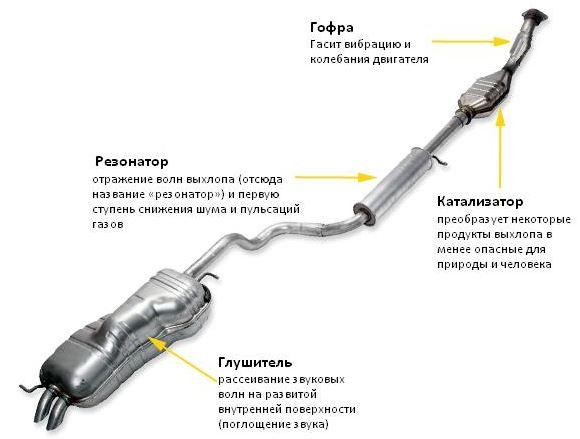

Выпускной коллектор сочленяется непосредственно с двигателем авто через приемную трубу, которая может быть оборудована виброкомпенсатором.Отработанные газы из приемной трубы попадают в полость катализатора, в котором догорают остатки топлива, и снижается насыщенность углекислого газа.Из катализатора газовые потоки устремляются в камеру резонатора, где гасятся колебания и уравновешивается воздействие их пульсации.Затем объем отработанных газовых потоков проходит через камеры заднего глушителя, который призван снижать шум.

Принцип работы

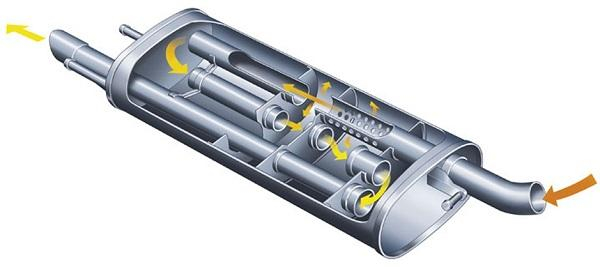

Прежде чем приступить к ремонту глушителя автомобиля или его сборке своими руками, нужно понять основные принципы его работы. Если посмотреть на устройство в разрезе, то можно увидеть множество металлических или керамических перегородок, термостойкую вату, а также присутствие перфорированных труб. Наличие этих элементов в конструкции глушителя замедляет скорость движения газовых потоков. При ремонте своими руками важно заменить изношенные элементы качественными аналогами.

В свою очередь их снижение позволяет сгладить работу мотора с учетом каждого такта.

Не существует стандартов по производству выхлопной системы и отдельных ее элементов, поэтому глушители различных производителей авто могут существенно отличаться друг от друга.

Если вы решили своими руками модернизировать отдельные элементы системы отвода отработанных газов, то необходимо учитывать некоторые нюансы:

на мощных двигателях автомобилей должен стоять резонатор достаточно большого объема, который будет обеспечивать необходимый уровень сглаживания выхлопа;количество перегородок внутри камер, которые сглаживают неравномерность объема отводимых потоков.

Типы шумопоглощающих элементов

Глушители в авто могут быть активными, которые представляют собой достаточно простое устройство, а также реактивными. В первом случае для их производства используются вибростойкие материалы, которые способны выдерживать воздействие высоких температур. Активные устройства наиболее популярны, поскольку неприхотливы в эксплуатации. Существенным их недостатком является их быстрое загрязнение. Реактивные устройства глушителей состоят из сложных элементов камер-резонаторов.

Что касается задней шумопоглощающей камеры автомобиля, то в ее устройстве присутствует множество отсеков, которые содержат в себе специальный наполнитель. Он необходим для снижения звука отводимых газов при работе двигателя авто. В устройстве современных глушителей автомобилей может использоваться несколько технологий поглощения звукового фона и очистки отделяемых газов одновременно. Они могут содержать в себе множество различных материалов, которые обеспечивают максимальное снижение звука отработанных потоков газов, уровня их токсичности и температуры.

Особенности глушителя-прямотока

Такое устройство может быть использовано для увеличения производимой мощности авто. Глушитель-прямоток использует энергию газовых потоков, которая преобразуется в мощность автомобиля. Как бы странно это ни звучало, но такое возможно: вначале из коллектора обеспечивается выпуск потоков газов с минимальным сопротивлением, а двигатель автомобиля в свою очередь затрачивает меньше усилий на преодоление силы их давления. Именно этим и достигается увеличение полезной мощности мотора авто.

При изготовлении глушителя-прямотока используется камера, внутри которой помещается перфорированная труба, а также имеется небольшое количество разделительных перегородок (при изготовлении прямотока своими руками эту важную деталь необходимо учитывать).

Отработанные газы практически не испытывают сопротивления внутренних перегородок, а отверстия в трубе позволяет им максимально расширяться, после чего они выходят наружу практически бесшумно. Этому также способствует применение внешних кожухов, пропитанных специальным составом.

Самостоятельный ремонт глушителей

Основной проблемой элементов систем отвода выхлопа является появление дыр, вследствие перепада температур и внешнего ударного воздействия на корпус элементов. При обнаружении пробоины в корпусе резонатора, труб или заднего глушителя, нужно изготовить латки из листового металла. От размеров «свища» необходимо сделать запас около 10-12 мм, после чего место пробоя нужно тщательно обработать.

Ремонт своими руками особых сложностей не представляет. При наложении латок желательно пользоваться полуавтоматической сваркой. При этом необходимо следить за ровностью и непрерывностью сварного шва. Таким же образом реставрируются дефекты труб и внутренних элементов.
