Признаки неисправности ШРУСов: как проверить ШРУС внутренний и наружный

В устройстве трансмиссии автомобиля шарнир равных угловых скоростей, более известный как ШРУС или граната, является достаточно сильно нагруженным узлом. Если коротко, то именно через ШРУС крутящий момент от КПП передается на колеса автомобиля.  Кстати, на переднеприводных авто или полноприводных версиях данный шарнир должен быть устроен так, чтобы усилие передавалось на управляемые колеса под изменяющимися углами.

В общих чертах, вал привода соединяется с КПП или мостом через внутренний ШРУС, тогда как соединение со ступицей колеса реализуется через наружный ШРУС. Само собой, в процессе эксплуатации автомобиля указанные шарниры имеют свойство изнашиваться и выходить из строя. Обратите внимание, что касается ШРУС, признаки неисправности (даже малозаметные) являются весомым основанием для проведения углубленной диагностики.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

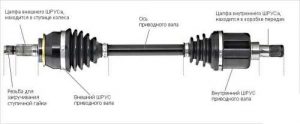

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Неисправности ШРУСа: признаки и симптомы

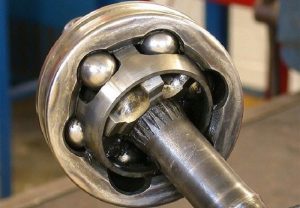

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира. С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку.

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь. Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

• Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона. Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного.

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

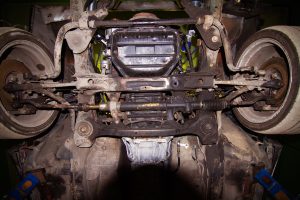

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

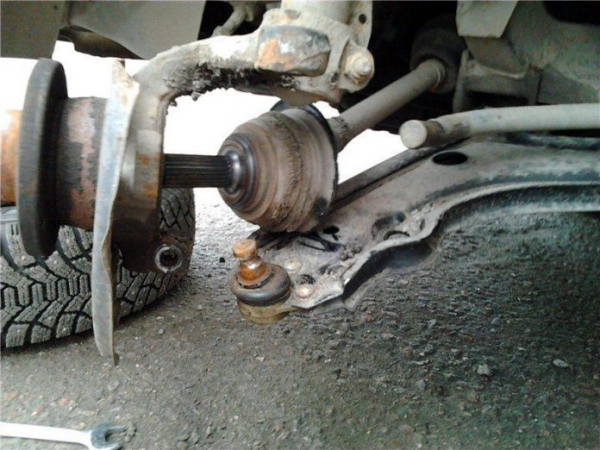

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Полезные советы

Следует обратить внимание на то, что на многих популярных сегодня авто (например, семейство VAG) внутренний ШРУС прикреплен к коробке передач болтами. Так вот, если болты прослаблены или обломлены, это также становится причиной появления вибраций.

Еще опытные специалисты рекомендуют проводить регулярную профилактику ШРУС, как внутреннего, так и наружного. Дело в том, что основной причиной преждевременных поломок шарнира является пыльник ШРУС.

Фактически, это резиновый чехол, который защищает шарнир от воды и грязи. Осматривать пыльники нужно на каждом ТО. Если заметны трещины или разрывы, по мануалу ШРУС нужно менять. Однако если граната не подает признаков неисправности, тогда можно попробовать снять и промыть узел, заменить смазку и установить новый чехол.

Параллельно при осмотре или после замены пыльников важно, чтобы хомуты на пыльниках стояли правильно и были нормально затянуты. Основная задача хомута – не просто зафиксировать, но и не позволить пыльнику прокручиваться на корпусе ШРУС.

Рекомендуем также прочитать статью о том, как заменить сайлентблоки передних рычагов. Из этой статьи вы узнаете, когда и почему нужна замена сайлентблоков, какие сайлентблоки лучше выбрать (полиуретан или резина), а также как выполняется замена сайлентблоков и на что следует обращать внимание в рамках выполнения данной процедуры.

Не следует считать, что пыльники и износ являются основными проблемами. Причины поломки ШРУСа могут быть разными, однако часто выделяют езду на высокой скорости по плохим дорогам, а также люфты шаровых опор. Иногда имеет место и неправильная установка ШРУС при его замене или после проведения других работ.

Так вот, при езде по неровным дорогам нужно перемещаться максимально аккуратно, особенно если учитывать специфику работы внутреннего шарнира. Также следует избегать резких разгонов с вывернутыми колесами и т.д. Если при замене ШРУС допущены ошибки, перекосы также сокращают ресурс узла.

Отдельного внимания заслуживает и тот факт, что общее состояние подвески влияет на шарниры. Например, люфт  шаровых опор также оказывает влияние на состояние наружного и внутреннего ШРУСа.

Важно понимать, что наружный шарнир равных угловых скоростей получает от колеса все удары, на него активно попадает вода, грязь и песок. В свою очередь, хотя внутренний ШРУС менее нагружен, если шаровую вырвет или же она будет иметь сильные люфты, пострадают также внутренние шарниры.

Подведем итоги

Как видно, на выход из строя внутренних или наружных ШРУСов четко указывают характерные признаки, рассмотренные выше. При этом важно понимать, что наружный и внутренний шарниры отличаются друг от друга, они испытывают разные нагрузки и выполняют несколько различные функции. Во время диагностики ШРУС внутренних или наружных, эти нюансы нужно отдельно учитывать.

Рекомендуем также прочитать статью о том, как проверить и заменить шаровые опоры. Из этой статьи вы узнаете о доступных способах диагностики шаровых опор, а также как выполняется замена шаровой.

Также отметим, что регулярная проверка состояния пыльников гранат и своевременная, а также профессиональная замена самих пыльников и смазки ШРУС в ряде случаев позволяет избежать быстрого выхода шарниров из строя и преждевременной дорогостоящей замены этой детали.

В качестве итога отметим, что если все же необходима замена ШРУСа, тогда замена гранаты должна проводиться опытным специалистом. В условиях обычного гаража ШРУС поменять вполне можно, однако нужны специальные съемники, набор инструментов и навыки выполнения подобных работ.
