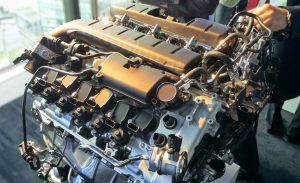

Разновидности ДВС: какие существуют двигатели внутреннего сгорания

Поршневой ДВС (двигатель внутреннего сгорания) является тепловой машиной и работает по принципу сжигания смеси топлива и воздуха в камере сгорания. Главной задачей такого устройства выступает преобразование энергии сгорания топливного заряда в механическую полезную работу.

Не смотря на общий принцип действия, сегодня существует большое количество агрегатов, которые существенно отличаются друг от друга благодаря целому ряду индивидуальных конструктивных особенностей. В этой статье мы поговорим о том, какие бывают двигатели внутреннего сгорания, а также в чем состоят их главные особенности и отличия.

 Типы двигателей внутреннего сгорания

Начнем с того, что ДВС может быть двухтактным и четырехтактным. Что касается автомобильных моторов, указанные агрегаты четырехтактные. Такты работы двигателя представляют собой:

• впуск топливно-воздушной смеси или воздуха (что зависит от типа ДВС);
• сжатие смеси горючего и воздуха;
• сгорание топливного заряда и рабочий ход;
• выпуск из камеры сгорания отработавших газов;

По такому принципу работают как бензиновые, так и дизельные поршневые моторы, которые нашли широкое применение в автомобилях и на другой технике. Также стоит упомянуть и агрегаты на газу, в которых газовое топливо сжигается аналогично дизтопливу или бензину.

Бензиновые силовые агрегаты

Что касается поршневых бензиновых моторов, такие двигатели имеют систему зажигания для воспламенения рабочей смеси от искры. Системы питания в таких агрегатах могут быть карбюраторными или инжекторными (впрысковыми).

Приготовление рабочей смеси в карбюраторных ДВС происходит в карбюраторе, далее смешанный бензин и воздух подаются во впускной коллектор. Сегодня такие системы считаются устаревшими, так как не способны обеспечить двигателю должную экологичность и экономичность.

Впрысковые ДВС по типу конструкции системы питания бывают моноинжекторными (моновпрыск) или системами с распределенным впрыском. В первом случае схема предполагает наличие только одной форсунки, которая впрыскивает горючее во впускной коллектор. Решения с распределенным впрыском имеют отдельную форсунку на каждый цилиндр, которая установлена рядом с впускными клапанами.

Такая система питания, особенно распределенный впрыск, позволяет увеличить мощность мотора, при этом достигается топливная экономичность и происходит снижение токсичности отработавших газов. Это стало возможным благодаря точной дозировке подаваемого топлива под управлением ЭСУД (электронная система управления двигателем).

Дальнейшее развитие систем топливоподачи привело к появлению моторов с прямым (непосредственным) впрыском. Главным их отличием от предшественников является то, что воздух и топливо подается в камеру сгорания отдельно. Другими словами, форсунка устанавливается не над впускными клапанами, а монтируется прямо в цилиндр.

Подобное решение позволяет подавать топливо напрямую, причем сама подача разделена на несколько этапов (подвпрысков). В результате удается добиться максимально эффективного и полноценного сгорания топливного заряда, двигатель получает возможность  работать на бедной смеси (например, моторы семейства GDI), падает расход топлива, снижается токсичность выхлопа и т.д.

Дизельные моторы

Дизельный двигатель работает на дизтопливе, а также в значительной мере отличается от бензинового. Основное отличие заключается в отсутствии искровой системы зажигания.  Воспламенение смеси топлива и воздуха в дизеле происходит от сжатия.

Если просто, сначала в цилиндрах сжимается воздух, который сильно нагревается. В последний момент происходит впрыск солярки прямо в камеру сгорания, после чего нагретая и сильно сжатая смесь воспламеняется самостоятельно.

Если сравнивать дизельные и бензиновые ДВС, дизель отличается более высокой экономичностью, лучшим КПД и максимумом крутящего момента, который доступен на низких оборотах. С учетом того, что дизели развивают больше тяги при меньших оборотах коленвала, на практике такой мотор не нужно «крутить» на старте, а также можно рассчитывать на уверенный подхват с самых «низов».

Однако в списке минусов таких агрегатов можно выделить чувствительную топливную систему, а также больший вес и меньшие скорости в режиме максимальных оборотов. Дело в том, что дизель изначально «тихоходный» и имеет меньшую частоту вращения коленчатого вала по сравнению с бензиновыми ДВС.

Дизели также отличаются большей массой, так как особенности воспламенения от сжатия предполагают более серьезные нагрузки на все элементы такого агрегата. Другими словами, детали в дизельном моторе более прочные и тяжелые. Также дизельные моторы более шумные, что обусловлено процессом воспламенения и сгорания дизельного топлива.

Роторный двигатель

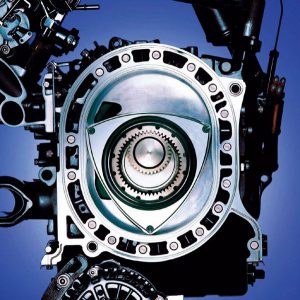

Двигатель Ванкеля (роторно-поршневой двигатель) представляет собой принципиально иную силовую установку.  В таком ДВС привычные поршни, которые совершают возвратно-поступательные движения в цилиндре, попросту отсутствуют. Главным элементом роторного мотора является ротор.

Указанный ротор вращается по заданной траектории. Роторные ДВС бензиновые, так как подобная конструкция не способна обеспечить высокую степень сжатия рабочей смеси.

К плюсам относят компактность, большую мощность при незначительном рабочем объеме, а также способность быстро раскручиваться до высоких оборотов. В результате автомобили с таким ДВС обладают выдающимися разгонными характеристиками.

Если говорить о минусах, то стоит выделить заметно сниженный ресурс сравнительно с поршневыми агрегатами, а также высокий расход топлива. Также роторный двигатель отличается повышенной токсичностью, то есть не совсем вписывается в современные экологические стандарты.

Гибридный двигатель

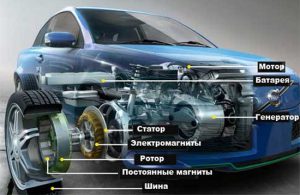

Гибридный силовой агрегат фактически является сочетанием поршневого бензинового или дизельного ДВС и электромотора. Также в конструкции присутствует тяговая аккумуляторная батарея, которая питает электродвигатель.

Гибрид работает по принципу максимальной экономии топлива, то есть двигатель внутреннего сгорания задействуется только в определенных режимах. При спокойной езде колеса вращает электромотор, а ДВС подключается тогда, когда батарея разряжается, необходимо интенсивное ускорение ТС, нагрузки достаточно высокие т.п.

Также во время работы гибридной установки активно используется схема рекуперации энергии. Например, во время торможения двигателем работает генератор, который подзаряжает тяговый аккумулятор. Такое сочетание двух типов силовых установок позволяет получить улучшение разгонной динамики (особенно когда одновременно задействован ДВС и электромотор), наблюдается существенная экономия топлива и малый выброс токсичного выхлопа.

Компоновка и технические характеристики ДВС

Еще стоит добавить, что существуют многочисленные разновидности двигателей внутреннего сгорания, которые отличаются друг от друга по компоновке и расположению цилиндров.

Дело в том, что пространство в моторном отсеке ограничено, при этом на разных автомобилях возникает необходимость уместить в таком пространстве агрегат с тем или иным количеством цилиндров.

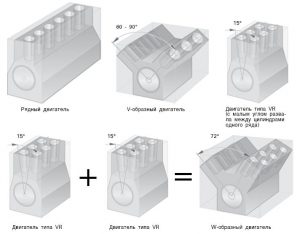

Как правило, по компоновке на большинстве машин чаще всего можно встретить:

• рядный двигатель;
• V-образный мотор;
• оппозитный двигатель;

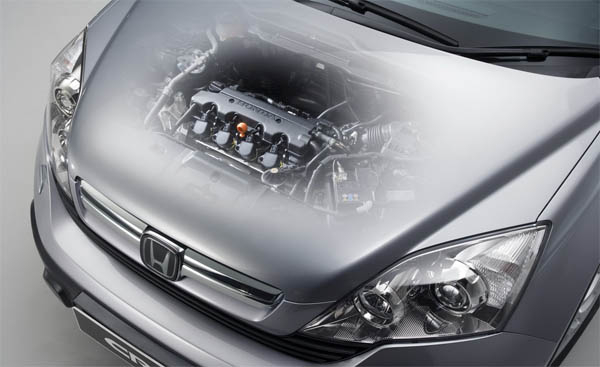

Рядный двигатель означает, что все его цилиндры  расположены в одной плоскости. Рядные «четверки» (4-х цилиндровый мотор) являются самым распространенным типом ДВС. Рядные «шестерки»  также весьма популярны, они меньше вибрируют, имеют  приемлемую мощность, однако такой двигатель получается достаточно длинным.

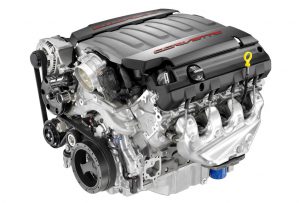

Еще одним вариантом является V-образный двигатель. Цилиндры в таком моторе располагаются в двух плоскостях,  напоминая литеру «V». Подобный ДВС имеет 6 или 8 цилиндров (V6 или V8), при этом длина двигателя сравнительно с рядным мотором меньше, хотя ширина закономерно увеличивается. Еще добавим, что угол между плоскостями принято называть углом развала.

Также отдельного внимания заслуживает оппозитный двигатель. Примечательно, что такая компоновка предполагает угол развала 180 градусов. Фактически, цилиндры и поршни находятся друг напротив друга, а сам агрегат называется «boxer». Такое расположение позволило уменьшить высоту оппозитника, снизить уровень вибраций, улучшить развесовку и т.д.

Добавим, что существуют так называемые двигатели типа VR. Их особенностью является малый угол развала, позволяя уменьшить размеры ДВС в длину и ширину. Также стоит упомянуть мощные W-двигатели. Указанные силовые агрегаты многоцилиндровые (например, W12) Что касается компоновки, конструкция может включать в себя сразу три ряда цилиндров, которые расположены под большим углом развала.

Рекомендуем также прочитать статью о том, что такое оппозитный двигатель. Из этой статьи вы узнаете об особенностях конструкции, а также об основных преимуществах и недостатках моторов данного типа.

Еще одним вариантом является расположение тех же трех рядов цилиндров, при этом угол развала максимально уменьшен (как и в случае с VR-компоновкой). Как правило, именно  последний вариант прижился на мощных легковых авто класса «премиум», спорткарах и солидных внедорожниках. Дело в том, что даже при таком количестве цилиндров двигатель все равно отличается  компактностью.

Основные технические параметры ДВС

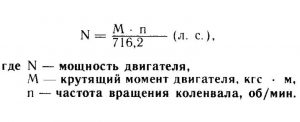

Двигатели внутреннего сгорания также имеют целый ряд характеристик и параметров, которые закладываются конструктивно. Если просто, речь идет о рабочем объеме, степени сжатия, мощности и крутящем моменте и т.д.

Наибольший интерес для рядового обывателя, конечно же, представляет мощность и моментная характеристика. Крутящий момент, который создается на коленчатом валу, фактически указывает на то, какая сила тяги будет передаваться на колеса.

Естественно, чем большим окажется показатель крутящего момента, тем большей будет тяга. Другими словами, от данного показателя зависит разгонная динамика. Что касается мощности двигателя, это величина, которая отображает произведенную работу за единицу времени.

Увеличение крутящего момента и мощности возможно посредством двух способов:

• больший рабочий объем;
• сжигание большего количества топливно-воздушной смеси;

Если просто, в первом случае речь идет о физическом увеличении  камеры сгорания и объема цилиндров. Во втором подразумевается принудительная подача воздуха в цилиндры под давлением для сжигания большего количества топлива.

Как правило, мощные двигатели с большим объемом атмосферные, то есть «засасывают» наружный воздух в цилиндры самостоятельно благодаря возникающему разрежению от движения поршней. Мощные агрегаты, при этом обладающие меньшим объемом, оснащаются механическими компрессорами или турбонаддувом. В таких ДВС воздух нагнетается принудительно, то есть поступает  в камеру сгорания под давлением.

Что в итоге

Как видно, приведенный выше материал дает общее представление о том, какие есть двигатели внутреннего сгорания. При этом  даже с учетом общего принципа действия, силовые агрегаты могут значительно отличаться по таким показателям, как компоновка, мощность, крутящий момент, расход горючего и т.д.

Рекомендуем также прочитать статью о том, что такое двигатель GDI. Из этой статьи вы узнаете об особенностях конструкции, принципах работы,а также плюсах и минусах моторов данного типа.

Более того, даже двигатели, схожие по конструкции (например, рядный четырехцилиндровый мотор), могут иметь разное количество впускных и выпускных клапанов на один цилиндр (например, 8-и и 16-клапанные моторы).

На одних ДВС для получения необходимой мощности используется система изменения фаз газораспределения в комплексе с турбонаддувом, тогда как на других с точно таким же рабочим объемом и компоновкой такие решения отсутствуют.

По этой причине для объективной оценки производительности того или иного двигателя на разных оборотах, причем не на коленвалу, а на колесах, необходимо проводить специальные комплексные замеры на динамометрическом стенде.
