Регулировка свободного хода педали сцепления

В процессе эксплуатации автомобиля с МКПП происходит износ деталей сцепления, а из-за этого меняется величина холостого хода привода механизма его выключения. Поэтому каждому авто на механике время от времени требуется регулировка свободного хода педали сцепления.

Назначение сцепления и его виды

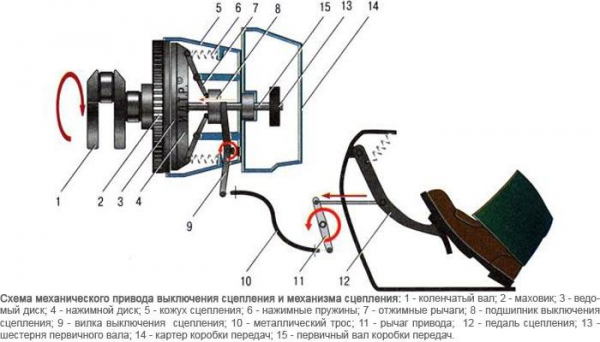

Сцепление предназначено для передачи вращающего момента двигателя на первичный вал коробки перемены передач и для кратковременного отключения двигателя от трансмиссии во время переключения передач. В зависимости от способа передачи крутящего момента, оно бывает фрикционное и гидравлическое. Фрикционное передает энергию двигателя к трансмиссии за счет силы трения. Оно бывает многодисковое, однодисковое, сухое или мокрое (если диски помещаются в жидкость). Гидравлическое передает крутящий момент за счет потока специальной жидкости. Все серийные легковые автомобили с МКПП оснащаются однодисковым сухим сцеплением. Оно состоит из следующих узлов и деталей:

Ведомый диск, который имеет демпфер из 6 пружин, гасит ударную нагрузку на его ступицу при подключении двигателя к трансмиссии. Ступица ведомого диска надевается на первичный вал коробки перемены передач. Соединение этой пары шлицевое.Шариковый выжимной подшипник упорного типа со смазкой, закладывающейся внутрь него на весь срок его службы во время изготовления. Он предназначен для размыкания двигателя и трансмиссии. Не обслуживается он на протяжении всего срока эксплуатации.Маховик, крепящийся к фланцу коленчатого вала. По сути, он является ведущим диском.Корзина – это узел, состоящий из нажимного диска, диафрагменной пружины и корпуса. Она крепится к маховику, а ведомый диск зажимается между маховиком и нажимным диском. Современные корзины не требуют регулировки.Вилка, предназначенная для передачи усилия привода выключения на выжимной подшипник.

Как определить величину свободного хода

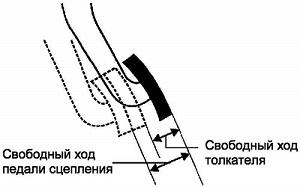

Свободный ход педали сцепления – это расстояние, которое должна пройти педаль до начала выключения сцепления.

Свободный ход педали сцепления отличается от хода выключения сцепления небольшим усилием нажатия.

Начало выключения можно определить, во-первых, по возникающему звуку вращения выжимного подшипника (если мотор работает), во-вторых, по увеличению жесткости нажатия (вне зависимости от того работает ли мотор).

Когда привод выключения нуждается в проверке

Свободный ход педали сцепления нужно проверить и отрегулировать каждые 20 тыс. км. Также это нужно сделать, если автомобиль начинает движение в самом начале или в конце отпускания педали. Правильно отрегулированный привод выключения сцепления заставляет автомобиль начинать движение при отпущенной приблизительно наполовину педали.

Регулировка привода с гидравликой и с тросом несколько различается. Для регулировки гидропривода, как правило, нужна яма или эстакада. Регулировку тросов делают обычно в моторном отсеке сверху, просто открыв капот.

Регулировка привода тросом

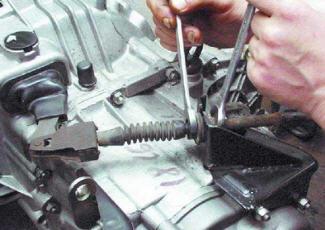

Замерьте расстояние от пола до рифленой плоскости резиновой накладки педали оно должно быть около 16 см. Точности измерения обычной канцелярской линейкой будет вполне достаточно. Если результат вашего измерения значительно отличается от указанного выше расстояния нужно уточнить величину этого параметра, рекомендованную производителем вашего авто и отрегулировать его. Если в вашем автомобиле для регулировки используются гайки крепления рубашки троса к коробке, увеличить расстояние от пола можно, подвинув рубашку троса от коробки в сторону педали. И, наоборот, для уменьшения высоты над полом перемещать рубашку от педали к коробке.

После верной регулировки, расстояния от педали до пола, величина холостого хода педали, в случае исправности деталей сцепления, находится в нужных пределах.

Но это обязательно нужно проконтролировать. Измерять ход педали без нагрузки следует, удерживая рядом с ней ту же линейку, уперев ее одним концом в пол. Свободной рукой нужно надавливать на педаль до тех пор, пока она не станет жестче. Величину хода определить по линейке как разность между показанием в верхней и в нижней точке. После чего сравнить ее с заводскими рекомендациями.

Регулировка гидравлического привода

Чтобы отрегулировать гидропривод педали сцепления, сначала нужно убедиться, что в системе отсутствует воздух. В отсутствие воздуха внутри системы педаль при нажатии на нее не должна быть мягкой, а после отпускания должна самостоятельно вернуться в первоначальное положение.

Если испытания убедили вас в исправности гидропривода, проверьте свободный ход вилки выключения сцепления. Для многих моделей этот параметр должен находиться в пределах от 4 до 5 мм. Каков он должен быть для вашей машины, уточните у ее производителя. После этого проверьте ход педали без нагрузки, у многих моделей он должен быть в пределах 25–30 мм. Если свободный ход вилки выключения муфты в норме, а величина холостого хода педали не попадает в рекомендованные пределы, ищите неисправность в толкателе поршня главного цилиндра сцепления или в вилке выключения сцепления.

Если нарушена регулировка привода

Слишком маленький свободный ход муфты, как и его полное отсутствие, приводит к тому, что выжимной подшипник практически постоянно контактирует с лепестками диафрагменной пружины корзины. Поэтому он вращается даже тогда когда сцепление включено и изнашивается гораздо быстрее, чем в штатной ситуации.Слишком большой свободный ход муфты приводит к недостаточному выжиму при выключении сцепления и, как следствие, выключение бывает неполным, то есть происходит касание фрикционными накладками ведомого диска маховика и нажимного диска корзины. От этого износ маховика и нажимного диска происходит значительно быстрее обычного. Значит, слишком большой ход без нагрузки, так же как и слишком маленький, приближает ремонт этой системы вашего автомобиля. К тому же неполное выключение муфты затрудняет переключение передач (особенно задней) и способствует быстрому износу синхронизаторов коробки перемены передач, а так же шестерен заднего хода.
