Регулировка зазоров клапанов в двигателе автомобиля: зачем и как сделать?

На двигателях многих современных автомобилей регулировка зазоров клапанов не нужна благодаря гидрокомпенсаторам. Если же таковых нет, то завод-изготовитель обязательно указывает в руководстве по ремонту точные размеры зазоров клапанов двигателя, несоблюдение которых приводит:

к снижению мощности двигателя;
неустойчивой его работе на холостом ходу;
повышенному расходу топлива;
преждевременному износу и выхода из строя деталей ГРМ и некоторых других (рассмотрим позднее).

Последствия увеличенных зазоров клапанов

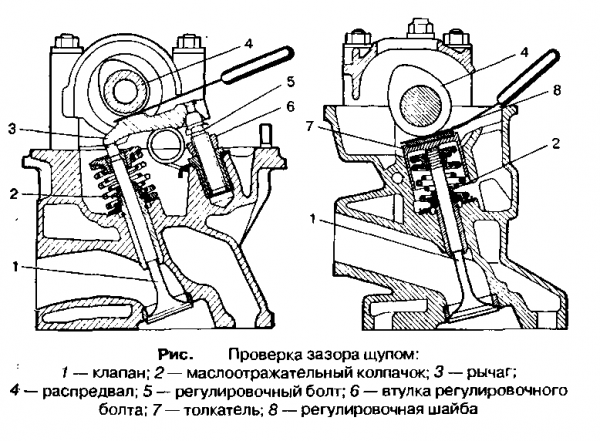

Измерение зазоров клапанов

При работе двигателя детали газораспределительного механизма сильно нагреваются. Из-за этого происходит линейное увеличение их размеров. Поэтому при сборке важно соблюдать тепловой зазор клапанов, компенсирующий такое увеличение. Это позволит предотвратить повышенное трение между деталями. Но увеличенные зазоры клапанов не позволяют приводному механизму (в который входят распредвал, коромысла, толкатели и т.д.) открывать их на требуемую величину. Рассмотрим, к чему это приводит.

Недостаточно открытый впускной клапан будет препятствовать наполнению камеры сгорания топливной смесью, что отрицательно скажется на мощности мотора.
Выпускной же в такой ситуации помешает удалению продуктов сгорания, из-за чего на деталях появляется нагар, который отложится на:

днище поршня и поверхности камеры сгорания, ухудшая теплоотвод и тем самым будет способствовать перегреву деталей;
свече зажигания бензинового двигателя или свече накаливания дизельного, которые из-за этого выйдут из строя преждевременно;
рабочей поверхности (фаске) клапана и его седла, что помешает плотному их прилеганию друг к другу и вызовет снижение компрессии в цилиндре.

Вдобавок, большие зазоры клапанов увеличивают ударную нагрузку взаимодействующих деталей и могут спровоцировать:

наклёп верхних торцов клапанов;
деформацию сёдел;
поломку пружин;
повреждение толкателей;
поломку коромысел.

На работающем двигателе чрезмерные зазоры выдают себя звонким характерным стуком.

Уменьшенные зазоры клапанов двигателя могут воспрепятствовать плотному прилеганию последних к сёдлам, вследствие того, что “удлинившийся” от нагрева клапан будет отжат от седла толкателем. В таком случае значительно перегретая кромка выпускного может обгореть. Кроме того, закономерно снижается компрессия.

Зазор между клапаном и направляющей втулкой

Чрезмерное увеличение диаметра отверстия направляющей втулки из-за износа приводит к тому, что пара клапан-втулка начинает работать подобно вакуумному насосу, “выкачивая” масло из-под клапанной крышки в камеру сгорания. О том, к чему приводит образование нагара, мы уже говорили. Ещё одним неприятным последствием износа втулки явится расход масла.

Измерение и регулировка

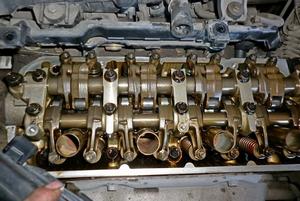

Регулировка зазоров клапанов

Детальное описание этих процедур займёт объём размером с брошюру, так как попутно пришлось бы вдаваться в техническую терминологию и подробности устройства ГРМ различных конструкций.
Основные и необходимые правила, касающиеся для всех без исключения ДВС:

измерение и регулировку зазоров клапанов следует производить только на холодном двигателе;
эти действия должны проводиться, только когда клапан закрыт, для чего нужно знать порядок работы цилиндров и расположение установочных меток на звёздочках (шестернях) распредвала (или распредвалов) и коленвала;
метки на звёздочках и шестернях надо точно совмещать с метками на корпусе двигателя, поворачивая коленчатый вал по ходу вращения. За два оборота коленвала распредвал совершает один оборот.

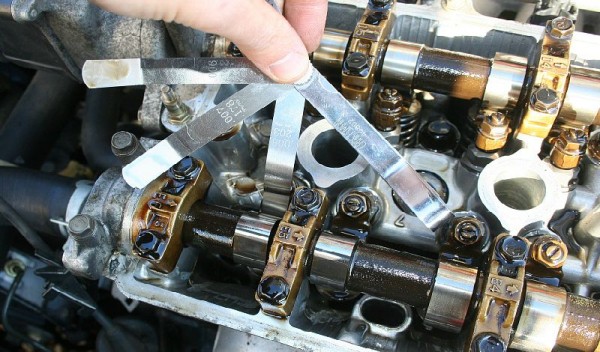

Простейшим измерительным инструментом является щуп для регулировки клапанов. Для классических “Жигулей”, например, он продаётся отдельно ( 0,15 мм ), но на некоторых моторах не все клапаны имеют одинаковую величину зазоров ( например, на ЗМЗ-402 ) и необходим набор щупов. Используя микрометр, Вы добьётесь большей точности, но необходимо использовать его вместе с приспособлением для измерения зазоров.

Для регулировки клапанов используют специальные инструменты

Для тех же “Жигулей” оно представляет собой рейку, которая устанавливается на шпильки крепления “постели” распредвала. На ней указаны углы поворота, соответствующие закрытому положению того или иного клапана.

Кроме измерительных инструментов, иногда нужны приспособления для регулировки зазоров клапанов.
Например, на двигателях семейства ВАЗ 2108 это комплект из двух инструментов. Одним толкатель клапана ( “стакан”) отжимается от кулачка распредвала, другим это положение толкателя фиксируется, что позволяет заменить регулировочную шайбу.

В любом случае, если Вы решили произвести регулировку самостоятельно, магазины автозапчастей не оставят Вас с голыми руками.
Подробнее о регулировке зазоров клапанов (на примере автомобилей ВАЗ) смотрите в видео на нашем сайте!
