Реле стартера Калина: проверка цепи своими руками

Стартер автомобиля является важным узлом, так как отвечает за запуск силового агрегата. При этом именно стартер потребляет наибольшее количество электрического тока, поступающего от АКБ. Само собой, чтобы не возникало проблем с аккумулятором, а также с процессом запуска ДВС, необходимо периодически осуществлять проверку и ревизию стартера.

Если же замечены сбои в работе стартера, требуется своевременно реагировать на симптомы неполадок и устранять неисправности. Как показывает практика, стартер может выйти из строя на разных авто независимо от класса и производителя.

Однако чаще всего поломки возникают на бюджетных иномарках и отечественных авто. Далее мы рассмотрим, что делать, если не работает стартер Калина, а также как проверить на ВАЗ Калина реле стартера, цепи питания и т.д.

Лада Калина: стартер и проверка его цепи питания

Итак, в случае, когда водитель переводит ключ в замке зажигания в положение II (запуск), при этом стартер не работает, в подобной ситуации возможны поломки как самого стартера, так и его цепи включения. Чтобы это проверить, следует выключить зажигание, после чего отсоединить колодку провода от вывода обмоток тягового реле стартера.

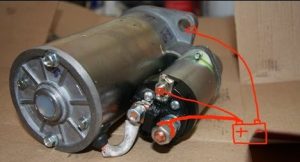

Затем, при помощи отвертки следует перемкнуть вывод обмоток тягового реле, а также наконечник провода, который присоединен к «плюсу» аккумулятора автомобиля. Обратите внимание, в области замыкания выводов могут появиться искры. Важно не замкнуть отвертку на «мас­су» тогда, когда осуществляется замыкание выводов.

Так вот, если коленвал двигателя будет вращаться, это укажет на полную исправность самого стартера. Другими словами, стартер можно полностью исключить из списка возможных неисправностей, так как проблемы возникли в цепи вклю­чения стартера. Если же стартер не будет крутить коленвал, тогда поломку следует искать в стартере или в тяговом реле стартера.

• Идем далее. Обнаружив неисправность цепи, предварительно должна быть изучена схема стартера Калина. После можно включить зажигание, замкнуть выводы и таким образом завести двигатель. Благодаря такому методу удается своим ходом добраться до станции техобслуживания или гаража.

Если планируется ремонт на месте или в гараже своими руками, неисправность в цепи включения стартера может быть вызвана следующими причинами:

• реле стартера;
• силовая цепь;
• цепь управления реле;
• контактная группа замка зажигания;

Вполне очевидно, что необходимо точно определить причину, почему возникли сбои и нет тока в цепи включения стартера. Начнем с реле.  С учетом того, что не все водители знают, где находится реле стартера Калина, отметим, что необходимо сначала найти монтажные блоки (предохранители Калина и монтажный бло­к реле стартера). Блок на Калине находится слева под рулевой колонкой в нижней части панели приборов.

Далее следует вынуть из блока реле стартера, после чего для проверки ставится рабочее реле 902.3747-11. Такое реле стоит рядом в блоке (реле стеклоподъемников). Если после установки реле стартер начал работать, тогда из строя вышло реле стартера. Проблему можно решить обычной заменой.

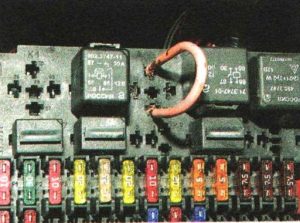

Если же дело не в реле, потребуется проверка силовой цепи, а также цепи управления реле стартера. Чтобы проверить цепь силовую, реле нужно вынуть из блока. После нужно взять кусочек провода для перемычки, которую вставляют в гнезда контактов реле (номера 30, а также 87). Теперь нужно включить зажигание в положение «старт».

В том случае, когда стартер включается, это укажет на то, что силовая цепь в норме. Если же включения не произошло, нужна проверка цепи. Для этого тестером следует проверить, есть ли 12 Вольт в гнезде 30 реле стартера, когда ключ в замке  зажигания стоит в положении «старт». Что касается «минуса» щупа, его на Калине удобно подсоединить к болту крепления ограничителя открытия двери.

Если напряжение в гнезде 30 есть, тогда тестером нужно проверить исправность цепи от гнезда 87 реле стартера до наконечника провода управления тяговым реле. В случае, когда напряжение  на гнез­де 30 отсутствует, необходимо проверить цепь от вывода 50 замка зажига­ния до гнезда 30 реле.

В случае, когда цепь в норме, следует выполнить замену кон­тактной группы замка зажигания. Отметим, что если силовая цепь включения стартера в порядке, необходимо проверить цепь управления реле стартера.

Чтобы выполнить такую проверку, щуп тестера необходимо вставить в гнездо 86 реле стартера, а второй щуп соединить с «массой». После потребуется включить зажигание и выполнить проверку. Важно определить, есть ли 12В от главно­го реле системы управления двигателем в гнезде 86 реле стартера.

После щупы тестера вставляются в гнездо под номерами 86 и 85, что позволяет проверить «массу» в гнезде 85 реле, соединенном с выводом контроллера (номер 50).
Если результат отрицательный, нужно проверить цепи управления реле стартера. Проверка предполагает диагностику от главного реле системы управления и вывода контроллера 50 на гнезда 86 и 85 реле стартера.

Лада Калина: стартер и реле тяговое

Диагностика, рассмотренная выше, позволяет определить, необходимо ли менять стартер на Калину или проблема в силовых и управляющих цепях. Однако это еще не все. Кроме цепей и силового реле, также выделяют так называемое тяговое реле стартера, которое может выйти из строя.

Обратите внимание, на Калина стартер стоит в не самом удобном месте, а реле тяговое установлено на самом стартере. Основная задача — при запуске ДВС синхронизировать цепи стартера, а также перераспределить ток между двигателем стартера и электромагнитом реле.

Еще указанное реле осуществляет подвод шестерни бендикса к зубцам на венце маховика. После того, как двигатель запускается, реле отводит шестерню бендикса в начальное положение. По этой причине тяговое реле стартера часто называют втягивающим реле.

• Что касается неисправностей, работает реле стартера с высоким напряжением, что рано или поздно выводит его из строя. Контакты реле стартера подгорают, может произойти обрыв удерживающей или втягивающей обмотки, деформируется возвратная пружина, в обмотках возникает замыкание, имеют место механические повреждения и т.д.

Чтобы быстро проверить это реле, нужно знать, что в норме раздается щелчок в момент втягивания якоря вовнутрь. Так вот, повернув ключ в замке, нужно послушать, есть ли такой щелчок. Если стартер щелкает, тогда реле в порядке. Если же щелчка нет, на реле не приходит питание или же неисправно само реле.

Рекомендуем также прочитать статью о том, как проверить стартер автомобиля на работоспособность. Из этой статьи вы узнаете об основных способах проверки автомобильного стартера, на что обратить внимание при диагностике и т.д.

Еще бывает так, что реле рабочее, но стартер не крутит. В этой ситуации могут подгореть контакты реле. Опять же, для проверки замыкают контакты способом, рассмотренным выше. Если после замыкания стартер крутит, дело в контактах. Если срабатывания стартера не произошло, дело не в выступающих контактах, а в стартере.

Добавим, что обмотки втягивающего реле могут обрываться, нет контакта с массой катушки и т.д. Выполнить проверку  можно путем замеров сопротивления при помощи мультиметра (сопротивление втягивающей обмотки должно быть в норме около 0.55 Ом, а удерживающей обмотки  0.75 Ом.).

Если сопротивление меньше, возможно, имеет место короткое замыкание внутри обмотки. Параллельно высокое сопротивление свидетельствует о плохом контакте с массой, клеммами и т.д.

Если есть основания полагать, что произошел обрыв обмотки, проверку проводят контрольной лампой, подключенной к обмотке (когда лампа горит, обмотка в норме,  если нет, тогда высока вероятность обрыва). Конечно, такой метод не позволяет определить короткое замыкание, так как колебания сопротивления  не меняют яркость свечения лампочки. При этом метод все равно действенен в рамках быстрой диагностики.

Что в итоге

Как видно, схема стартера предполагает два типа реле: втягивающее реле и реле в цепи управления.  При этом проверку проще начать с реле в цепи, после чего дальше проверяется тяговое реле. В любом случае, комплексная диагностика позволяет определить неисправный элемент, после чего удается качественно устранить поломку.

Рекомендуем также прочитать статью о том, почему стартер щелкает, но не крутит. Из этой статьи вы узнаете об основных причинах, по которым стартер автомобиля издает щелчок, но не крутит двигатель.

Напоследок отметим, что если стартер не реагирует на ключ зажигания или стартер щелкает, но не крутит, на любом автомобиле (в том числе и на Лада Калина) необходимо предварительно изучить схему стартера, после чего рассмотренными выше методами проверять все потенциально неисправные элементы.

Такой подход позволит быстрее локализовать неисправность и зачастую упрощает ремонт. Кстати, обычно реле не ремонтируют, а сразу меняют, так как в случае с ВАЗ стоимость подобных деталей вполне доступна. Что касается самой замены, как правило, даже автолюбители без большого опыта вполне способны заменить реле стартера в цепи или втягивающее реле стартера своими руками в условиях обычного гаража.
