Ремонт датчика уровня топлива

Измеритель уровня топлива в баке – довольно простой механизм, разобраться в работе которого сможет любой автолюбитель с базовым уровнем технических знаний. Рассмотрим, почему не работает датчик уровня топлива, а также способы устранения всех возможны поломок (стрелка дергается, «врет», показывает только полный либо пустой бак).

Условия для корректной работы

Если вы ранее не сталкивались с электротехническими устройствами и не знаете принцип работы системы указания уровня топлива, ознакомьтесь со следующими понятиями:

переменное сопротивление (реостат) – аппарат, с помощью которого можно регулировать величину сопротивления. Чем больше сопротивление в цепи, тем меньший в ней протекает ток;указатель уровень топлива (УУТ) – элемент панели приборов, указывающий количество горючего в баке. Может быть аналоговым или электронным;датчик уровня топлива (ДУТ) – измеритель, расположенный в баке.

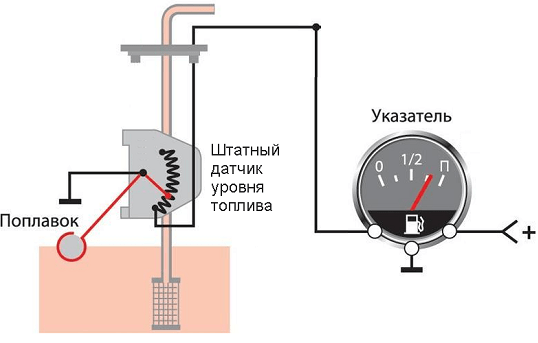

Большинство систем указания уровня горючего в баке работают по единому принципу. В баке находится поплавок, на ответной части которого расположен скользящий контакт. Скользящий контакт двигается по пластине с контактами (резистивное вещество), жестко закрепленной на корпусе измерителя. Перемещение скользящего контакта меняет величину сопротивления, тем самым увеличивая либо уменьшая величину тока проходящего в цепи. Чем меньше сопротивление, тем больший ток протекает в цепи и тем больше отклоняется стрелка указателя уровня горючего.

Цепь включает в себя:

источник питания (питание появляется после включения зажигания);предохранитель;УУТ;ДУТ.

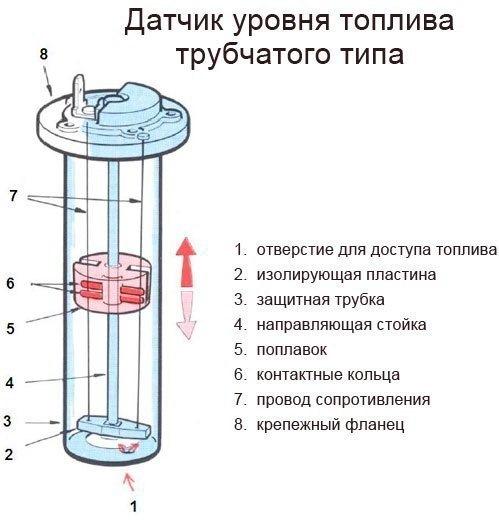

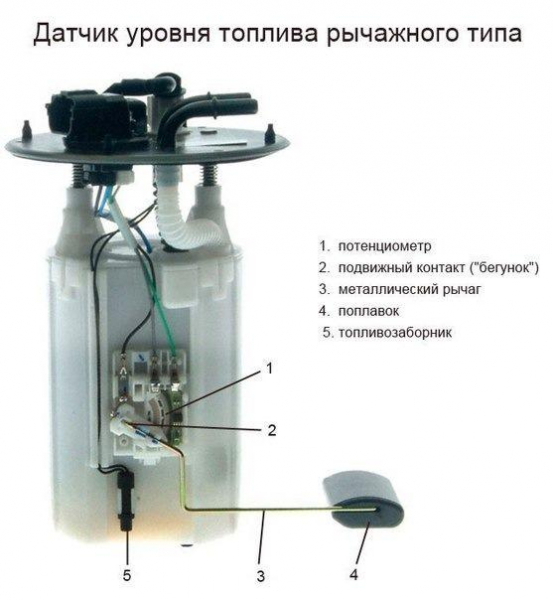

Описан принцип работы ДУТ рычажного типа, но в случае с измерителем трубчатого типа разница только в способе изменения сопротивления в цепи. Измерители трубчатого типа можно встретить на БМВ. В новом поколении автомобилей ВАЗ и моделях иностранного производства ДУТ чаще всего рычажного типа и крепится к пластиковому корпусу насосной секции.

Контрольная лампа

Один из контактов лампы, сигнализирующей о низком уровне топлива, может быть прикреплен к реостату. В таком случае при снижении объема горючего сопротивление в цепи падает настолько, что величины тока становится достаточной для зажигания лампы.

В некоторых системах в цепь лампы включен отдельный терморезистор (сопротивление зависит от его температуры). Терморезистор закреплен в корпусе насосной секции. При снижении количества бензина/дизеля до определенного уровня он перестает омываться и охлаждаться топливом. Проходящий ток нагревает терморезистор, уменьшая его сопротивления. С уменьшением сопротивления начинает загораться лампочка на приборной панели.

Неисправности

По каким причинам может не работать указатель уровня топлива:

отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);неисправность индикатора приборной панели (к примеру, нарушения мест пайки);отсоединение поплавка от скользящего контакта;сгорел предохранитель;отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя. Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего. Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Диагностика своими руками

Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, как пользоваться мультиметром) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе. Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели. Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию. Мультиметр позволит измерить сопротивление потенциометра.

Если же реакции не последовало – проблема в проводке, идущей к приборной панели, либо в самом указателе внутри щитка. Обрыв проводки можно проверить, измерив сопротивление провода мультиметром. Но проверить контакты на «паразитное» сопротивление можно только при проверке провода под нагрузкой.

Если вы так и не смогли понять принцип работы датчика, суть методов диагностики и устранения неисправности, рекомендуем доверить работу профессиональному автоэлектрику. Для наглядного представления рекомендуем посмотреть приложенные к статье видео, в которых показаны методы диагностики основных неисправностей датчика уровня топлива.
