Маслонасос: как устроен и работает, неисправности

Масляный насос является важнейшим элементом в системе смазки двигателя автомобиля. Основная задача — создание давления масла в системе смазки, благодаря чему становится возможным подать моторное масло к движущимся частям ДВС.

На разных авто масляный насос двигателя также может отличаться как по конструкции, так и по принципу работы. Далее мы рассмотрим, какие маслонасосы бывают и как они работают, а также основные неисправности данного механизма.

Насос масляный: что нужно знать

Итак, насосы масляные обычно представляют собой небольшое по размерам и простое в плане конструкции решение. При этом в случае возникновения сбоев и поломок двигатель автомобиля выйдет из строя очень быстро.

Сам насос  прокачивает масло, поступающее из картера, через маслоприемник, оснащенный сетчатым фильтром. Далее масло от насоса подается к масляному фильтру двигателя, после чего прокачивается дальше по каналам системы смазки.

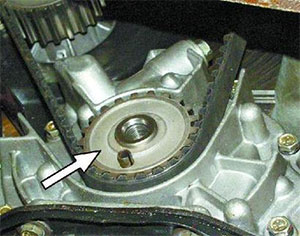

Масляный насос приводится в движение от коленчатого вала через зубчатое зацепление, еще может быть использован ременной привод. В любом случае, работа маслонасоса синхронизирована с оборотами двигателя. Единственное исключение — на некоторых мощных ДВС с наддувом может стоять электрический масляный насос, который подает масло в турбину даже после остановки мотора для охлаждения турбокомпрессора.

Так вот, если насос создает слишком высокое давление,  через редукционный клапан, который представляет собой простой механизм с пружиной, избыточное давление сбрасывается и масло перекачивается назад в картер двигателя.

Обычно в устройстве системы смазки имеется только один насос. Опять же, исключением является система смазки с сухим картером, где может стоять 2 или даже 3 насоса. Еще добавим, что на высокофорсированных моторах также может стоять радиатор для дополнительного охлаждения масла. В таком случае ставится двухсекционный маслонасос, когда одна часть покачивает масло, а вторая нагнетает масло в радиатор охлаждения.

В целом, основной показатель нормальной работы маслонасоса — постоянное, стабильное и «ровное» давление масла в системе смазки, то есть не допускается снижение или повышение давления выше или ниже заданных пределов.

Особенности конструкции масляного насоса

Прежде всего, насос, который приводится от коленвала, может быть регулируемым и нерегулируемым. Прежде всего, нерегулируемый насос имеет производительность, которая может изменяться в зависимости от скорости вращения коленчатого вала. При этом такой насос всегда прокачивает одинаковое количество масла за один свой оборот.

С другой стороны, важно понимать, что двигатель нуждается в масле не пропорционально росту нагрузки. Это значит, что на высоких оборотах масляный насос может создавать избыточное давление. Именно по этой причине в систему дополнительно интегрирован редукционный клапан.

В свою очередь, регулируемый насос имеет систему регулировки производительности из расчета на единицу времени и с поправкой на рабочий цикл. Если просто, при высоком давлении снижается производительность, при этом в случае падения давления производительность увеличивается.

 Идем далее. Для перекачки моторного масла могут использоваться масляные насосы:

• шестеренный;
• роторный;
• шиберный;

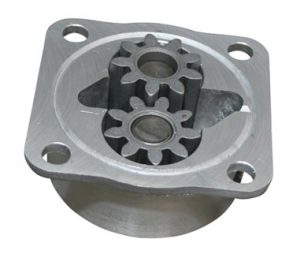

Шестеренные насосы с наружным зацеплением наиболее распространены, так как конструкция отличается простотой и надежностью. В основе лежит шестерня масляного насоса. Всего их две —  ведущая и ведомая, шестерни расположены рядом.

Фактически, привод масляного насоса соединен с ведущей шестерней,  тогда как ведущая шестерня приводит ведомую шестерню в движение. Моторное масло попадает в полость в корпусе насоса, далее шестерни «протягивают» смазку вдоль  стенок, после чего смазка поступает в выпускной канал. Так удается создать необходимо давление масла.

Также есть шестеренные насосы с внутренним зацеплением. Основная особенность – шестерня расположена внутри другой шестерни, тогда как прокачка масла происходит за счет того, что меняется объем так называемой серповидной полости.

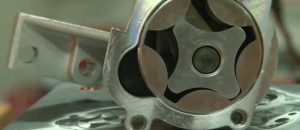

• Роторный насос имеет пару роторов (ведущий и ведомый). Когда роторы вращаются, формируются полости и масло прокачивается к выпускному каналу. Такие насосы бывают регулируемыми, когда объем полостей может меняться, а также нерегулируемыми.

Также следует отметить и шиберный насос. По конструкции это решение имеет ротор, который вращается внутри статора, при этом происходит смещение центральной оси. Ротор имеет прорези, куда вставлены особые шиберные пластины. Эти пластины подвижны, при вращении формируют раздельные закрытые полости с возможностью изменения объема.

Это позволяет регулировать производительность за счет смещения наружного статора. Результат — оси статора и ротора приближаются и отдаляются друг от друга, что и меняет объемы полостей.

Как видно, все насосы достаточно просты, конструкция масляного насоса независимо от типа достаточно надежна. При этом только роторный тип нуждается в высокой точности подгонки деталей. Однако, как и любой другой узел, маслонасос также может выходить из строя. Давайте рассмотрим неполадки маслонасоса и основные причины.

Неисправности масляного насоса

Как правило, даже самый надежный масляной насос выйдет из строя намного раньше положенного срока, если в двигателе:

• недостаточно моторного масла;
• смазка загрязнена твердыми частицами;
• используется масло с недопустимой для данного двигателя вязкостью;

Фактически, кроме естественного износа и механических повреждений (например, от сильного удара по картеру ДВС), это и есть основные причины преждевременной поломки маслонасоса. Обычно в самом насосе изнашиваются и ломаются подвижные части, которые испытывают нагрузку.

Также выходят из строя валы шестерен, втулки, увеличиваются зазоры и т.д. Обычно к истиранию поверхностей приводит грязное моторное масло, наполненное твердыми частицами.

Рекомендуем также прочитать статью о том, как проверить давление масла в двигателе. Из этой статьи вы узнаете о доступных способах проверки давления масла.

Также к повреждениям масляного насоса приводит активная коррозия. Например, если в масле эмульсия, антифриз попал в систему смазки, коррозии не избежать. При этом наличие ржавчины на деталях насоса указывает на необходимость его замены.

Еще одной причиной неполадок является загрязнение редукционного клапана и/или сетки маслозаборника. В этом случае «давление» масла скачет, мотор активно изнашивается, также страдает маслонасос. Чтобы решить проблему, нужно периодически чистить указанные элементы или выполнять их замену.

Итак, если суммировать, причины выхода из строя масляного насоса:

• естественный износ на больших пробегах;
• засорение масляного фильтра, когда открыт его перепускной клапан и нет фильтрации твердых частиц;
• критическое снижение уровня масла в двигателе по тем или иным причинам;
• забит фильтр маслоприемника, масло не прокачивается через него в должном объеме;
• залито масло с высокой вязкостью, масло потеряло свойства, то есть смазка сильно густеет;
• поломка редукционного клапана, его «залипание» по причине загрязнения;
• в систему смазки попала охлаждающая жидкость;

В любом случае, маслонасос нужно снимать, осматривать и дефектовать, промерять зазоры и т.д. В случае, когда зазоры в допусках, возможен ремонт масляного насоса. Если же насос изношен или сильно поврежден, его сразу меняют на новое устройство.

Полезные советы

Вполне очевидно, что даже такое надежное решение, как масляный насос, имеет ограниченный срок служб. Само собой, чтобы увеличить ресурс, необходимо учитывать рассмотренные выше причины поломок маслонасоса. Понимание причин позволяет избежать подобных неприятностей.

Первое, всегда нужно менять масло и масляный фильтр регулярно, а также следить за уровнем моторного масла и его состоянием. Если видно, что масло сильно почернело, изменилась его вязкость, а также возникают проблемы с давлением масла на разных режимах работы ДВС, следует проверить смазку, а также работоспособность маслонасоса двигателя.

При необходимости осмотра и замены масляного насоса следует в обязательном порядке также заменить моторное масло и фильтр масла, а также тщательно почистить картер двигателя, проверить состояние редукционного клапана и маслозаборника. Еще рекомендуется выполнить полную промывку системы смазки перед заливкой свежего масла.

Что в итоге

Как видно, масляный насос представляет собой простой и надежный механизм. Сам насос работает в масле, что защищает его от износа и коррозии. Получается, важно следить за состоянием смазки, что увеличивает срок службы всего ДВС в целом и маслонасоса в частности. Это в полной мере касается любых типов моторов и механических масляных насосов, которые на них установлены.

Рекомендуем также прочитать статью о том, что делать, если двигатель стал шумно работать. Из этой статьи вы узнаете о причинах, по которым ДВС может начать шуметь при работе, а также что делать в такой ситуации.

Напоследок отметим, что также важно периодически осуществлять чистку системы смазки двигателя, выполняя промывку масляной системы перед заменой моторного масла. Такой подход позволит увеличить срок службы самого смазочного материала и силовой установки.

Именно от масла во много зависит не  только эффективность работы ДВС, но и общий ресурс двигателя, его механизмов, деталей и узлов. При этом маслонасос системы смазки двигателя также не является исключением.
