Рулевая рейка на ВАЗ 2114: замена

Рулевая рейка – механизм, передающий усилие от вращения руля на управляемые колеса для их перемещения. В случае износа рулевой рейки появляются люфты, исчезает необходимая точность и острота рулевого управления. Также рейка может полностью заклинить, в результате чего руль не удается повернуть и машина становится неуправляемой.

Неисправности рулевой рейки устраняются путем:

• замены рулевой рейки;
• ремонта рулевой рейки;
• регулировки и подтяжки рулевой рейки;

В зависимости от типа неисправности и характера проблем, подбирается оптимальный способ устранения поломки.  Подробнее читайте в нашей статье.

Когда менять рулевую рейку

 Хотя первыми из строя выходят именно наконечники рулевых тяг, в дальнейшем неисправности возникают и в самом рулевом механизме.  Чтобы понять, когда нужно менять рулевую рейку, следует обращать внимание на следующие признаки:

• руль стал крутиться с трудом;
• при повороте руля рейка «закусывает»;
• на руле ощущается сильный люфт;
• при езде по неровностям рулевая рейка стучит;

Первым признаком проблем является стук рейки, который можно услышать, резко покачав руль. Также, вывесив авто на подъемнике, можно покачать рулевые тяги в месте соединения с рейкой. Если люфты заметны внутри картера рейки, это также указывает на износ.

Как подтянуть рулевую рейку ВАЗ 2114

В ряде случаев устранить или уменьшить люфты и стуки рейки можно путем регулировки (подтяжки). Данный способ подходит  тогда, когда общий износ механизма только начался, при этом руль крутится нормально (без закусывания).

1. Если рулевая рейка 2114 стучит, необходимо приобрести специальный ключ для регулировки рейки. Далее на самом корпусе рейки необходимо обнаружить гайку, после чего ключом аккуратно ее подтянуть (по ¼ оборота за один раз).
2. Обратите внимание, при затяжке гайки нужно проверять, как крутится руль. Если перетянуть, вращение руля потребует дополнительных усилий. Более того, сильно затянутая гайка может приводить к тому, что руль начнет клинить. По этой причине затягивать нужно постепенно, каждый раз проверяя усилие на руле.

Результатом таких действий будет частичное или полное устранение стука, а также сохранение работоспособности рулевого механизма. Если же стук убрать затяжкой не получается, тогда рейку нужно менять или капитально ремонтировать.

С учетом того, что рулевая рейка ВАЗ 2114, а также рулевая рейка ВАЗ 2115 или ВАЗ 2113 не имеет ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля), стоит относительно недорого. Например, цена рулевой рейки ВАЗ 2114 на момент написания данной статьи составляет чуть более 4 тыс. руб. По этой причине целесообразнее и надежнее сразу купить новый механизм и выполнить его замену.

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены,  автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

• сначала нужно снять передние колеса;
• затем снимается адсорбер, затрудняющий доступ;

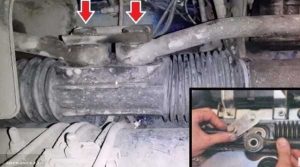

• далее в центре рейки следует открутить пару болтов, которые крепят рулевые наконечники (эти болты имеют шплинты, которые нужно отогнуть);
• чтобы выкручивать болты было удобнее, можно перемещать руль в то положение, где болты легче всего крутятся;

  Далее наконечник снимают съемником или просто выбивают (нельзя бить по резьбе!).

  Рекомендуем также прочитать статью о том, какие неисправности рулевой рейки встречаются чаще всего, а также как проверяется рейка рулевая. Из этой статьи вы узнаете о неполадках механизма и способах проверки рулевой рейки.

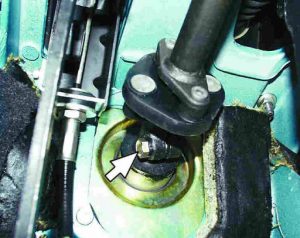

• открутив болты, следует переместиться в салон и открутить стопорный болт кардана (находится в области педалей);
• после выкручивания болта большой отверткой или зубилом следует расширить паз, чтобы рассоединить рейку и кардан;
• далее нужно открутить еще по две гайки с каждой стороны авто, которые крепят рейку к кузову машины (гайки находятся в крайней левой и правой части рейки, предварительно их лучше пропшикать вэдэшкой);

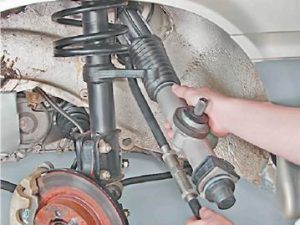

• теперь рейку можно тянуть на себя, стягивая механизм со шпилек.

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку  через вырез, где стоит стойка. При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

1. Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются).
2. Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке).

   Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика. Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его.

3. После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники;
4. Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Рекомендации

Как правило, рулевые рейки без ГУР являются простыми и надежными. Однако для сохранения ресурса и увеличения срока службы  необходимо контролировать состояние пыльников в месте крепления рулевых тяг к рейке.

Рекомендуем также прочитать статью о том, как заменить рулевые тяги и наконечники рулевых тяг. Из этой статьи вы узнаете о причинах поломок данных элементов, а также как выполняется замена тяг и наконечников.

1. Если пыльники на рейке повреждаются, из строя выходит как рулевая тяга, так и рейка. Вода и грязь вымывают смазку, разрушают шарнирные и резьбовые соединения и т.д.
2. Далее начинается активная коррозия, которая также быстро выводит рулевой механизм из строя.

Чтобы избежать преждевременных поломок, пыльники следует проверять при каждой диагностике ходовой части и рулевого управления.

Еще добавим, что рулевая рейка быстро разбивается при езде по серьезным неровностям на высокой скорости. Также не рекомендуется заезжать на бордюры, следует избегать проезда препятствий с вывернутыми колесами и т.д.
