Самостоятельная замена крестовины карданного вала

Признаки проблемы

О необходимости скорой замены крестовины карданного вала вам просигнализирует щелчок (а иногда и откровенное клацанье) в момент трогания автомобиля с места. Затягивать с проведением данной операции не стоит, поскольку изношенная крестовина начинает разбивать проушины вала и карданного шарнира; увеличиваются вибрации и нагрузки на редуктор, мост, что, в свою очередь, приведет к более серьезному и дорогостоящему ремонту. Замена крестовины карданного вала без особых проблем производится в гараже своими руками.

Последовательность проведения ремонтных работ следующая:

Диагностика и определение того, что проблема кроется именно в данном узле.Покупка необходимых запчастей, подготовка инструмента и рабочего места.Снятие карданного вала с автомобиля.Непосредственно замена изношенной детали.Проверка работоспособности, сборка и установка кардана на автомобиль.

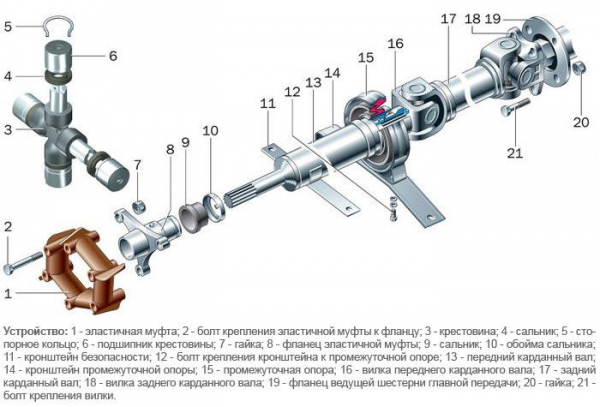

Крестовина, как элемент кардана, соединяет между собой отдельные части, имеющие на своих концах специальные вилки, куда она и монтируется. Неприятное клацанье происходит из-за выработки подшипника, в результате чего образуется зазор. В момент трогания крестовина сначала преодолевает этот зазор, и только потом усилие с ударом передается на вилку.

Готовимся к ремонту

Для начала необходимо приобрести новую крестовину, а к ней дополнительно стопорные кольца, поскольку их также придется заменить.

Для проведения данной операции вам потребуется гараж с подъемником или ямой. Подъемники в частных гаражах явление довольно редкое, поэтому опишем процесс работы при наличии смотровой ямы. Автомобиль необходимо загнать на яму, под колеса поставить противооткатные упоры. В том случае, если вы выполняете ремонт в одиночку, упоры разумнее ставить под передние колеса, так как в процессе автомобиль необходимо перемещать. Исключение составляют те счастливые владельцы, у которых яма на всю длину гаража и можно демонтировать кардан, не передвигая автомобиль.

Справедливости ради, стоит заметить, что заменить крестовину возможно и без снятия самого кардана. Но лишь при условии использования специального съемника.

С другой стороны применение съемника и сама предлагаемая технология больше относятся к теории, потому как подобный метод ничем, кроме лишних проблем, обычно не заканчивается. Поэтому намного проще и в несколько раз быстрее демонтировать карданный вал. Разумеется, при условии, что вы обладаете навыками самостоятельного ремонта, а все болты нормально откручиваются.

Снятие и разборка узла

Для облегчения работы рекомендуется включить первую или вторую передачу, что заблокирует кардан. Прежде чем приступить к снятию карданного вала обязательно, стоит пометить положение вилок относительно вала и фланца редуктора. Это позволит вам правильно установить кардан при сборке, тем самым избежать дисбаланса и биения.

Для начала требуется освободить болты крепления задней вилки к фланцу редуктора. Сделать это можно используя рожковые ключи (обычно типоразмера 12-13 мм). Затем демонтируем промежуточную опору подвесного подшипника. Удобнее будет использовать торцовый ключ или головку на 13. Теперь вам остается только аккуратно вытащить карданный вал из шлицев со стороны коробки передач.

После снятия вала его обязательно нужно очистить от грязи. Используя специальный съемник или подручные средства (плоские отвертки и шило), извлеките стопорные кольца из проушин вала и вилки карданного шарнира. Будьте предельно осторожны и берегите глаза. Стопорные кольца изготовлены из пружинной стали, поэтому при их снятии подручными средствами они имеют свойство вылетать из канавок в неизвестном направлении.

Далее необходимо подобрать цилиндрическую проставку диаметром немного меньше проушины на валу. Старая крестовина уже отработала свой ресурс и не представляет для нас никакой ценности. Поэтому ударами молотка через проставку выбиваем пробку, противоположную направлению удара. Аналогичным образом необходимо удалить оставшиеся пробки и извлечь крестовину.

После того как крестовина извлечена, хорошенько очищаем проушины от оставшейся грязи, дабы она не попала в новые подшипники при сборке. Можно использовать бензин и кисть. После очистки стоит внимательно осмотреть проушины. В случае необходимости напильником круглого сечения удалить образовавшиеся задиры внутри проушин. Пробка должна входить с небольшим натягом, но ее не должно закусывать.

Устанавливаем новую крестовину

Теперь необходимо подготовить все детали к сборке. Новую крестовину и подшипники необходимо слегка смазать маслом, стопорные кольца должны быть под рукой.

Новую крестовину заводим в проушины карданного вала и слегка вбиваем одну пробку. После этого вставляем крестовину в подшипник (обязательно следим за чистотой поверхностей) и забиваем пробку ровно до канавки для стопорного кольца. Устанавливаем стопор на его законное место. Теперь необходимо перевернуть вал и через мягкую, например, алюминиевую проставку слегка постучать по крестовине, чтобы пробка уперлась в стопор. Зазор между крестовиной и пробками во время работы кардана должен быть максимальным, чтобы исключить подклинивание. Проверяем чистоту поверхности крестовины и устанавливаем на место вторую пробку. Вторая пробка устанавливается аналогичным образом – до появления пояска под стопорное кольцо. После установки второй пробки необходимо проверить работу крестовины. При ее вращении подклинивания не допускаются.

Устанавливаем второе стопорное кольцо. Подобным образом проделываем те же манипуляции с вилкой карданного шарнира. После окончательной сборки снова проверяем работоспособность. Если и здесь все в порядке, устанавливаем карданный вал на автомобиль в обратном к снятию порядке. Но перед этим стоит смазать шлицы.

Теперь, обладая всеми необходимыми знаниями, вы можете самостоятельно заменить крестовину карданного вала. После проделанной работы по замене изношенных деталей уходят все посторонние шумы и вибрации. При условии качественной сборки узел служит достаточно долго. Удачного ремонта!
