Колеса низкого давления своими руками

Использование правильных шин – одно из главных условий хорошей проходимости для любого вездехода. Поскольку стоимость специализированного комплекта, почасту изготавливающегося мелкосерийно либо и вовсе на заказ, нельзя назвать гуманной, рассмотрим, как сделать колеса низкого давления своими руками. На видео продемонстрируем процесс преображение стандартных грузовых покрышек в ободрыши.

Целесообразность установки

Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

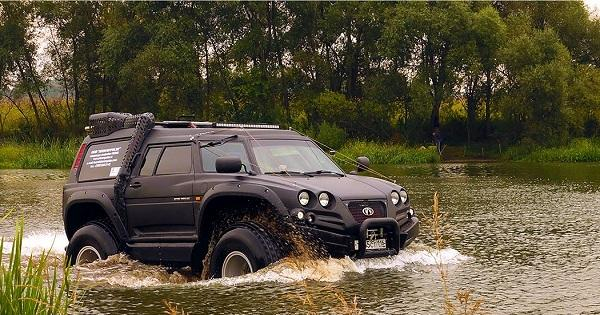

небольшой вес, по сравнению с обычными внедорожными покрышками соизмеримых габаритов. Благодаря этому ДВС намного легче проворачивать колеса, что равнозначно увеличению крутящего момента без изменений в двигателе либо трансмиссии;увеличенная площадь контакта с дорожным полотном. Как известно из курса физики, чем больше площадь, на которую распределяется масса, тем меньше давление на поверхность в каждой точке. Именно это обуславливает использование колес низкого давления на болото- и снегоходах. Аналогичный эффект используется и в сельскохозяйственной технике, где излишняя нагрузка на грунт вредна для культур. При определенном соотношении массы транспортного средства, вытесняющей площади и количества помещающегося в покрышку воздуха, автомобиль приобретает плавучесть.

Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

Варианты конструкции

Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.

Камерный вариант

В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

разрезать диск, вырезав внутреннюю часть необходимого размера, затем опять сварив диски, если необходимо уменьшить посадочный размер;если ширину нужно увеличить, то между двумя разрезанными половинами вваривается часть другого диска. Сделать такие колеса вам могут на заказ, так как изготовление разварок – довольно распространенная услуга.

Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

Делаем ободрыши

Для самостоятельного изготовления шин низкого давления вам потребуются:

б/у покрышки от грузовика (к примеру, от Газ-66 или шины ВИ-3, устанавливаемые на Краз 255). Если вы будете покупать шины специально под ободрыши, то выбирайте резину, не «пожеванную» внутри. Иначе после снятия верхнего слоя вы получите слабое место или и вовсе дыру, которую придется вулканизировать;строительный нож и комплект сменных лезвий, так как в конструкции шины используются достаточно прочные нити, которые быстро тупят лезвия;шаблон, который можно изготовить из плотного картона или тонколистовой стали. Чтобы ободрыши были не только эффективными, но и смотрелись неплохо, протектор необходимо вырезать максимально ровно и симметрично. Также вам потребуется мелок либо маркер, которым вы будете обводить шаблон;прочные зажимы. Таковые часто используют рихтовщики для зажатия кузовных панелей при восстановлении битых автомобилей. Подойдет и обычная струбцина, но действовать в таком случае нужно аккуратней;ручная либо механическая лебедка, а также трос, которыми натягивается отрезаемый кусок протекторного слоя. Можно использовать ручной редуктор либо лебедку, установленную на автомобиле. Вручную создать усилие, чтобы сделать ободрыши, у вас не получится, так как слои резины очень плотно скреплены.

Самостоятельное изготовление

Чтобы изготовить ободырыши, первым делом необходимо вытащить боковой металлический корд. Для этого сделайте надрез, отступив от внутренней части покрышки примерно 10 мм. Подцепите корд отверткой, а затем, зацепив крюком, выдерните металлический обод с помощью лебедки.

По всему периметру колеса с помощью шаблона нанесите будущее очертание протектора. Некоторые ободрыши можно увидеть с оставленным по центру протектором. Именно по контуру очертаний необходимо сделать надрезы резины. Для этого лучше всего использовать строительный нож, так как вы сможете контролировать глубину пореза, выставив необходимую длину лезвия. Если вы уверены в своих силах, можете использовать болгарку. Чтобы не прорезать шину насквозь, ориентируйтесь по звуку. Как только вы прорежете резиновый слой и достанете до металлического корда шины, звук приобретет соответствующую окраску.

Надрежьте профиль покрышки по внутреннему периметру (где раньше было металлическое кольцо из проволоки). Именно за надрезанный отрезок необходимо зацепиться зажимом. С помощью лебедки создайте натяжения, а затем канцелярским ножом постепенно подрезайте отслаиваемый кусок. После обдирки всей шины вы получите ободрыши. Учтите, что при создании натяжения шина будет стремиться посунуться, поэтому необходимо реализовать упор.

При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

Особое внимание этому пункту стоит уделить, если ободрыши вы делаете с помощью установленной на автомобиле лебедки. Для обдирки совсем необязательно создавать большое усилие. Для пущей безопасности положите на трос старую куртку, которая послужит своеобразным гасителем, если зажим все-таки сорвется.

Диски

На видео достаточно ясно показан процесс изготовления дисков своими руками. Поскольку шина после обдирки приобретает эластичность, необходимо позаботится о хорошем боков подпоре. Чтобы при уменьшении давления ободрыши не спускали и не стремились разбортироваться, при монтаже применяется специальный герметик. При выполнении всех рекомендаций самостоятельно сделанные шины низкого давления практически не уступают заводским аналогам.
