Коробка передач «Ока»: устройство и ремонт

Автомобиль Ока (модификации 1111, 11113) – малолитражный автомобиль первой группы особо малого класса. Практически все узлы и механизмы автомобиля были позаимствованы от других проверенных моделей ВАЗ.

Трансмиссия не исключение, поскольку КПП «Ока», по сути, напоминает трансмиссию  ВАЗ-2108, адаптированную под двигатель данного автомобиля (размер, определенные конструктивные особенности, рабочие параметры).

Коробка передач «Ока»: основные параметры

Базовая коробка передач на Оку представляет собой двухвальную четырехступенчатую  механическую коробку с главной передачей и дифференциалом. Передача крутящего момента от ДВС на ведущие колеса осуществляется посредством двух приводных валов с шарнирами.

Управление КПП «Ока» осуществляется дистанционно. Кстати, на данном автомобиле поперечное расположение ДВС. Сама КПП Ока во всех модификациях ВАЗ -1111 и ВАЗ -11113 практически  ничем не отличается (за исключением разных показателей главной передачи).

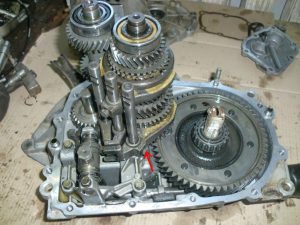

Коробка передач Ока и схема устройства на примере ВАЗ-1111 Ока предполагает целый ряд составляющих. Корпус КПП Ока состоит из следующих элементов:

• картер сцепления;
• картер коробки КПП;
• крышка.

Данная коробка состоит из более 20 деталей, среди основных можно выделить:

• шестерни;
• подшипники;
• синхронизаторы;
• сальники;
• уплотнители;
• маслосборник;
• фиксаторы и т.д;

Как уже было сказано выше, КПП Ока имеет дистанционное управление, в  конструкцию входит привод механизма переключения передач, состоящий из таких деталей:

• напольный рычаг коробки переключения передач;
• шаровая опора и тяга;
• кулиса;
• шарниры;
• шток выбора передач и механизмы выбора переключения передач.

Основные причины неисправности КПП Ока и частые поломки

Механическая коробка Ока имеет большое количество деталей, каждая из которых может сломаться. Как и любое механическое устройство, трансмиссия не застрахована от поломок. К основным причинам неисправностей КПП Ока относятся:

• Посторонние шумы при переключении рычага переключения передач в нейтральное положение (некачественная смазочная жидкость или ее отсутствие, износ подшипников первичного вала, смещение валов и т.д.). Проблему решают путем замены поврежденных/изношенных элементов;
• Тугое переключение передач (дефект шарнира карданчика, повреждение рычага штока и т.д.). Неполадку устраняют путем замены поврежденных деталей или их регулировкой;
• Самопроизвольное выключение передач (износ или повреждение шестерней, деформация  вилок механизма управления и т.д.). Устраняют неисправность,  меняя неисправные элементы коробки, а также регулируется привод механизма.

  При переключении передач отмечается возникновение посторонних звуки в виде скрежетов, хрустов и т.д.(неисправность механизма сцепления, утечка масла, повреждение коробки и т.д.). Заменив масло и/или поврежденный элемент коробки, часто удается устранить эту проблему.

Также можно отдельно выделить причины неисправностей привода механизма переключения передач коробки Ока. Например, нарушение  в работе привода механизма переключения передач происходит по следующим причинам:

• Включение передач затруднено либо вообще отсутствует (деформация или повреждение шарнира установленного на штоке механизма управления, ослабление стяжного хомута). Нужно проверить состояние шарнира и подтянуть на нем крепеж, что обычно позволяет восстановить работоспособность механизма управления.
• Рычаг переключения передач Ока не достаточно хорошо закреплен (износ элементов кулисы, образование в ней люфтов). Проблему устраняют путем дефектовки или замены изношенных элементов;

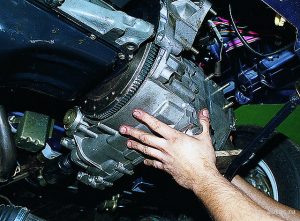

Как снять коробку передач на Оке

С одной стороны, существуют такие неполадки, для устранения которых не обязательно проводить демонтаж коробки. При этом также есть группа неисправностей, кода коробку снимают. Демонтаж коробки можно проводить как самостоятельно, так и на СТО силами квалифицированных специалистов. Выделяют два вида демонтажа:

• снятие КПП без ДВС автомобиля (не затрагивая самой силовой установки автомобиля, производится откручивание и отсоединение множества элементов и  узлов);
• снятие КПП вместе с ДВС автомобиля (возникает необходимость слива технической жидкости и отсоединения почти всего навесного оборудования).

Последовательность демонтажа коробки без снятия ДВС следующая:

• установить автомобиль на эстакаду или смотровую яму;
• открутить гайки крепления приводных валов в ступице и снять передние колеса;
• отсоединить клемму аккумулятора и все провода, а также тросы от коробки;
• снять стартер и открутить крепления нижнего щитка корпуса крепления с последующим его демонтажем;
• открутить тяги привода и отсоединить от продольной балки опоры рулевого механизма;
• снять поперечину и вытащить концевики привода из ступицы;
• открутить крепление стойки и кронштейна левой стороны стабилизатора поперечной устойчивости;
• отсоединить крепеж опорного кронштейна ДВС от коробки;
• поставить упор под коробку и снять левую продольную балку подрамника;
• извлечь концевики приводных валов из коробки и снять с нее опорный кронштейн мотора;
• выкрутить все крепежи КПП к ДВС, затем сместив ее в сторону левого колеса, снять коробку.

  Рекомендуем также прочитать статью о том, как выполняется замена сцепления на коробке DSG. Из этой статьи вы узнаете об особенностях замены сцепления на КПП данного типа.

Последовательность демонтажа коробки вместе с ДВС автомобиля путем опускания узлов вниз:

• слить рабочую жидкость (масло) из КПП;
• отсоединить все элементы от коробки и ДВС (патрубки системы охлаждения, проводка и т.д.);
• отсоединить колонку от рулевого механизма и скрутить крепежи опор амортизационных стоек;
• снизу под ДВС положить деревянный поддон;
• для опускания ДВС, КПП, рулевого механизма, передней подвески и подрамника на деревянный поддон выкрутить все крепежи подрамника к кузову автомобиля;
• выполнить демонтаж КПП, подняв передок автомобиля и оттолкнув его назад;

Еще добавим, что с помощью подъемника демонтаж коробки вместе с  двигателем автомобиля можно выполнить путем поднятия узлов вверх.

Что в итоге

Как и любой другой агрегат, КПП Ока нуждается в качественном и регулярном обслуживании. Владелец должен проверять коробку на герметичность, контролировать уровень и качество трансмиссионного масла, вовремя регулировать привод переключения передач и выполнять ряд других действий и плановых работ.

Рекомендуем также почитать статью о том, как отрегулировать кулису коробки передач. Из этой статьи вы узнаете о назначении, принципах работы, устройстве и регулировках кулисы коробки передач.

В результате такой подход позволит увеличить срок службы не только КПП «Ока», но и любой другой механической коробки передач. Также на протяжении всего срока службы трансмиссия будет работать качественно и эффективно, упрощая процесс эксплуатации автомобиля.
