Что означает коробка передач вариатор

Как известно, сегодня автоматическая трансмиссия может быть представлена несколькими вариантами: АКПП или «классический» автомат, роботизированная коробка с одним или двумя сцеплениями (РКПП типа АМТ или DSG), а также вариатор СVT.

При этом среди других типов автоматов именно вариаторная коробка передач значительно отличается по своему устройству и  принципу работы. Далее мы рассмотрим, что такое КПП вариатор, какие особенности можно выделить, а также отметим основные преимущества и недостатки вариатора.

Вариатор КПП: что это такое и как работает

Начнем с того, что коробка CVT (Сontinuosly Variable Transmission, что дословно означает постоянно изменяющаяся передача) была изобретена несколько сотен лет назад. Дело в том, что основные принципы ее работы были заложены самим Леонардо Да Винчи.

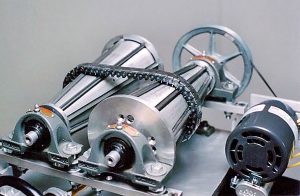

В основу были положены два конуса, направленные в разные стороны более узкими частями. Между конусов натягивался ремень. Эту конструкцию сначала использовали на мельницах. Затем, спустя 400 лет, такой же принцип передачи использовался в устройстве промышленных станков.

Что касается автомобиля, первым данное решение внедрил инженер из Голландии Хуберт Доорн. Именно он создал первый вариатор для автомобиля. Такая бесступенчатая трансмиссия называлась Variomatic и ставилась на автомобили DAF в 1958 г.

Далее остальные производители обратили внимание на вариатор, после чего коробка данного типа стала появляться на разных моделях, составляя конкуренцию распространенным гидромеханическим АКПП.

• Если говорить об устройстве вариатора, такая коробка является бесступенчатой. Простыми словами, привычных ступеней (передач, скоростей) агрегат не имеет. Как уже говорилось выше, в основе лежит пара шкивов (ведущий и ведомый).

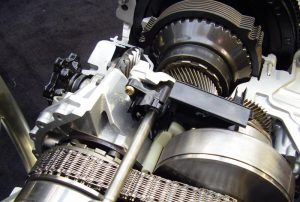

Шкивы расположены напротив друг друга, между ними натянут ремень или металлическая цепь. Конусы вариатора являются не цельным элементом, так как имеют раздвижные части.

В момент, когда ведущий шкив максимально сдвинут, ремень вращается по большому диаметру. В результате передаточное число самое большое (аналогично 1 передаче на ступенчатых коробках). Соответственно, когда ведущий шкив раздвинут, вращение ремня осуществляется по малому диаметру, что является аналогом повышенных передач (пятой или шестой).

Возможность сдвигать и раздвигать шкив позволяет плавно и динамично изменять передаточное число, как будто условных ступеней (скоростей) огромное количество. Результат — плавная работа трансмиссии, постоянная уверенная тяга, отсутствие каких-либо рывков, задержек и пробуксовок при переключениях.

Благодаря таким особенностям вариатор CVT является не только комфортным и динамичным решением, но и достаточно экономичным, так как передача крутящего момента происходит с большой эффективностью.

Показатель КПД вариатора выше по сравнению с АКПП, так как уменьшены потери при передаче момента от ДВС на коробку, передаточное число изменяется плавно с учетом нагрузок и условий при движении ТС.

Коробка вариатор: недостатки

Как может показаться, КПП вариатор — это лучший вариант автоматической трансмиссии с учетом всех плюсов. Однако на практике все немного иначе.

Прежде всего, вариатор предельно чувствителен к нагрузкам, а также к качеству и состоянию трансмиссионного масла. Особого внимания агрегат требует и в рамках сервисного обслуживания.

Как правило, производители рекомендуют менять масло в вариаторе каждые 60-80 тыс. км. пробега, однако на практике замену масла в CVT оптимально выполнять каждые 30-40 тыс. км. в зависимости от индивидуальных условий эксплуатации и нагрузок.

Параллельно необходимо использовать только высококачественные и отдельно рекомендуемые самим производителем коробки трансмиссионные масла для вариатора CVT. Не допускается замена на более дешевые аналоги, нерекомендуемые жидкости, смешивание масел для вариатора и т.д. Также  во время замены нужно менять и масляный фильтр.

Игнорирование данных правил приводит к серьезным неисправностям:

• загрязнение/повреждение каналов гидроблока;
• проблемы с маслонасосом вариатора и падение давления масла;
• повреждения шкивов и валов вариатора, пробуксовка ремня/цепи;
• усиленный износ всех трущихся и нагруженных поверхностей, задиры на валах;
• износ в ряде случаев приводит к обрыву цепи/ремня вариатора, при этом обломки разрушают агрегат;

Также добавим, что CVT управляется при помощи ЭБУ АКПП, а также исполнительных устройств и механизмов. При этом большое количество сложной электроники в устройстве вариатора часто становится причиной сбоев и поломок. Нередко сбои в работе двигателя и разных систем ЭСУД также влияют на работу КПП вариатор.

• Что касается общего ресурса вариатора, срок службы агрегата данного типа сильно зависит не только от обслуживания, но и от того, как владелец эксплуатирует автомобиль. Важно понимать, что вариатор не рассчитан на работу с мощными двигателями, а также не предполагает езду в режимах не только постоянных пиковых, но и даже средних нагрузок.

  Рекомендуем также прочитать статью о том, какая коробка лучше, вариатор или автомат. Из этой статьи вы узнаете об отличиях вариатора от АКПП, а также на что обратить внимание при выборе типа трансмиссии с учетом определенных особенностей.

Простыми словами, это коробка для спокойной размеренной езды (без резких разгонов, высоких оборотов двигателя, пробуксовок и т.д.). Также для увеличения срока  службы вариатора не рекомендуется буксировать прицеп или другие автомобили, перевозить на машине с данным типом АКПП тяжелые грузы.

Как правило, если не менять масло своевременно и «жестко» эксплуатировать автомобиль, в этом случае вариатор может не выходить и  80-100 тыс. км. Также на 100-120 тыс.км. следует в обязательном порядке заменить ремень вариатора, так как существует риск его обрыва со всеми вытекающими последствиями.

Еще нужно помнить, что коробка-вариатор достаточно сложная и дорогая в ремонте. Часто возникают сложности с подбором запчастей на вариаторную КПП, далеко не всегда удается качественно восстановить (отреставрировать) поврежденные детали и т.д. Как правило, ремонт вариатора обходится дороже, чем АКПП.

Что в итоге

Чтобы суммировать, преимущества вариатора заключаются в динамичном разгоне, высоком КПД и сравнительно небольшом расходе топлива. Так как физических передач нет, плавность хода находится на самом высоком уровне (водитель не ощущает момента переключения).

Также машиной с вариатором легко управлять, так как тяга всегда предсказуема (в отличие от АКПП, где часто возникает задержка при переключении, в случае с вариатором можно спрогнозировать, каким будет ускорение независимо от скорости движения и включенной передачи).

Теперь о недостатках вариатора. Агрегат сложный, дорогой в ремонте, требует квалифицированного и своевременного обслуживания. Такая коробка не рассчитана на агрессивную езду и тяжелые условия эксплуатации.

Рекомендуем также прочитать статью о том, как ездить на вариаторе правильно. Из этой статьи вы узнаете о тонкостях и нюансах, которые нужно учитывать при эксплуатации CVT, а также как продлить срок службы вариаторной трансмиссии и избежать преждевременного ремонта вариатора.

Масло нужно часто менять по сравнению с «классическими» АКПП, для замены используется специальная и дорогая жидкость. Оригинальное трансмиссионное масло для вариатора зачастую сложно достать, при этом доступные аналоги использовать не рекомендуется. Также каждые 100-120 тыс. необходимо менять ремень вариатора, причем операция достаточно затратная.

Как видно, c одной стороны вариатор CVT лучше  гидромеханических АКПП благодаря разгонной динамике, экономичности и плавности хода.  При этом основными недостатками принято считать небольшой ресурс, а также дороговизну ремонта. Хотя некоторые производители сегодня стремятся повысить надежность (например, вариатор X-Tronic), в целом уверенным конкурентом АКПП в плане надежности  такой агрегат назвать нельзя.

Напоследок отметим, что если приобретается новый автомобиль, вариатор вполне можно рекомендовать. Однако в случае покупки б/у авто с пробегом больше 100 тыс. км оптимально рассматривать модели с классическими АКПП. Данная коробка более ремонтопригодна,  сам  ремонт и последующее обслуживание обходится дешевле. Также средний ресурс АКПП на 30-50% больше, чем у вариаторов.
