Схема и принцип работы сцепления автомобиля

Как известно, существуют автомобили с механической и автоматической коробкой передач. При этом сцепление – один из агрегатов, входящий в состав как «механики», так и роботизированной трансмиссии АМТ.

Если просто, функция сцепления заключается в «отключении» КПП от ДВС, чтобы далее произвести включение передачи.  На авто с механической коробкой для этого имеется педаль сцепления,  которую выжимает водитель. В РКПП сцеплением управляет электроника и сервомеханизмы. В этой статье мы рассмотрим принцип работы сцепления.

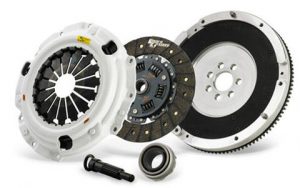

Сцепление на автомобиле

Начнем с того, что трансмиссия – комплекс узлов и агрегатов, предназначенный для передачи  крутящего момента от двигателя к ведущим колесам. Во время передачи изменяется величина крутящего момента, зависящая от передаточного числа шестерней коробки передач.

По способу передачи крутящего момента трансмиссию разделяют на четыре типа: гидравлическую, механическую, электрическую и комбинированную (электромеханическую или гидромеханическую). Само понятие трансмиссия включает в себя несколько компонентов.

Рассмотрим назначение каждого из составляющих элементов:

• Сцепление передает крутящий момент от маховика  коленчатого вала на первичный вал коробки передач (только на механической или роботизированной коробках передач).
• Коробка передачслужит для передачи крутящего момента с коленчатого вала двигателя на колеса, изменяя крутящий момент в зависимости от скорости движения автомобиля (автоматическая, механическая, роботизированная и вариаторная КПП).
• Карданный вал служит для передачи крутящего момента от хвостовика коробки передач к редуктору заднего моста (на заднеприводных авто).
• Главная передача служит для передачи крутящего момента от кардана к полуосям под углом 90 градусов.
• Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями при изменении направления движения транспортного средства либо при пробуксовке колес.
• Полуось– это вал, передающий крутящий момент от КПП либо от редуктора к колесу автомобиля (полузагруженная и разгруженная).

Теперь давайте более подробно остановимся на сцеплении. Как уже было сказано, сцепление в составе трансмиссии выполняет функцию «выключателя» крутящего момента, а также является связующим звеном между ДВС и коробкой передач автомобиля.

Различают несколько видов сцепления:

• сцепление однодисковое, двухдисковое или многодисковое (зависит от количества ведомых дисков).
• сцепление «сухое» или «мокрое» (от принципа функционирования). Принцип действия сухого сцепления основан на взаимодействии трущихся сухих поверхностей ведомого ведущего и нажимного дисков. Принцип действия мокрого сцепления тот же, только диски находятся в масляной ванне. Сцепление при этом включается более плавно.
• Механическое, гидравлическое, электрическое или комбинированное (зависит от принципа включения системы);

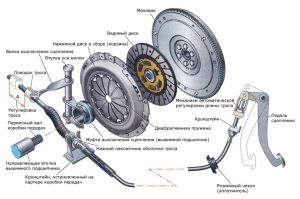

Далее рассмотрим простую схему устройства сцепления. Итак, схема сцепления:

• кожух сцепления (корзина сцепления);
• нажимной диск;
• ведомый диск, соединяющийся с первичным валом КПП;
• вилка выключения сцепления;
• нажимной подшипник;
• нажимная пружина.

Как на механической, так и на роботизированной коробке  принцип работы сцепления практически одинаков. Он заключается в разрыве крутящего момента от ДВС к КПП.

Однако на механической КПП водитель это делает самостоятельно посредством выжима педали сцепления и ручки переключения передач. В роботизированной коробке управляют сцеплением и переключают передачи электромеханические приводы.

Принцип работы сцепления

При работе двигателя вращается коленвал, к которому прикреплен маховик. В маховик через подшипник вставлен первичный вал КПП. На шлицы первичного вала одет диск сцепления.

Диск может перемещаться по шлицам вала на несколько сантиметров вперед и назад. В свою очередь, первичный вал КПП посредством шестерней коробки передач соединен с вторичным валом, а он передает крутящий момент непосредственно полуосям.

• С помощью педали сцепления водитель транспортного средства  регулирует отжим диска сцепления от моховика коленчатого вала. Когда рычаг переключения передач находится в положении «нейтраль», шестерни вторичного вала КПП не входят в зацепление с шестернями первичного вала.

При нажатии педали сцепления первичный вал коробки передач отсоединяется от маховика коленчатого вала и перестает вращаться. Водитель включает нужную передачу, затем, плавно отпуская сцепление, работает педалью газа.

При этом диск сцепления плотно прижимается  к маховику, через шлицы передавая вращение на первичный вал КПП. Если вновь выжать педаль сцепления, то диск сцепления снова отходит от маховика и останавливается вместе с первичным валом.

Во время движения данную процедуру переключение передачи КПП необходимо производить в зависимости от изменяемой скорости автомобиля, учитывая обороты двигателя и т.д. Но в движении уже нет необходимости отпускать педаль сцепления плавно, поскольку механизмы трансмиссии и так вращаются.

Чем больше скорость автомобиля, тем выше передача КПП. Необходимо помнить, что чем медленнее мы отпускаем педаль сцепления при начале движения автомобиля, тем больше изнашивается ведомый  диск сцепления, поскольку  момент присоединение ведомого диска сцепления к маховику более продолжителен, чем обычно.

• С другой стороны, при резком отпускании сцепления, во время начала движения автомобиля большой нагрузке подвергаются демпферные пружины ведомого диска сцепления. Соответственно, при резкой передаче крутящего момента  с маховика коленвала на коробку КПП и на полуоси, шестерни трансмиссии автомобиля подвержены чрезмерным перегрузкам.

Механизм включения сцепления на автомобиле с МКПП управляется при помощи педали сцепления. Она служит для отсоединения ведомого диска сцепления от маховика коленвала посредствам выжимного подшипника.

Выжимные подшипники (ВП) могут быть двух типов: с механическим приводом  и гидравлические. При механическом приводе  педаль сцепления посредством троса либо тяги соединена с вилкой сцепления, которая в свою очередь отжимает выжимной подшипник.

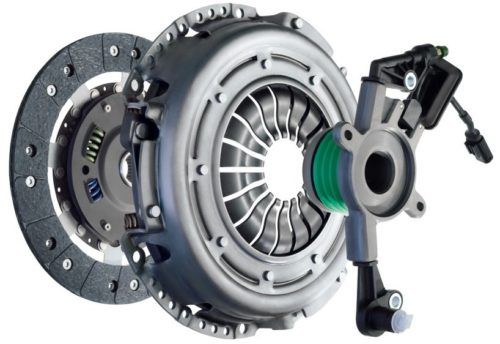

В случае с гидравликой принцип действия остается тот же. Только в этом случае  отсутствует вилка сцепления, а выжимной подшипник сделан в виде подшипника с гидравлическим цилиндром в одном корпусе.

Рекомендуем также прочитать статью о том, какое устройство имеет автоматическая гидромеханическая коробка передач АКПП. Из этой статьи вы узнаете о принципах работы, составных элементах, а также плюсах и минусах гидротрансформаторных АКПП.

При нажатии педали сцепления повышается давление в гидравлическом контуре выжимного подшипника и, соответственно, подшипник отжимает диск от маховика коленвала. Следовательно, перестает передаваться  крутящий момент от ДВС к КПП.

• По работе педали сцепления можно судить об исправности всего узла сцепления. Если педаль сцепления  при отпускании подводит диск сцепления в самой нижней точки, сцепление требует регулировки, если это предусмотрено конструкцией.

При износе ведомого диска сцепления характерно срабатывание сцепления в верхнем положении педали. Если при отпускании педали сцепления появляются рывки или ощущается биение в педаль автомобиля, то можно предположить, что ведомый диск сцепления в результате перегрева был деформирован.

Наконец, если при включении сцепления слышны посторонние шумы, значит, поврежден или вышел из строя подшипник выключения сцепления (выжимной подшипник).

Что в итоге

Как видно, водителям транспортного средства с МКПП нужно во время езды на автомобиле постоянно выполнять выключение и включение сцепления. При этом для продления срока службы элемента нужно избегать того, чтобы сцепление подвергалось нагрузкам.

Рекомендуем также прочитать статью о том, как устроена и работает автоматизированная роботизированная коробка передач. Из этой статьи вы узнаете о том, что такое РКПП (АМТ), какие виды и отличия встречаются в устройстве данных коробок передач-роботов.

Для этого нужно трогаться с места с невысоких оборотов ДВС, отпуская сцепление плавно, не держать передачу включенной и стоять с нажатой педалью сцепления на светофорах, буксовать в грязи или снегу с наполовину включенным сцеплением и т.д.

Что касается РКПП, основной рекомендацией является перевод рычага в салоне в режим N даже при кратковременном простое. Дело в том, что на роботе нельзя ездить так, как на классической АКПП. В случае простого нажатия на педаль тормоза в  автоматическом режиме D «робот» держит сцепление включенным, тем самым быстро изнашивая элемент.

Напоследок отметим, что освоив принцип работы и получив навыки работы с педалью сцепления, водитель сможет обеспечить плавность хода автомобиля, добиться комфортного переключения передач и увеличить ресурс сцепления.
