Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчик

Двигатели ВАЗ 2114 оснащаются датчиками массового расхода воздуха (ДМРВ). Датчик ДМРВ ВАЗ 2114 является одним из датчиков ЭСУД (электронная система управления двигателем) автомобиля ВАЗ с инжекторной системой подачи топлива.

Данное устройство предназначено для определения  количества воздуха, необходимого для приготовления топливной смеси. Другими словами, датчик «считает» количество воздуха, поступающего в цилиндры при работе ДВС автомобиля.

Само собой, если датчик выходит из строя или работает некорректно, смесеобразование нарушается, двигатель работает с перебоями. Далее на примере ВАЗ 2114  разберем более подробно, что собой представляет указанный датчик, какие бывают неисправности  ДМРВ, как выполняется диагностика и ремонт.

Что такое ДМРВ на ВАЗ 2114: принцип работы и устройство

Для работы двигателя в оптимальном режиме необходимо примерное количество топлива и воздуха в пропорциях 1:14. Нарушение таких пропорций может привести к двум вещам: снижение мощности двигателя или перерасход топлива.

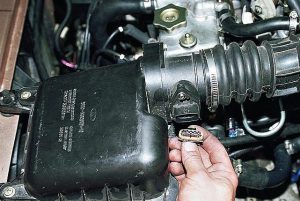

В этом случае и необходим датчик ДМРВ, который точно измерит  количество воздуха, поступающего в двигатель автомобиля. Датчик устанавливается между впуском ДВС и воздушным фильтром автомобиля.

Расходомер воздуха имеет тонкую платиновую нить, чувствительную к высоким температурам. В процессе работы нить нагревается, а под воздействием проходящего воздуха охлаждается, т. есть происходит снижение температуры.

Температура охлаждения нити – показатель количества проходящего воздуха (чем ниже температура охлаждения нити, тем большее она сможет проводить поступающее на нее количество тока).

Рассчитав количество воздуха, датчик  посылает информацию на компьютер (ЭБУ), который в свою очередь на основании полученных данных рассчитывает нужное количество топлива для формирования оптимальной смеси.

Чем интенсивнее водитель нажимает на педаль акселератора, тем больше воздуха поступает в ДВС через дроссельную заслонку. Таким образом, измерив его количество, датчик ДМРВ посылает информацию на компьютер для увеличения подачи топлива через инжектор. Отметим, что при равномерном движении расход воздуха будет небольшим. Соответственно, расход топлива снижается.

Также датчик, измеряя количество воздуха, определяет нагрузку на ДВС. Если просто, когда водитель нажал на педаль акселератора, дроссельная заслонка открылась и увеличилось количество всасываемого воздуха. Соответственно, нагрузка увеличилась. Если водитель отпустил педаль акселератора,  тогда количество всасываемого воздуха уменьшилось, нагрузка снизилась.

Основные составляющие устройства ДВМР ВАЗ 2114:

• корпус;
• металлический экран;
• воздушный дефлектор;
• датчик массового расхода воздуха;
• схема MAF;
• разъем питания.

Неисправность ДМРВ ВАЗ 2114: причины и признаки

Сбой в работе датчика привет к нарушению пропорций приготовления рабочей топливной смеси. Это в первую очередь отразится на  работе ДВС автомобиля: повышение расхода топлива, плавающие обороты и т.д.  Если поломку не устранить, это приведет к более серьезным проблемам в работе ДВС.

Причины неисправности ДМРВ ВАЗ 2114 могут быть вызваны:

• засорением – попадание вместе с воздухом картерных газов из дроссельной заслонки, как следствие, образование слоя отложений на нитях, «считывающих» количество воздуха;
• поломкой нитей – износ по истечении эксплуатационного срока (порядка 100-150 тыс. пробега), выход из строя по причине неправильной эксплуатации  или из-за детонации в дроссельном узле.

Если рассматривать датчик воздуха ВАЗ 2114, признаки неисправности следующие:

• работа ДВС на холостом ходу нестабильна (при запуске до прогрева наблюдаются сильные колебания оборотов, при добавлении оборотов педалью акселератора ДВС глохнет);
• обороты при полном сбросе газа зависают и держатся несколько секунд на отметке 2-3 тыс.;
• пропадает тяга (снижается мощность, автомобиль плохо тянет под горку, не разгоняется);

  Расход топлива значительно увеличивается по причине низкого уровня сигнала ДМРВ, соответственно, речь идет о более обогащенной воздухом топливной смеси;

• загорается лампочка «Сheck Engine» на панели приборов.

Как проверить датчик  воздуха своими руками

Итак, если водитель выявляет рассмотренные выше признаки,  тогда датчик нуждается в проверке.  Кстати, важно понимать, что симптомы неисправности ДМВР ВАЗ 2114 могут быть очень похожи на симптомы неисправностей других узлов автомобиля. По этой причине, прежде чем приступить к ремонтным работам, необходима диагностика.

Для этого нужно знать, как проверить датчик ДМРВ на ВАЗ 2114.Сразу отметим,  сделать это можно мультиметром.  Для проверки ДМРВ не нужно обращаться  на СТО, достаточно приобрести обычный тестер (мультиметр) и знать распиновку контактной группы.

Распиновка ДМРВ:

• контакт «5» — подача входящего сигнала с электронного блока управления (провод желтого цвета);
• контакт «4» — питание устройства (провод серого или белого цвета );
• контакт «3» — заземление (провод зеленого цвета);
• контакт «2» — передача информации с датчика на главное реле (провод розово-черного цвета).

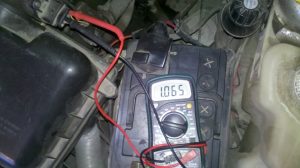

Чтобы проверить датчик ДМРВ ВАЗ 2114 с использование мультиметра, выполняется следующее:

• выставить мультиметр в режим измерения постоянного тока до 20 В.
• соединить красный провод от мультиметра с контактом «5», а черный провод с контактом «3»;
• повернуть зажигание, не заводя автомобиль посмотреть на показания мультиметра.

Расшифровка показаний мультиметра:

• показание тестера от 0,006 В до 1,01 В – напряжение новых датчиков, спустя несколько эксплуатационных недель напряжение увеличивается на несколько сотых единиц;
• показание тестера от 1,01 В до 1,02 В – нормальное рабочее напряжение датчика при нормальных режимах эксплуатации;

  Рекомендуем также прочитать статью о том, что такое ДПДЗ, как работает датчик. Из этой статьи вы узнаете, какие признаки неисправности датчика положения дроссельной заслонки можно выделить и как выполняется ремонт или замена ДПДЗ.

• показание тестера от 1,03 В до 1,04 В – датчик израсходовал свой рабочий ресурс только на половину;
• показание тестера от 1,04 В до 1,05 В – датчик сильно изношен и требует замены;
• показание тестера выше 1,05 В – датчик не работает совсем или работает не корректно (сигналы, посылаемые на ЭБУ, сильно искажены).

Далее на основании показаний проводят соответствующие ремонтные работы. В одних случаях можно ограничиться чисткой, проверкой контактов и т.д. В других потребуется полная замена на новое устройство.

Что в итоге

 Как видно, если есть признаки неполадок и появились первые симптомы ДМВР ВАЗ 2114 или другого автомобиля, следует как можно быстрее проверить устройство на предмет возможной поломки. При этом можно выполнить быструю диагностику датчика расхода воздуха мультиметром в условиях обычного гаража.

Рекомендуем также прочитать статью о том, что такое датчик детонации двигателя автомобиля. Из этой статьи вы узнаете о назначении, устройстве, а также признаках неисправности или сбоях в работе датчика детонации двигателя.

На основании полученных показаний прибора удается определить неисправность (в случае подтверждения поломки) или же исключить ДМРВ из списка возможных проблемных элементов. Так или иначе, важно понимать, что указанный датчик активно участвует в смесеобразовании и влияет на работу двигателя в целом.

По этой причине необходимо выполнять регулярные проверки ЭСУД, сканировать ошибки, а также обращать внимание на любые сбои и симптомы неисправностей датчиков электронной системы управления двигателем
(ДПДЗ, ДПКВ и т.д.).
