Загнуло клапана на двигателе: почему и что с этим делать

Зачастую в разговорах автолюбителей мелькают фразы: “попал на ремонт, оборвало ремень, загнуло клапана”. Разумеется, речь в таких случаях идёт о ремне ГРМ. Для того, чтобы понять причины “катастрофы”, рассмотрим в общих чертах взаимодействие шатунно-поршневой группы и механизма газораспределения.

Взаимодействие это строго согласовано, иначе не обеспечить нормальную работу двигателя.

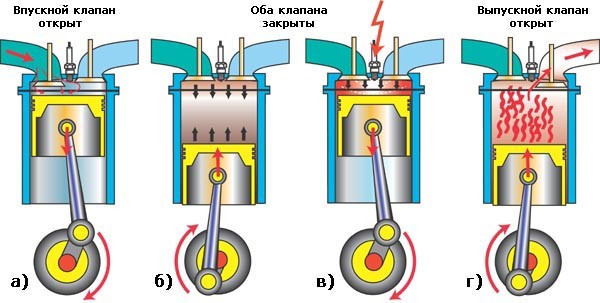

Принцип работы клапанно-поршневой системы

Для примера возьмём такт сжатия. Когда поршень, сжимая горючую смесь, приближается к верхней мёртвой точке, он практически вплотную подходит к камере сгорания (на дизелях – к поверхности головки). Если в этот момент какой-либо из клапанов будет не закрыт, то потеря компрессии будет меньшим злом. Скорее всего, клапан, стержень которого жёстко удерживается коромыслом (или кулачком распредвала) сверху, примет на себя удар поршня.

Клапана загибает в случае столкновения клапана с поршнем

В очень редких случаях заводом-изготовителем предусмотрены углубления в днище поршня, позволяющие избежать столкновения. Из сказанного, надеюсь, понятно, почему гнёт клапана при обрыве ремня ГРМ: распредвал прекращает вращение, часть клапанов остаётся в открытом положении, являясь “удобной мишенью” для движущихся по инерции поршней.

Слаженность работы ГРМ с кривошипно-шатунным механизмом обеспечивается точной установкой шестерен или звёздочек. Для этого на них и на определённых точках двигателя делаются установочные метки.

По виду передачи крутящего момента привод газораспределительного механизма может быть:

Ременным
Цепным
Шестеренчатым

Рассмотрим распространённые их неисправности, которые могут привести к загибанию клапанов.

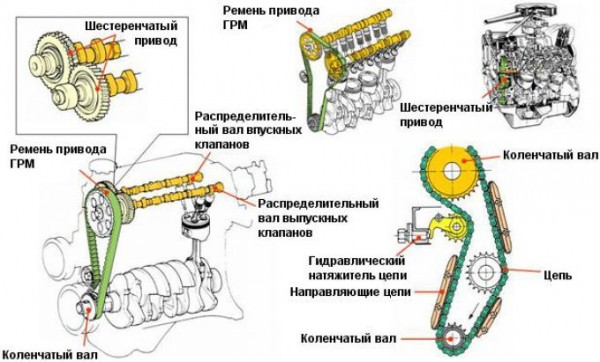

Устройство привода ГРМ

Поломки ременного привода

обрыв ремня. Может быть вызван износом, а также излишним натяжением и выработкой натяжного и паразитного роликов;
проскакивание ремня вследствие срезания зубьев или поломки пружины натяжного ролика(если она предусмотрена конструкцией). Срезанные зубцы не сразу можно обнаружить;
срезание одной из шпонок шестерен или разбивание шпоночного паза;
на некоторых двигателях шестерни распредвала имеют коническую посадку, то есть страховкой от проворачивания шестерни служит лишь момент затяжки болта. (Один мастер недотянул такую шестерню. На мой вопрос :-“И что?” был ответ: – “двенадцать из шестнадцати”. Имелись в виду загнутые клапаны, конечно.)

Возможные “болезни” привода цепного

обрыв цепи. Износ, брак;
проскакивание цепи. Зачастую связано с неисправностью натяжителя или неправильной его установкой. Ещё случается, что гидронатяжитель не работает как следует из-за недостатка поступающего к нему масла. Такое случается, когда используют некачественное масло и (или) редко его меняют.

Шестеренчатая передача:

поломка корпуса шестерни;
выкрашивание зубьев.

Последствия обрыва ремня ГРМ

Некоторых любознательных автомобилистов интересует вопрос:  можно ли загнуть клапана стартером? Ответ – легко! Просто не устанавливайте звёздочки или шестерни ” по меткам” – и ключ на старт! Если двигатель запустится, то Вы сразу научитесь распознавать симптомы загнутых клапанов. Хотя, если не сильно “промахнётесь”, то все можно исправить, собрав привод ГРМ по правилам.
Если погнут всего один клапан, работа двигателя будет неровной. Даже если это V-образная “шестёрка” – услышите.
Если после восстановления привода распредвала двигатель работает ровно и развивает прежнюю мощность, то Вам повезло и завод-изготовитель предусмотрительно поставил поршни с достаточными углублениями в днищах. Но, к сожалению, не всегда это возможно. В первую очередь при проектировании мотора конструктор добивается сочетания многих, казалось бы, противоречивых, качеств своего “детища”. Допустим, таких, как экономичность и мощность. Это может в какой-то мере служить оправданием того, что на 16-ти клапанных моторах зачастую гнёт клапана при обрыве ремня ГРМ.

Особенно остро такие проблемы стоят перед создателями дизельных двигателей, в которых сжатие и необходимое завихрение топливной смеси задают мощностные характеристики. Поэтому камера сгорания выполняется в днище поршня и имеет зачастую прихотливую форму.

На дизельных двигателях клапана гнет чаще, чем на бензиновых

Тем не менее, за этим стоит точный расчёт и моделирование вихревых потоков на компьютере. Такие камеры называются неразделёнными и делать углубления для клапанов нецелесообразно с точки зрения качественного распыления и максимально эффективного сгорания топливной смеси. Поршень же почти вплотную приближается к головке блока. Поэтому пока неизвестно достоверно, есть ли дизели, на которых “не гнёт клапана”. Хотя, возможно, человеческий гений справился и с этой бедой.

Ремонт

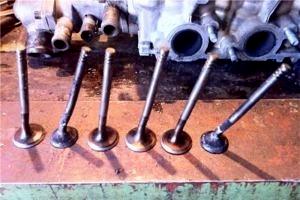

Загнутые клапана двигателя авто

Ни в коем случае не пытайтесь каким-либо образом восстанавливать погнутые клапаны!
Замена, и только замена!

Если Вы выправите клапан “на глазок”, то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите “чуть-чуть” подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания – никакой колпачок не удержит.
Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.

Модели ВАЗовских двигателей, клапана которых не “боятся” обрыва ремня ГРМ :

ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л( оба 8ми клапанные)

Известно, что старые 8-ми клапанные “опелевские” двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.

Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже “железки” не имеют железного терпения и постарается стать хорошим хозяином своего “коня”. Клапана нуждаются в регулярном внимании.

В заключение, нелишним будет добавить – следите за своим авто, не сомневайтесь, есть ли повод “заглянуть под капот”.
