Техническое устройство электроусилителя руля

Усилитель рулевого управления необходим для того, чтобы водителю было легче вращать рулевое колесо во время движения. Электроусилитель руля компенсирует приложенные усилия, создавая дополнительный момент, что дает возможно вращать руль, стоя на месте.

Несмотря на то что в большинстве нынешних машин стоит гидравлический усилитель, чем дальше шагает автомобилестроение, тем чаще на машине можно встретить электроусилитель рулевого управления.

В сравнении с гидравлическим, устройство электрического имеет такие преимущества:

Простота регулировки: все делается с помощью компьютера.Руль более информативен для водителя.Отсутствует гидравлика как таковая, что обеспечивает высокую надежность.На вращение руля затрачивается меньше энергии автомобиля, расходуется меньше топлива.

Электрический усилитель руля имеет еще одно важное преимущество перед гидравлической системой – возможность создания разных систем безопасности: курсовой устойчивости, автоматическое рулевое управление, помощник движения по полосе и др.

Теперь разберем подробнее принцип работы электроусилителя руля.

Устройство механизма

ЭУР может иметь устройство с разными вариантами компоновки:

В механизме присутствует рулевая рейка, которая воспринимает усилие.Электродвигатель передает усилие на вал руля.

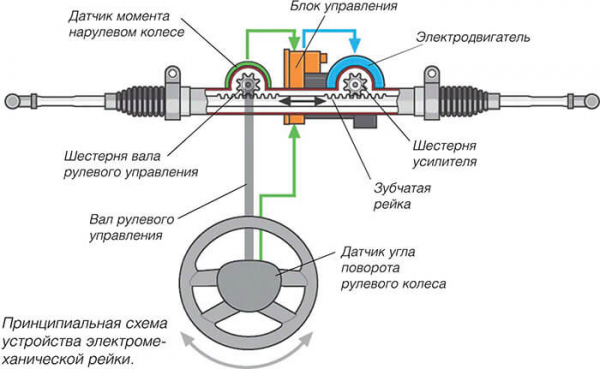

Наиболее часто в автомобилях применяется ЭУР с наличием рейки. Встречается конструкция механизма с параллельным приводом, в котором есть две шестерни. Классическая конструкция рейки включает в себя электрический двигатель, механическую передачу и бортовой компьютер, который управляет всем этим. Устройство технически объединяет механическую часть с электрической в едином блоке. Принцип работы электроусилителя руля основывается на работе асинхронного электрического двигателя.

Принцип работы

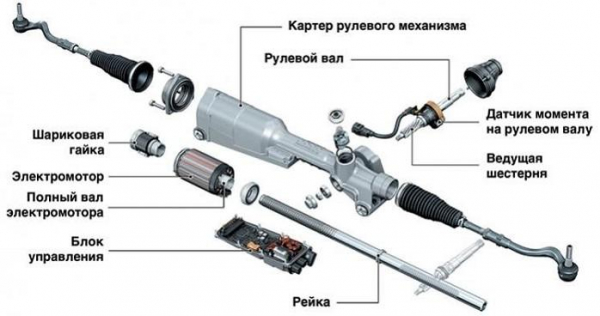

Внутри блока механическая передача необходима для передачи того усилия, который создает ЭУР к рейке рулевого механизма. Внутри же электрического составляющего одна шестерня передает усилие от механизма к колесу, а другая от электромотора усилителя. Устройство здесь таково, что рейка имеет специальные выступы и зубья, которые потом приводят в движение колеса машины. Если же в вашей машине используется ЭУР с параллельным приводом, что также бывает нередко, то здесь вращательный момент передается с помощью ремня и винтового механизма. Здесь все немного сложнее с технической точки зрения, но не менее надежно.

Помимо всего этого, важно отметить, что здесь присутствуют еще и электронные датчики. Устройство электроники основано на работе двух датчиков: угла поворота руля и датчике крутящего момента на валу рулевого колеса. Электроусилитель руля, помимо этого, так же использует информацию от системы АБС и от бортового компьютера. Обработав полученную информацию, система анализирует происходящее и определяет, каким способом воздействовать на руль.

Режимы работы усилителя

ЭУР может осуществлять свою работу в таких режимах:

Вращение рулевого колеса в обычных условиях.Движение на малой скорости.Подруливание на больших скоростях.Поддержание руля в ровном положении.

Основываясь на данных, полученных от датчиков и вспомогательных систем, усилитель решает, насколько увеличивать крутящий момент на валу рулевой рейки. Крутящий момент передается через специальный торсион к механизму. Количество этого момента меряется, основываясь на показания датчиков, о которых мы говорили выше.

Бортовой компьютер подает к рулю определенное количество крутящего момент, так как в разной ситуации его требуется разное количество. В зависимости от необходимости, электродвигатель увеличивает или уменьшает силу тока, что отражается на усилии, прилагаемом к рулю. Из этого следует, что поворот колес осуществляется за счет суммарного усилия электродвигателя и мышечной силы человека.

Когда водитель паркуется и ему нужно повернуть колеса на месте, то электродвигатель увеличивает силу тока, увеличивая крутящий момент. Максимальный крутящий момент соответствует легкости вращения рулевого колеса. Такой режим называется обычным.

Если же машина едет очень быстро и водителю необходимо лишь перестраиваться из полосы в полосу, подруливать по ходу движения, то здесь устройство не увеличивает крутящий момент, и водитель практически вручную вращает руль. Минимальное усилие электромотора на большой скорости крайне необходимо для обеспечения безопасности движения. Слишком чувствительный руль может привести к вылету в кювет.

Эксплуатация в городском режиме

Когда водитель большую часть времени ездит в городе, будет удобнее, если после поворота руль самостоятельно будет возвращаться в прямое положение. Так называемый активный возврат колес значительно упрощает вождение при интенсивном маневрировании. Если же предстоит длительное движение по прямой, то здесь поможет функция стабилизации. Она может автоматически поддерживать колеса в прямом положении – это актуально при неправильном развале-схождении колес или боковом ветре.

Нередко в электрических усилителях, специально созданных для переднеприводных автомобилей, предусмотрена программа, которая компенсирует увод машины, если были установлены приводные валы разной длины. В современных машинах электрика вовсе работает независимо от водителя – сама подруливает и возвращает колеса, помогает правильно парковаться.
