Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Автомобильный рынок сегодня  предоставляет возможность выбора огромного количества разных по своим функциональным и эксплуатационным качествам охранных систем (сигнализаций) автомобиля.

При этом особым спросом  среди российских автолюбителей пользуется охранная система марки Tomahawk. Сигнализация сравнительно не дорогая, с простым функционалом и бесперебойной работой в любых климатических условиях.

Среди большого разнообразия модельного ряда сигнализаций марки Томагавк можно выделить Tomahawk TZ-9010, а также Tomahawk TW-9010. Далее мы рассмотрим инструкцию, настройки и функционал сигнализации на примере модели  Tomahawk  9010.

Сигнализация Томагавк: особенности

Неплохие технические характеристики и отличное соотношение цена- качество делают сигнализацию Томагавк востребованной. Автомобильные сигнализации Tomahawk оснащены  обратной связью и   многофункциональным дистанционным запуском двигателя.

Каждая сигнализация имеет свою инструкцию по установке (подключение, настройка, программирование  и т. д.). В комплект поставки  сигнализации, для управления системой входят два брелка (основной, вспомогательный), отличающихся между собой  внешним виду и количеством кнопок.

Основной брелок с пятью кнопками имеет  жидкокристаллический дисплей, а вспомогательный с четырьмя кнопками имеет дополнительный индикаторный диод. Брелки, оснащенные передатчиками (приемопередающими устройствами), работают на частоте 434 Mhz. С учетом того, что мощность передатчиков не превышает 7-10мВт, разрешение на использование частотного диапазона не требуется.

Инструкция томагавк 9010: функционал

Количество выполняемых с помощью коммуникаторов функций  может отличаться (конструктивные особенности брелков сигнализации Томагавк).

Перечень основных функций:

• включение и снятие с режима охраны;
• дистанционный пуск и остановка ДВС автомобиля (температурные и временные параметры);
• осуществления поиска автомобиля на парковке;
• управление замком крышки багажника отдельно от дверей автомобиля;
• ступенчатое управление работой всех замков автомобиля;
• дистанционное подключение (сервисный режим);

Примечание: программирование основных функций происходит посредством кнопки, расположенной в салоне автомобиля  — «Override».

Tomahawk 9010: значки и кнопки

 Кнопки, расположенные на основном и дополнительных брелках:

• 1 – обозначение «закрытый замок»;
• 2 – обозначение «ключ»;
• 3 – обозначение «значок автомобиля с открытой крышкой багажника»;
• 4 – обозначение «динамик, перечеркнутый двумя черточками».

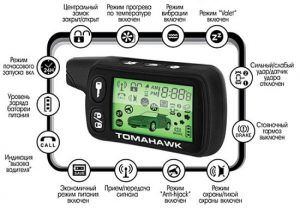

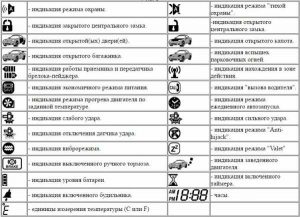

Примечание: 5-я кнопка расположена только на основном брелке – обозначение « F» в кружке. Для информирования водителя о состоянии сигнализации, на жидкокристаллическом экране основного брелка расположено множество разных иконок: включен стояночный тормоз, блокировка замков, открытая крышка багажника,  уровень зарядки элемента питания, функционирование в режиме охраны, шкала измерения температуры, активация режима антиограбления и т.д.

Настройка сигнализации Томагавк: новые брелки в системе

Охранная система  Томагавк 9010 позволяет зарегистрировать  до четырех брелков. Поскольку при программировании новых брелков, запрограммированные данные предыдущих брелков будут стерты, рекомендуется программно прописывать все рабочие брелки сразу.

Алгоритм программирования нового брелка:

• не заводя двигатель автомобиля включить зажигание, далее нажать на кнопку «Override», расположенную в салоне автомобиля, удерживать ее до возникновения звука сирены, повторяющейся четыре раза;
• отпустив кнопку «Override», после прекращения звука сирены,  надавить  на кнопку с обозначение «силуэт автомобиля с открытой крышкой багажника» и  кнопку с обозначением «динамик, перечеркнутый двумя черточками», до возникновения одиночного звукового сигнала;

Примечание: при программировании второго брелка прозвучат два сигнала, при программировании третьего брелка три сигнала и т. д. Интервал между программированием брелков не должен  превышать шести секундам.

Инструкция сигнализации Томагавк: основные настройки таймера, будильника или часов

Для режима настройки используют кнопку на основном брелке с обозначением  « F в окружности» и кнопки с обозначением «силуэт автомобиля с открытой крышкой багажника» и  «динамик, перечеркнутый двумя черточками».

Основные режимы настроек часов, будильника и таймера (количество нажатий на кнопку с обозначением « F в окружности»):

• Настройка минут на часах (количество нажатий – 1);
• Настройка часов на будильнике (количество нажатий – 2);
• Настройка минут на будильнике (количество нажатий – 3);
• Включение (выключение) будильника (количество нажатий – 4);
• Настройка часов на таймере (количество нажатий – 5);
• Настройка минут на таймере (количество нажатий – 6);
• Включение (выключение) таймера (количество нажатий – 7).

Инструкция Томагавк по настройке часов и будильника предполагает следующие действия. Установку времени начинаю  после установки режима настроек часов (после удержания кнопки с обозначением « F в окружности», на жидкокристаллическом дисплее брелка появляется поле с электронными часами).

Для настройки значения часов используют кнопки с обозначениями «силуэт автомобиля с открытой крышкой багажника» (увеличение времени) и  «динамик, перечеркнутый двумя черточками» (уменьшение времени).

Примечание: Для настройки минут  используют кратковременное нажатие кнопки с обозначением « F в окружности» (происходит перемещение курсора от поля с часами  к полю с минутами). Увеличение и уменьшение минут происходит с использованием тех же кнопок, что и при настройке часов.

Также применительно к Томагавк сигнализации, инструкция по установке будильника похожа на настройку часов. Настройка будильника выполняется после установки часов и минут, при двойном нажатии кнопки с обозначением  « F в окружности».

После установки необходимого  значения часов и минут для будильника (для ускоренного запуска используют одновременное нажатие кнопок с обозначением  «силуэт автомобиля с открытой крышкой багажника» и « F в окружности»), нажав кнопку с обозначением « F в окружности» четыре раза, выйти в подменю активации будильника.

Для включения либо выключения будильника  используются кнопки с обозначением «силуэт автомобиля с открытой крышкой багажника» (включено)  и  с обозначение «динамик, перечеркнутый двумя черточками» (выключено).

Применительно к комплексу Томагавк, инструкция для настройки таймера выглядит следующим образом: после настроек  будильника нажать кнопку с обозначением « F в окружности» пять раз, выставив значение часов. Соответственно, нужно нажать эту же кнопку шесть раз, выставив необходимое значение минут. Выполнив установку времени для таймера, проводим активацию (деактивацию), нажав кнопку с обозначением « F в окружности» семь раз.

Томагавк 9010: инструкция по дистанционному запуску ДВС автомобиля

Для дистанционного запуска ДВС необходимо выполнить ряд действий:

• установка рычага КПП в положение «нейтраль» («парковка»);
• отключив зажигание и закрыв двери, багажник и капот автомобиля поднять рычаг стояночного тормоза;
• после нажатия кнопки с обозначением «ключ» произойдет тройное светозвуковое срабатывание и на дисплее брелка появится надпись ST (попытка прокрутки ДВС стартером).

При удачном старте ДВС будет работать  в пределах запрограммированного времени (5/10/15/20 мин). На дисплее брелка будет отображать оставшееся время остановки ДВС. Остановка ДВС автомобиля выполняется нажатием кнопки с обозначение «ключ» с последующим сопровождением четырехкратной сигнальной индикацией.

Автозапуск Томагавк 9010 и запуск ДВС по температуре также является полезной опцией. При запуске ДВС по температуре во время установки сигнализации Томагавк 9010 под капот автомобиля  устанавливается  дополнительный температурный датчик (ориентир на показатели). При отсутствии внешнего датчика система ориентируется на температуру воздуха в салоне.

Алгоритм активации ДВС по температуре:

• одновременно нажать кнопки с обозначениями «ключ» и «силуэт автомобиля с открытой крышкой багажника» (вспыхнут парковочные огни и прозвучит один звуковой сигнал сирены);
• после мелодичного звукового сигнала брелка на его дисплее появятся новые иконки – «вентилятор» и «запрограммированная температура прогрева»;

Примечание: если ориентиром является внешняя температура, тогда ДВС запустится при температуре ниже установленного значения. Если ориентиром является температура в салоне, в этом случае двигатель запустится при прогревании воздуха в салоне до установленного значения. Функция отключается нажатием тех же кнопок, что при включении.

Еще одной возможность Томагавк автозапуск является опция, позволяющая заводить двигатель по времени. Для  активации ДВС по времени необходимо, удерживая кнопки с обозначениями «ключ» и «динамик, перечеркнутый двумя черточками», дождаться звукового сигнала  автомобиля  и брелка (на дисплее появится иконка «часы»). Именно с этого времени сигнализация ежедневно будет запускать ДВС автомобиля.

Для отключения этой функции необходимо повторное включение этими же кнопками (система подтвердит отключение двумя звуковыми сигналами). Активация ДВС через равные интервалы времени:

• активировать функцию ежедневного автозапуска;
• в течение 5- и секунд выбрать соответствующий интервал времени (запуск каждый час, 2, 4, 12 ч).

Включение и отключение сигнализации Томагавк: аварийный режим, датчик удара

Настройка сигнализации Томагавк 9010 может потребовать подстройки датчика удара. Эта настройка необходима  тогда, когда датчик удара работает неправильно или слишком чувствителен.

В случаях, когда сигнализация срабатывает на шумы и звуки (гроза, проезжающие рядом автомобили) или датчик удара может не срабатывать вообще, достаточно выполнить несколько простых действий.

Сначала нужно найти, где стоит датчик удара. Для настройки самого датчика необходимо подкрутить регулировочные винты (увеличивая либо уменьшая чувствительность).

Рекомендуем также прочитать статью о том, как выбрать автозапуск на механику и автомат. Из этой статьи вы узнаете о том, как работает функция автозапуска двигателя на машинах с АКПП и МКПП, а также на что обратить внимание при установке автозапуска на автомобиль с тем или иным типом КПП.

Идем далее. Функция аварийного режима необходима в случае поломки брелка (отсутствие реакции автомобиля на брелок). Алгоритм включения аварийного режима без брелка:

• включив зажигание, двигатель не заведен, нажать кнопку  «Override» восемь раз;
• зажигание выключить (произойдет однократная вспышка парковочных огней автомобиля в сопровождении с однократным звуком сирены);
• система автоматически включает режим охраны через20 секунд.

Алгоритм отключения аварийного режима без брелка:

• включив зажигание, двигатель не заведен, нажать кнопку  «Override» четыре раз;
• зажигание выключить (произойдет однократная вспышка парковочных огней автомобиля в сопровождении с однократным звуком сирены);

Система автоматически включает режим охраны через 20 секунд.

Что в итоге

Как видно, сигнализация Tomahawk 9010 представляет собой оптимальное сочетание технологичных решений  и доступных цен.  При этом систему отличает  широкий набор основных и дополнительных функций, достаточно  простой и понятный алгоритм настроек, информативность и т.д.

Рекомендуем также прочитать статью о том, что представляет собой сигнализация Старлайн А91. Из этой статьи вы узнаете об инструкциях по установке и использованию Starline А91, какие функции имеет данный комплекс, как настроить сигнализацию Старлайн и т.д.

В результате после приобретения и установки сигнализации Томагавк на свой автомобиль владельцу достаточно изучить инструкцию производителя для полноценного взаимодействия с данным охранным комплексом.
