Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Трапеция дворников – механизм для передачи усилия от моторчика стеклоочистителя на поводки дворников. При этом механизм в процессе эксплуатации:

• постепенно изнашивается;
• шарниры трапеции забиваются грязью;
• постепенно из соединений вымывается смазка.

В результате высокие нагрузки на двигатель дворников выводят моторчик из строя, водитель сталкивается с низким качеством очистки лобового стекла, появляются посторонние шумы во время работы дворников и т.д. Выходом в подобной ситуации является ремонт трапеции или замена трапеции дворников. Подробнее читайте в нашей статье.

Почему выходит из строя трапеция стеклоочистителей

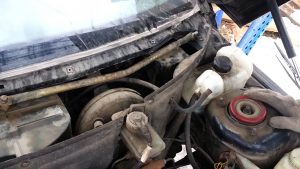

Главной причиной всех проблем, связанных с трапецией, является место расположения механизма. Мотор и трапеция дворников находятся прямо под стеклом.

В данном участке постоянно скапливается грязь, мелкие абразивные частицы, воды и омывающая жидкость.

Это приводит к износу в местах подвижных соединений и вымыванию смазки. Наблюдается активный износ пластиковых втулок шарниров, появляются люфты, заметно увеличивается сопротивление во время работы и растут нагрузки на моторчик. В подобных условиях трапеция на дворники и моторчик быстро выходят из строя.

Как правило, трапеция ВАЗ 2110 требует ревизии каждые 2 года. Под такой ревизией следует понимать чистку трапеции от грязи и дополнительную смазку. Если этого не сделать, уже через 5-6 лет потребуется замена или ремонт трапеции (используется ремкомплект трапеции).

Как снять механизм стеклоочистителя

Для проведения работ по ремонту или замене необходимо знать, как снять трапецию дворников ВАЗ 2110. Для снятия трапеции необходимо подготовить ключ «10», плоскую тонкую отвертку и отвертку крестовую.

Весь процесс снятия выглядит следующим образом:

• сначала снимаются щетки стеклоочистителя (дворники);
• далее снимают пластиковые накладки и откручивают гайки крепления дворников к шпилькам трапеции;

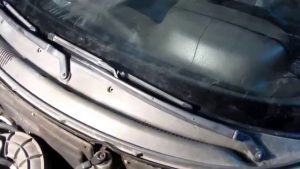

• теперь необходимо выкрутить саморезы и боковые крепления жабо (защитная облицовка-кожух под лобовым стеклом);
• если крепления откручиваются с трудом, перед выкручиванием их нужно обработать проникающей смазкой типа WD-40;

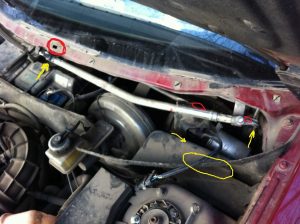

  После выкручивания всех крепежных элементов жабо нужно приподнять, отсоединить трубки подачи омывающей жидкости от тройника и снять кожух.

• далее снимается ремень фиксации расширительного бачка, бачок отодвигается в сторону;
• теперь нужно вытянуть шумоизолирующую перегородку за бачком, вытащив трубки подачи омывающей жидкости;
• на данном этапе можно отсоединить электроразъемы электромотора;
• далее необходимо выкрутить болты крепления трапеции и электромотора;

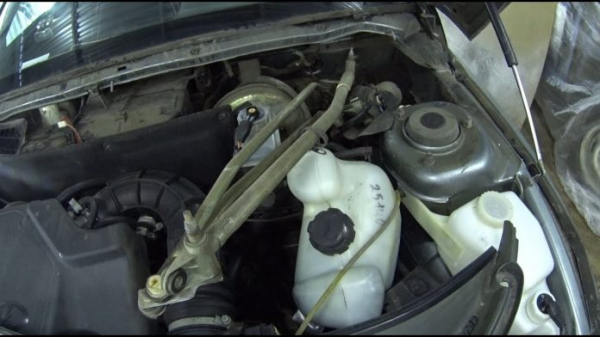

• для извлечения трапеции необходимо подвести под дальний конец нижней тяги трапеции (по отношению к моторчику) плоскую отвертку, после чего весь механизм достаточно легко снимается;
• еще один вариант — провернуть левый край трапеции по часовой стрелке, вытащить, а уже дальше извлекать моторчик;

Ремонт и замена трапеции дворников 2110

Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

Как выполняется ремонт трапеции

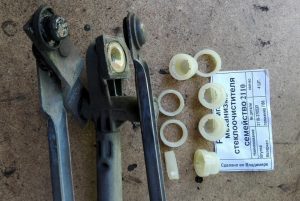

Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

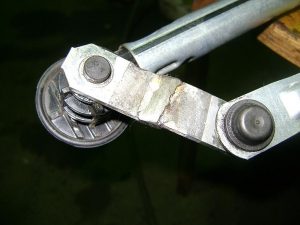

1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.

   На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.

3. При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
4. Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).

 Замена трапеции

Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции  не является сложной процедурой. Установка трапеции  потребует:

• вставки нового или восстановленного механизма;
• крепление механизма болтами;

В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше). Однако есть некоторые нюансы, на которые следует обращать внимание.

Рекомендуем также прочитать статью о том, как выполняется полировка стекол автомобиля. Из этой статьи вы узнаете, когда и почему необходимо полировать лобовое стекло и боковые стекла авто, а также что нужно учитывать перед полировкой стекол на машине.

1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.

   Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.

2. Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек,  установка поводков и щеток дворников.

После установки всех элементов следует еще раз проверить качество работы дворников. При этом важно задействовать стеклоочиститель во всех режимах, проверить работу омывателя и т.д.

Рекомендации

Часто на ВАЗ 2110 дворники начинают плохо работать в результате проблем с электромотором, а не трапецией. По этой причине при обслуживании или замене трапеции важно проверять исправность электромоторчика дворников.

1. Чтобы проверить двигатель дворников, его нужно отсоединить от трапеции, выкрутив гайку крепления. Затем мотор напрямую подключают к аккумулятору или через стандартный разъем питания. Нормой считается негромкое жужжание при работе. При этом шум, скрежет и потрескивания при подаче питания недопустимы.

   Рекомендуем также прочитать статью о том, как заменить резинки стеклоочистителей. Из этой статьи вы узнаете об особенностях замены резинок дворников, а также что нужно учитывать при выполнении данной процедуры.

2. Также специалисты рекомендуют включать разные режимы работы, чтобы двигатель в целом проработал около 10 минут. Далее моторчик следует пощупать. Сильный нагрев укажет на то, что двигатель дворников скоро выйдет из строя и нужна его замена. Также возможен ремонт моторчика, однако проще и быстрее приобрести новое устройство, так как его стоимость не высокая.

Напоследок отметим, что стеклоочиститель ВАЗ 2110 нуждается в регулярном обслуживании трапеции. Как минимум, необходима чистка от грязи и смазка. Это позволяет заметно увеличить срок службы механизма и снизить нагрузки на электромотор, увеличивая его ресурс и производительность.
