Восстанавливаем работу поворотников

ПДД предписывают особый способ предупреждения о маневрах, которым обязательно следует пользоваться, если лампы указателей поворота перестали гореть в пути. Рассмотрим, почему не работают поворотники и как устранить причину поломки. Речь пойдет об устройстве, принципе работы и неисправностях систем с использованием реле поворотников на основе интегральных микросхем. Старые конструкции с биметаллическими пластинами, а также полностью электронные системы, ввиду их специфики и небольшой распространенности, рассматривать не будем.

Если на автомобиле не горит только передний левый или задний правый поворотник, причина может быть в перегоревшей лампочке, плохом контакте «массы» фонарей или участке провода к лампочке.

Причины неисправности указателей поворотов

Перегорел предохранитель. Если вместе с поворотниками перестала работать аварийная сигнализация, велика вероятность, что причина именно в плавкой вставке.

Взамен сгоревшего предохранителя устанавливать следует только вставку соответствующего номинала. Превышение рекомендованного значения, установка «жуков» может привести к возгоранию автомобиля. Поэтому советуем соблюдать правила замены предохранителей!

Выход из строя подрулевого переключателя.Поломка реле поворотников.Неисправность кнопки аварийной сигнализации.Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.

Устройство

В работе поворотников участвуют:

подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Схема включения

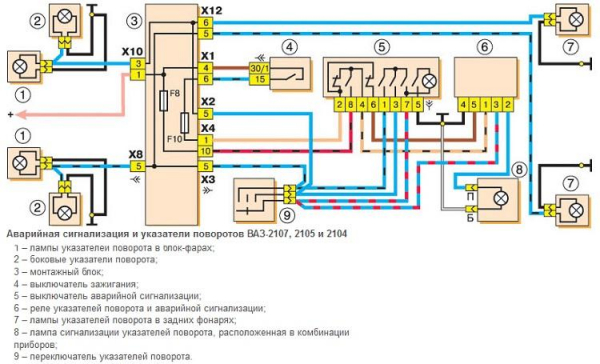

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, как пользоваться мультиметром, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Поиск причины, из-за которой перестали работать поворотники и аварийка, следует начинать с изучения электросхемы. Рекомендуем воздержаться от самостоятельного ремонта, если вам незнакомы основы электротехники, методы восстановления проводки.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

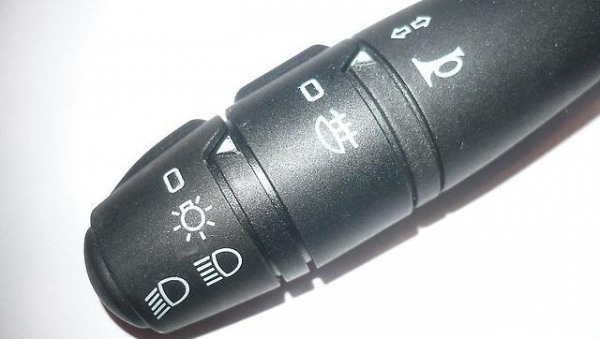

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Снятие и установка пиротехнических изделий требует соблюдения правил техники безопасности. Поэтому рекомендуем прочитать, как правильно снимать подушку безопасности.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.
