Впрыск воды в двигатель: как сделать самому

Система впрыска воды в двигатель является одним из доступных способов тюнинга  силового агрегата.  Данное решение позволяет  увеличить мощность, крутящий момент и экономичность ДВС, повысить детонационную стойкость и улучшить ряд  других характеристик мотора.

При этом  такой тюнинг не предполагает каких-либо серьезных доработок силового агрегата по «железу», то есть впрыск воды в инжекторный двигатель или карбюраторный мотор может быть установлен с минимальным вмешательством в конструкцию.

Для чего нужен и как работает впрыск воды в двигатель: плюсы и минусы

Для начала немного истории. Самой идее впрыска воды в мотор больше сотни лет. Наибольшее практическое применение такая система нашла в авиации применительно к поршневым авиамоторам.

В 1940-е годы немецкие и американские пилоты, а также летчики из других стран активно использовали впрыск воды для того, чтобы увеличить мощность своих авиамоторов. Если точнее, в силовые агрегаты впрыскивалась смесь воды и метанола.

Однако после появления реактивного двигателя большинство работ по усовершенствованию системы впрыска воды были свернуты. Только ближе к 1980-м впрыск воды снова стал применяться, но теперь уже на автомобилях. Другими словами, указанное решение стало способом тюнинга и форсирования поршневого автомобильного ДВС, активно применяется в автоспорте.

• Теперь давайте взглянем, как вода может обеспечить дополнительную мощность, экономичность, а также какие плюсы имеет способ. Прежде всего, конструктивно впрыск воды реализуется во впускной коллектор через специальную форсунку. Получается, вода распыляется и становится еще одним компонентом в составе топливно-воздушной смеси из бензина и воздуха.
• В результате горючая смесь получает эффективное охлаждение после впрыска воды, также топливный заряд с частицами воды становится «тяжелее», такой плотный заряд в цилиндрах сильнее сжимается поршнем перед воспламенением. Работа на такой смеси в ряде случаев немного уменьшает общую токсичность выхлопа.

При этом сама скорость сгорания смеси замедлятся, то есть двигатель не подвергается риску детонации топлива. Температура в камере сгорания также уменьшается. Таковыми являются основные плюсы системы в случае, если было принято решение установить впрыск воды в дизельный двигатель, бензиновый атмосферный или турбоагрегат и т.д.

• Однако есть и минусы. Более существенным недостатком считается нестабильность работы мотора при полностью открытой дроссельной заслонке, а также когда частота вращения коленвала не является высокой, машина движется с небольшой скоростью. Эти нюансы возникают по причине того, что вода не совсем равномерно распределяется по цилиндрам мотора.
• Еще одним неприятным моментом можно считать обязательное условие использовать исключительно чистую дистиллированную воду. Дело в том, что для эффективной работы всей системы необходимо подавать на 10 кг. горючего около 2 кг. воды. Вполне очевидно, что при соотношении 1/5 использование обычной воды приведет к тому, что с каждыми 2 кг. воды в камере сгорания будет откладываться около 200 мг. солей и других примесей.

В результате двигатель выйдет из стоя уже через 100-150 моточасов работы. Именно по этой причине для системы водяного впрыска нужна предварительная качественная очистка базового компонента. Что касается практической пользы, для увеличения только порога детонации намного проще использовать химические добавки в топливо, чем бороться с детонацией при помощи добавки воды в рабочую смесь.

В списке минусов также отмечен факт, что  в морозы использовать данную систему  впрыска достаточно сложно, так как вода попросту замерзает. Использование спиртовых добавок способно решить проблему только при незначительном похолодании. С наступлением сильных морозов всю систему нужно снимать или сливать воду, после чего отключать.

Впрыск воды в двигатель своими руками

Итак, давайте разберемся с тем, как сделать впрыск воды в инжекторный двигатель или карбюраторный мотор. Сразу отметим, что в свободной продаже имеются готовые установочные комплекты для реализации такого впрыска.

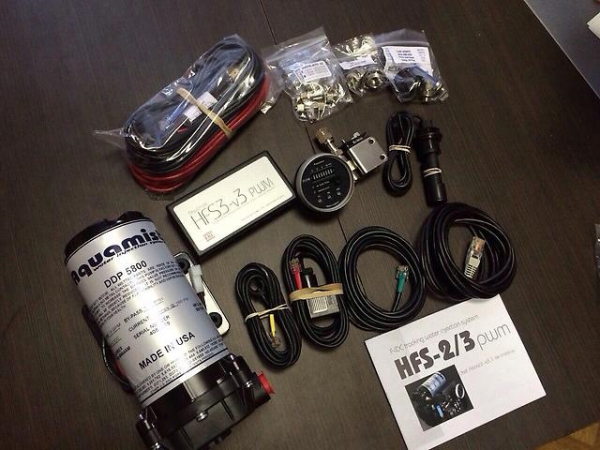

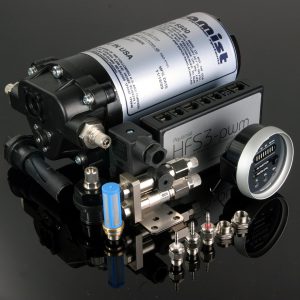

В комплекте находятся специальные форсунки, бак, управляющее устройство для  точного дозирования воды, насос, шланги и другие элементы, необходимые для установки. Основным недостатком можно считать очень высокую стоимость комплекта (около 2.5 — 3 тыс. у.е).

Рекомендуем также прочитать статью о том, как повысить мощность двигателя. Из этой статьи вы узнаете о доступных способах повышения мощности мотора.

По этой причине энтузиасты предпочитают реализовать задачу самостоятельно.

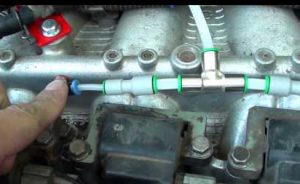

• Как правило, водяную форсунку со специальным соплом для наилучшего распыления ставят во впускном коллекторе, причем областью установки становится место за инжектором или карбюратором.
• Далее воду на форсунку подает насос, который монтируется в салоне. Для этих целей подходит электронасос 12 В.

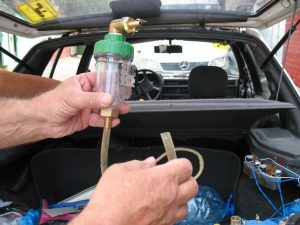

• Вода поступает из бачка (часто используют дополнительно установленный бачок омывателя ветрового стекла);

В случае с карбюратором также применяется следующий простой вариант, исключающий форсунку:

• Все элементы системы, перечисленные выше, соединяются при помощи резиновых трубок или трубочек от медицинской капельницы.
• Далее на трубочку, установленную на выходе из насоса, ставится игла от шприца.
• Указанной иглой следует проколоть резиновую трубку регулятора опережения зажигания.
• Далее следует зафиксировать иглу при помощи герметика. От толщины иглы будет зависеть количество воды, которая подается.

Также используется способ, когда трубка от капельницы подключается к заранее сделанному отверстию в первой камере карбюратора. В этом случае вода будет затягиваться в двигатель посредством разрежения, напоминая принцип работы распылителя.

Чаще всего схема реализована так, что водитель сам физически включает подкачку через переключатель, получая временный прирост мощности. Главной особенностью является точная настройка самодельной системы с учетом производительности электронасоса.  Рекомендуется придерживаться пропорций в соотношении вода/воздух 1 к 10-и  или 1 к 14-и, то есть 30-35 литров для ДВС с рабочим объемом 1500 см3.

Вода во время впрыска становится мелкодисперсной субстанцией, частицы имеют размер около 0,01 мм. Такая частица сразу обволакивается жирным бензином. В итоге смесь становится однородной (гомогенная ТВС),  равномерно и полноценно заполняет камеру сгорания. На такой смеси мотор демонстрирует больший КПД, отодвигается детонационный порог.

При этом очень важно понимать, что избыточное количество воды во впуске может привести к гидроудару двигателя, то есть к его серьезной поломке. Также отметим, что в случае с атмосферными моторами не следует ожидать значительного увеличения мощности и крутящего момента. Для таких агрегатов главным плюсом можно считать лучшую стойкость к детонации.

Что касается двигателей с турбонаддувом, в этом случае заметных плюсов немного больше. На таких моторах форсунку для впрыска воды устанавливают за турбокомпрессором или за интеркулером. В результате удается эффективно снизить температуру поступающей в цилиндры рабочей смеси. Готовые фирменные комплекты водяного впрыска в двигатель снижают этот показатель до 40-60 градусов по Цельсию.

В итоге получается так, что для сжатия холодной смеси двигатель тратит меньше энергии. Также в цилиндры удается подать больше кислорода. В самом начале может показаться, что после попадания в горячий ДВС вода начинает активное испарение, то есть места для кислорода остается меньше. Однако при испарении воды происходит ее увеличение в объеме, то есть наблюдается рост давления в цилиндре. Это позволяет на 7-10% увеличить мощность турбомотора.

Дополнительные рекомендации

Следует обратить внимание на то, что оптимально подавать в мотор не просто дистиллированную воду, а смесь спирта и воды в соотношении 1/1. Такая водно-спиртовая добавка лучше распыляется, в итоге образуется мелкодисперсная смесь из воды, воздуха, спирта и бензина.

Если вода позволяла, главным образом, уменьшить детонацию и лучше охлаждать смесь, наличие в смеси метанола обеспечило ряд дополнительных преимуществ. Дело в том, что скорость горения спирта намного медленнее того же бензина. В результате давление в цилиндре растет плавне, что позволяет увеличить крутящий момент применительно к количеству оборотов коленвала.

Рекомендуем также прочитать статью о том, как форсировать двигатель. Из этой статьи вы узнаете о том, что такое форсированный двигатель, а также какие существуют способы форсирования мотора.

Хотелось бы еще раз отметить, что вода для впрыска должна быть дистиллированной, чтобы исключить образование отложений в камере сгорания. Также необходимо стремиться к наилучшему распылению, так как  большее количество частиц  позволяет добиться  улучшения теплообмена и последующего испарения воды.

Это значит, что необходим мощный насос и отдельно подобранный распылитель форсунки. По этой причине способ с иглой от шприца многими специалистами и опытными тюнерами ставится под сомнение.

Подведем итоги

Напоследок добавим, что даже готовый комплект для впрыска не получится нормально использовать без предварительной тонкой настройки инжекторного или карбюраторного  двигателя. Другими словами, потребуются  дополнительные манипуляции с составом смеси (обеднение или обогащение), увеличение давления воздуха при наддуве, коррекция зажигания на более раннее и т.д.

Получается, купить готовый комплект или изготовить впрыск воды своими руками нельзя считать готовым решением. Намного важнее правильно настроить двигатель и саму систему с учетом дозированной подачи качественно распыленной смеси дистиллированной воды и метанола.
