Установка подогревателя ДВС своими руками

Установить подогреватель двигателя своими руками можно не только в целях экономии средств, но и для полной уверенности в надежности инсталлированной системы. Несмотря на распространенность подогревателей, при установке вебасто многие работники автосервисов допускают серьезные ошибки.

Принцип установки

Сразу стоит обусловить, что описать точное расположение лучшего места для крепления отопителя либо месторасположение проводов и реле для подачи питания – невыполнимая задача, ввиду особенностей конструкции каждого авто. В статье предоставлены рекомендации, сформированные на основании официальных требований к установке Webasto Thermo Top (E,C,P). Прочитав их, вы сможете установить предпусковой подогреватель двигателя и другой марки, так как логика инсталляции во многом идентична.

В качестве примера будет использован жидкостный автономный отопитель Вебасто серии Thermo Top. Принцип работы заключается в автономном подогреве и принудительной циркуляции антифриза по контуру прохождения ОЖ. В качестве топлива используется горючее с топливной магистрали авто либо с бака. При желании водителя возможен монтаж отдельного резервуара для питания подогревателя. Аналоговое, цифровое управление осуществляется пультом с функцией программирования времени запуска. Дополнительно можно подключить дистанционное управление.

Что нужно для установки

Полный комплект, достающийся вам после приобретения Webasto Thermo Top С (комплектация систем других производителей может отличаться):

отопитель – главный компонент системы, отвечающий за подогрев антифриза;циркуляционная помпа, «гоняющая» ОЖ по контуру;топливный насос-дозатор, осуществляющий принудительную подачу топлива, используется для регулировки интенсивности работы системы;выхлопная система (глушитель, гофра глушителя для отвода выхлопных газов);заборник топлива;проводка с разъемами для подключения и диагностики;крепежный кронштейн;топливная трубка;мини-таймер для запуска и отключения системы автономного подогрева.

Все компоненты можно купить по отдельности.

Варианты установки

«Врезать» предпусковой подогреватель в систему охлаждения авто можно несколькими способами. В черный либо красный цвет окрашена подогреваемая отопителем часть контура.

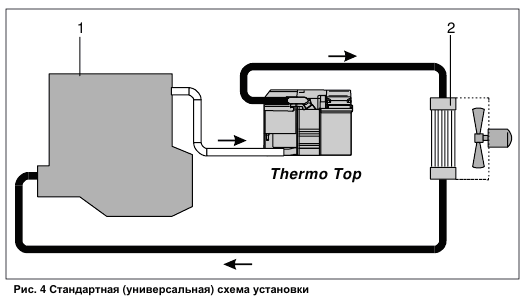

Наиболее универсальный вариант (1 – ДВС, 2 – радиатор отопления салона). Преимущества такого метода в более быстром прогреве салона. При этом жидкость, поступающая в рубашку охлаждения двигателя, успевает изрядно остынуть. Поэтому для прогрева двигателя потребуется больше времени.

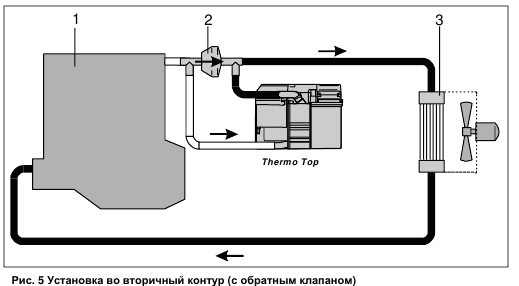

Схема используется при большой длине магистралей (2 –  обратный клапан). Появляется возможность установить отопитель ближе к радиатору печи, чтобы минимизировать потери тепла.

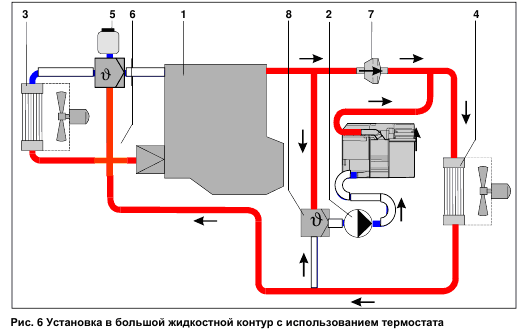

Установленный таким образом подогреватель обеспечивает лучший прогрев салона и минимальные потери на большом контуре циркуляции ОЖ. Компоненты: 1 –  ДВС, 2 –  циркуляционная помпа, 3 –  основной радиатор, 4 –  теплообменник печки, 5 –  расширительный бачок антифриза, 6 –  термостат мотора, 7 –  обратный клапан, 8 –  термостат отопителя.

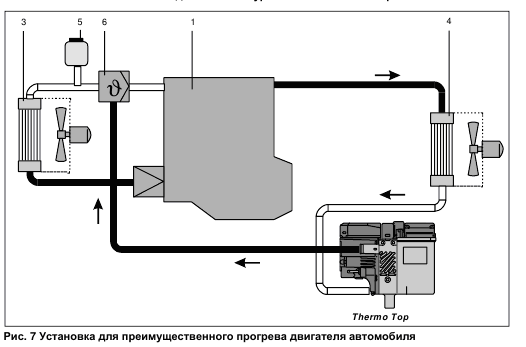

Схема, представленная на Рис. 7, лучше всего подходит для быстрого прогрева мотора (легенда соответствуют Рис. 6).

Дизель и бензин

Разница в используемом для работы топливе вносит коррективы не только в конструкцию подогревателя, но и определяет нюансы установки. В отличие от инжекторных ДВС цикла Отто, лишь немногие дизельные моторы оборудованы подкачивающей секцией в топливном баке (аналог бензонасоса). Иногда в стакане, расположенном в баке насоса, есть незадействованные отверстия, закрытые заглушками. В таком случае вам даже не придется сверлить стакан для внедрения магистрали питания Вебасто. В качестве переходника необходимо использовать топливозаборник, идущий в комплекте с подогревателем. Такой способ установки в авто с отсутствующей «обраткой» и установленным обратным клапаном в баке – единственно возможный (топливозаборник придется «врезать» непосредственно в бак).

Подача топлива

Специалисты крайне не рекомендуют реализовывать забор топлива из подкапотного пространства (особенно на бензиновых ДВС). Чрезмерное повышение температуры приводит к испарению топлива и образованию пузырей газа.

Важные рекомендации:

перед топливным насосом подогревателя двигателя нужно установить фильтр тонкой очистки;насос необходимо размещать в прохладном месте. Желательно, чтобы температура во время работы не превышала +20ºС;длина от топливного бака до насоса не должна превышать 1,2 м; от топливной помпы до отопителя – не более 5,8 м;все места соединения топливопроводов обжимаются хомутами. Сами шланги можно закрепить с помощью стяжек;маркировка на насосе показывает направление циркуляции жидкости;для многих предпусковых подогревателей существует рекомендованное значение внутреннего диаметра топливопровода.

Забор воздуха, выхлопная система, отопитель

Воздухозаборник должен располагаться в прохладном, защищенном от попадания внутрь грязи месте. Разумеется, не затапливаться при преодолении бродов.

Глушить может быть установлен на арке либо в другом доступном месте, исключающем перегрев пластмассовых деталей и проводов. Выхлопная труба не должна располагаться в направлении движения. Наилучшее решение – направить выхлоп на металлический поддон КПП (ее в морозы также нужно прогревать). В нижней точке допускается сверления отверстия (2-2.5 мм) для удаления конденсата.

Часто стандартный крепеж, идущий с предпусковым подогревателем, не подходит. Поэтому его нужно модернизировать либо изготавливать собственный кронштейн. Корпус ни в коем случае нельзя крепить на саморезы!

Крепеж должен быть прочным, защищенным от излишних вибраций. В процессе эксплуатации на отопитель не должно попадать масло, топливо и грязь. Устанавливаются корпус подогревателя и циркуляционный насос ОЖ как можно ниже. Делается это для улучшения деаэрации, к тому же насос в Вебасто Thermo Top не самовсасывающий, поэтому устанавливать его выше уровня жидкости в расширительном бачке нельзя.

Шланги для охлаждающей жидкости лучше купить самостоятельно, предварительно измерив необходимую длину (лучше, если они будут цельными). Для покупки шлангов вам нужно знать внешний диаметр штуцеров отопителя, а также диаметр отверстий системы охлаждения авто и обогрева салона. В продаже можно найти различные переходники, тройники для «врезки» непосредственно в магистраль циркуляции ОЖ. Все шланги должны быть хорошо закреплены хомутами в местах соединения, защищены от перетирания.

Схема подключения Вебасто

Аналоговый контроллер в салоне можно закрепить на двусторонний скотч, дабы не сверлить панель приборов. Если рекомендации по поводу того, как установить подогрев двигателя, идентичны для подавляющего большинства систем, то схема подключения – индивидуальная для каждого авто.

Стандартные пины предпускового подогревателя:

силовой «+», который можно подключить напрямую к АКБ;«минус». Крепится к любому болту, примыкающему к кузову авто;вывод для диагностики автономки (можно заизолировать во избежание окисления);управляющий вывод, появление плюса на котором запускает отопитель;вывод, который подключается к датчику температуры. При превышении установленного значения температуры он блокирует включение отопителя (к примеру, после +5ºС автономка не будет запускаться);управление насосом-дозатором;выводы режимов зима-лето;пин, контролирующий момент включения вентилятора печки автомобиля. К примеру, вентилятор активируется только после того как жидкость прогрелась до +30ºС. Подключение к вентилятору реализуется через реле;разъем подключения контроллера, устанавливаемого в салон.

Если вы не уверенны в навыках электромонтажа, подключение электрической части лучше доверить профессионалам.
