Устройство рычага переключения передач, неполадки и ремонт

Рычаг переключения передач в автомобиле с МКПП является относительно простым и одновременно важным элементом. Дело в том, что водитель постоянно взаимодействует с указанным рычагом в процессе управления авто.

При этом, как и любое другое устройство, рычаг переключения передач КПП может выходить из строя, в результате чего ручка КПП болтается, появляется скрежет, стук или скрип при перемещениях рычага и т.д. С учетом того, что на рычаг постоянно прикладывается усилие, в определенных ситуациях поломки могут возникать даже на машинах с небольшим пробегом.

Далее мы рассмотрим, как устроен рычаг коробки передач «механика», что представляет собой устройство рычага переключения передач, а также какие неисправности данного элемента встречаются чаще всего и на что нужно обратить внимание для их устранения.

Рычаг МКПП: как работает, разновидности и особенности

Итак, привычная ручка КПП (рычаг КПП, рукоятка КПП) на первый взгляд может показаться предельно простым элементом в плане конструкции. Однако, общая конструкция системы на деле несколько сложнее. Давайте разбираться.

Прежде всего, на всех МКПП (механическая коробка переключения передач) необходимо вручную воздействовать на рычаг. Фактически, через рычаг водитель передает усилие на механизм выбора и включения/выключения передач.

В итоге, это позволяет выбирать и включать нужную передачу, определяя скорость движения автомобиля с учетом постоянно изменяющихся условий и нагрузок. При этом без рычага КПП управлять автомобилем с механической коробкой попросту невозможно.

• Общий принцип работы рычага простой. Если ни одна передача не включена, рычаг находится в нейтральном (центральном) положении. В нейтрали рычаг удерживается пружинами.

Благодаря возможности перемещаться продольно и поперечно относительно оси автомобиля, удается выбирать и включать передачи. Поперечное перемещение  позволяет реализовать выбор, а продольное перемещение отвечает за включение/выключение скоростей.

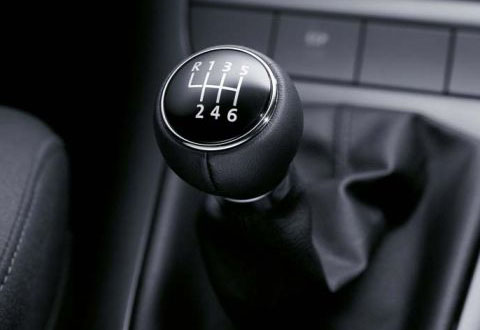

Если просто, рукоятка рычага переключения передач через систему тяг соединена с синхронизатором при помощи вилки. Синхронизатор коробки передач заставляет нужные шестерни входить в зацепление, что и позволяет включаться в работу выбранной ступени КПП (передаче). Как правило, схема переключения передач обычно отображена на головке рычага (ручке КПП).

Еще отметим, что рычаг переключения передач  может быть напольным (находится в области центрального тоннеля), так и подрулевым. Кстати, в эксплуатации более удобным является расположение возле руля, однако по ряду причин наиболее широкое распространение имеет напольный вариант.

Дело в том, что подрулевое расположение рычага КПП отличается сниженной скоростью и худшей четкостью, есть риск не полностью включить передачу, износ тяг наступает быстрее, сами тяги заклинивает, выбивает передачи и т.д.

Примечательно то, что устройство рычага (как напольного, так и подрулевого) практически одинаково. Разница заключается в длине. Так вот, на практике, чем длиннее рычаг, тем хуже. Если раньше рычаг мог иметь 20, 25 и даже 30 см в длину, то теперь все рычаги на современных авто максимально короткие.

Это позволяет избавиться от большого хода рычага переключения передач. При этом для установки короткого рычага лучше всего подходит напольное расположение, что позволяет без изменения конструкции улучшить качество работы механизма.

Основные неисправности рычага переключения передач и ремонт

Как правило, водители сталкиваются с тем, что в процессе эксплуатации рычаг может:

• туго перемещаться (нужно приложить большое усилие);
• рычаг КПП начинает болтаться, что затрудняет работу с ним;
• появляется скрип рычага переключения передач;

Обратите внимание, в случае возникновение любых неполадок с рычагом коробки, необходимо немедленно прекратить эксплуатацию автомобиля  и восстановить работоспособность.

Дело в том, что управлять машиной с неисправным рычагом КПП предельно опасно, так как в определенных ситуациях невозможность своевременно выбрать, а также включить/выключить передачу может стать причиной ДТП и т.п.

Как правило, рычаг перестает нормально работать по двум причинам:

• механические поломки или естественный износ отдельных элементов;
• неполадки в результате слишком большого приложенного усилия, повреждения рычага и т.д.

Проверку рычага коробки, а также в ряде случаев и ремонт, можно выполнить самостоятельно. Прежде всего, в норме ручка рычага переключения передач должна свободно перемещаться. Не допускаются заедания. Если рычаг перемещается с явным затруднением, высока вероятность выхода из строя сферической шайбы или шаровой опоры. Указанные элементы нужно менять.

Еще временной мерой иногда является нанесение густой смазки, которой удается нейтрализовать скрип рычага переключения передач. Кстати, скрип также часто говорит об износе указанных выше элементов. Добавим, что если передачи самостоятельно выключаются, потребуется проверить пружину, которая может соскакивать. Для решения проблемы пружину просто ставят на место.

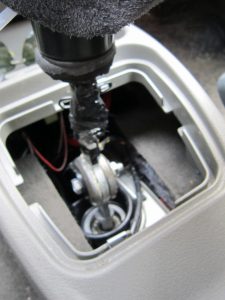

Сам ремонт рычага переключения передач зачастую предполагает замену вышедших из строя элементов. При этом рычаг потребуется снять. Чтобы получить доступ к пластиковым втулкам и оси, сначала необходимо сначала снять чехол рычага переключения передач.

Чтобы снять рычаг, выполняется демонтаж пластиковой защитной пластины, затем высвобождается обойма шарниров.  Далее потребуется отодвинуть в сторону реактивную тягу, после чего весь рычаг снимается полностью.

Рекомендуем также прочитать статью о том, почему не включается задняя передача. Из этой статьи вы узнаете об основных причинах, по которым не удается включить заднюю передачу.

Также потребуется проверить, как двигается ось. В случае если движение оси ничем не затруднено, потребуется менять втулки (перед установкой все заменяемые элементы необходимо смазывать смазкой).

Для замены пружины, данный элемент следует вытащить. Чтобы это сделать,  снимается стопорное кольцо, а также шарнир с рычагом. Если же необходима замена шаровой опоры, пальцами осторожно раздвигается сферическая шайба, после чего можно снять изношенный элемент. Устанавливая новую опору, деталь требуется заранее смазать.

В случае, когда нужно заменить тяги, потребуется обнаружить хомут снизу автомобиля. Указанный хомут потребуется ослабить, после чего произвести отсоединение от шарниров. Теперь можно откручивать крепежную гайку и доставать тягу. После ставится новая тяга, сборка осуществляется в обратном порядке.

После замены всех элементов и смазки рычаг должен перемещаться плавно и четко, не болтаться, что позволяет с комфортом и быстро выбирать и включать передачи. Также при необходимости периодически требуется смазывать и регулировать рычаг КПП, кулису и другие элементы в процессе эксплуатации автомобиля.

Что в итоге

Как видно, рычаг коробки передач является важным элементом, так как с данной деталью водитель взаимодействует постоянно и напрямую. Не допускается  эксплуатация ТС в случае, когда отмечено появление слишком сильных люфтов рычага, заметна вибрация, затруднен ход рычага КПП и т.п.

Рекомендуем также прочитать статью о том, почему туго включаются передачи, причины затрудненного включения передач и т.д. Из этой статьи вы узнаете об основных неполадках, в результате которых передачи плохо переключаются на механической коробке передач.

Другими словами, если рычаг переключения передач коробки болтается, скрипит или плохо «ходит», необходимо произвести разборку, дефектовку, замену изношенных элементов и смазку всего механизма.

В результате водитель получает возможность быстро и четко переключать передачи, что влияет на комфорт и безопасность эксплуатации автомобиля с механической коробкой передач.
