Робот и замена сцепления: коробка DSG

После активного внедрения роботизированных коробок передач в массовое производство одним из наиболее распространенных вариантов на рынке стала коробка ДСГ Volkswagen.

Указанная КПП на старте продаж стала настоящей инновацией среди других автоматических трансмиссий. Коробка DSG удачно сочетает в себе положительные стороны «классических» АКПП (комфорт) и механических коробок передач (топливная экономичность).

При этом на практике надежность трансмиссии DSG оказалась не такой высокой, как заявляли сами производители. С учетом особенностей конструкции, слабым местом оказался целый ряд исполнительных устройств и электронных компонентов, а также сцепление DSG. Далее мы рассмотрим, как выполняется замена сцепления на DSG.

Замена сцепления: коробка DSG, замена сцепления S-tronic

Итак, преселективная роботизированная коробка переключения передач DSG выпускается в различных версиях. Речь идет о DSG-6 и DSG-7 Volkswagen, а также об Audi S-tronic.

Сцепление в таких КПП напоминает по своему устройству и принципу работы аналогичный механизм на обычной «механике», однако в случае с роботами ДСГ таких сцеплений сразу два, а также сцепление бывает «мокрым» и «сухим» в зависимости от типа коробки. Так называемое «мокрое» сцепление означает, что оно работает в масляной ванне.

• При этом, как показывает практика, наиболее проблемным вариантом оказалась DSG7 с «сухим» сцеплением. После выпуска такой модификации владельцы разных моделей авто часто были вынуждены обращаться в сервис по причине проблем с коробкой и сцеплением ДСГ-7 уже через 20-30 тыс. км. пробега.

Причин для поломки может быть много, начиная от банального неумения самих водителей обращаться с роботом и заканчивая конструктивными недоработками, а также грубым несоблюдением определенных правил эксплуатации.

На данный момент производитель учел отдельные недостатки и даже в определенный момент расширил гарантию на КПП, ссылаясь на то, что коробка DSG стала более надежной. Однако за все время было продано немало машин из первых партий, причем гарантийный период для них уже давно закончился.

Также далеко не все проблемы были устранены и на новых версиях трансмиссии. Простыми словами, многим владельцам автомобилей с DSG приходиться сталкиваться с необходимостью замены сцепления ДСГ или ремонта КПП. При этом все операции с данным типом трансмиссии являются дорогостоящими по сравнению с аналогами.

• Не удивительно, что многие пытаются выполнить ремонт DSG7 своими руками. Сразу отметим, хотя в основе преселективных роботов лежит механическая КПП, такая коробка является достаточно сложным в техническом плане агрегатом, для ремонта и обслуживания требуется опыт и определенные навыки.

При этом ряд процедур вполне можно выполнить самостоятельно. К таковым следует отнести замену масла в ДСГ, а также в ряде случаев замену сцепления. Теперь давайте познакомимся с особенностями замены сцепления на примере DSG7.

Прежде всего, перед тем, как начинать что-либо менять, рекомендуется начинать с диагностики. Если во время проверки выяснится, что проблема именно в сцеплении, тогда потребуется приобрести сцепление фирмы LUK для DSG7 или ремкомплект сцепления DSG.

Следующим шагом станет приобретение набора инструментов для замены сцепления DSG. При этом важно понимать, что такой набор стоит достаточно дорого. По этой причине целесообразно объединиться с другими владельцами автомобилей с роботизированной трансмиссией ДСГ.

Такая практика получает все большее распространение, особенно в автоклубах среди владельцев, которые желают обслуживать машину самостоятельно. Если же такой возможности нет, тогда нужно быть готовым к тому, что возникнут сложности, потребуется подбирать нужные инструменты отдельно.

Наличие всех необходимых инструментов является важным условием, так как позволяет с легкость выполнить весь перечень операций (замена диска DSG, полная замена пакета сцепления и т.д.). Более того, монтажный набор LUK также включает в себя подробную инструкцию по замене сцепления.

Как поменять сцепления DSG

• • Все работы начинаются с демонтажа коробки передач. Оптимально иметь подвесной механизм, что позволит реализовать фиксацию КПП перед откручиванием крепежных элементов.
  • Перед тем, как снять сцепление с коробки, нужно выполнить проверку уровня трансмиссионного масла. Если уровень ниже нормы, масло грязное, видны масляные подтеки и т.д., такое масло лучше заменить в полном объеме.

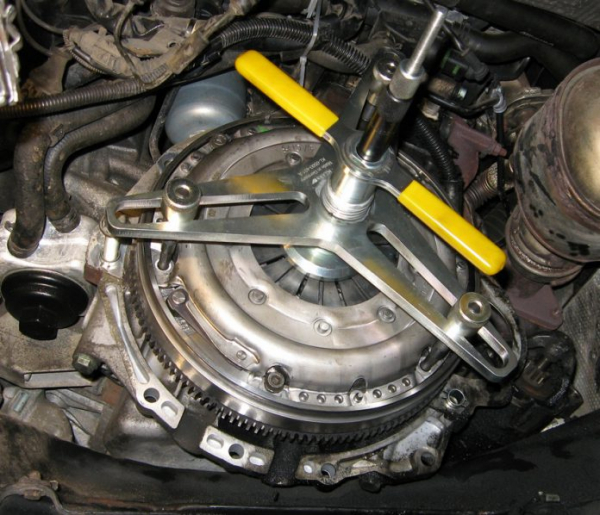

  • Далее сцепление снимается при помощи инструментов из набора или тех, которые имеются в наличии. При снятии нужно помнить, что регулировочное кольцо может быть как сверху, так и снизу по отношению к нажимному подшипнику (что зависит от модели сцепления).
  • После снятия нужно тщательно протереть входной вал коробки  мягким очистителем, который не содержит в своем составе агрессивных растворителей. На шлицах вала смазку удалять не нужно. Также параллельно выполняется проверка сальника вала.

    Затем производится обратная сборка, при этом на нажимной подшипник ставится наиболее тонкое регулировочное кольцо (диаметр кольца 2,8 мм). Если же такое кольцо не ставится, тогда можно попробовать  следующее по толщине кольцо. Кольца идут в наборе вместе с новым сцеплением. Главная задача состоит в том, чтобы подобрать кольцо, через которое установочный калибр будет проходить свободно, без каких-либо усилий.

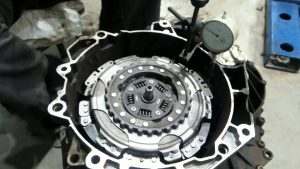

  • Правильная установка будет означать, что установочный калибр будет перемещаться не более чем на 0.1 мм или же не будет перемещаться совсем. Финальная подборка регулировочного кольца должна выполняться с учетом индивидуальных допусков для сцепления.
  • Такие допуски указаны на сцеплении (находятся со стороны силового агрегата). В зависимости от  указаний, нужно добавлять или, напротив, отнимать указанный допуск (К1) из толщины регулировочного кольца. Простыми словами, если номинальная толщина регулировочной шайбы сцепления 1 – 2.0 мм, индивидуальный допуск составляет + 0.2 мм. Это значит, что толщина регулировочной шайбы, которую следует ставить на сцепление, составляет 1 – 2.2 мм.
  • Далее точно таким же образом выполняется подбор регулировочного кольца для второго пакета сцепления, так как робот DSG представляет собой коробку с двойным сцеплением. После того, как нужное по толщине подобрано и удалось зафиксировать установочный калибр, финальная подборка регулировочного кольца выполняется с учетом индивидуального допуска K2.
  • В процессе выполнения работ нужно протереть полый вал специальной смазкой, часть смазки следует оставлять на шлицах. При этом не следует допускать попадания смазки на элементы сцепления.
  • Еще необходимо провести замеры расстояния между верхней кромкой внутреннего кольца подшипника и поверхностью полого вала. В норме, показатель не должен быть больше 8 мм.
  • После того, как расстояние промерено, можно приступать к опрессовке вала. Прекращать запрессовку следует в тот момент, когда стопорное кольцо начнет просматриваться в отверстии опорной втулки (при условии использования опрессовочного инструмента из набора).
  • Далее для проворачивания потребуется приложить больше усилий. В том случае, когда монтаж производится при помощи динамометрического ключа, необходимо выставить момент на 16 Нм. При этом нужно учесть, что если этот момент будет достигнут раньше, чем сцепление окажется полностью запрессованным, это указывает на определенные ошибки во время монтажа.

    На финальном этапе установки сцепления DSG стопорное кольцо должно стоять узкой частью вверх. Также при условии использования монтажного набора фирмы LUK, нужно дополнительно проверять осевой зазор. Выполняется такая операция посредством использования магнитных щупов. Замеры нужно производить в 3 точках, причем расстояние должно быть 120°. Допустимым показателем является отметка от 0.3 до 1 мм. Если же зазор больше, это указывает на ошибки при установке.

  • Если все работы выполнены правильно, коробку можно устанавливать обратно. После этого в обязательном порядке нужно провести адаптацию сцепления. Для этих целей используется диагностический кабель VAG-Com, что позволяет работать со сцеплением на автомобилях Volkswagen с роботизированной трансмиссией DSG.

    Рекомендуем также прочитать статью о том, как правильно ездить на роботизированной коробке передач. Из этой статьи вы узнаете об особенностях эксплуатации автомобилей с РКПП, а также в чем заключаются отличия робота по сравнению с автоматом на практике.

Вместе с кабелем в комплекте должно быть руководство с описанием ряда манипуляций, программа VAG-Com, данные мехатроника, связанные со сцеплением и т.д. Что касается общих правил по адаптации сцепления ДСГ, после подключения кабеля следует удерживать температуру трансмиссионного масла в КПП на средней отметке от 35 до 90 градусов Цельсия.

Рычаг селектора нужно перевести в режим «P», завести двигатель и позволить агрегату работать на холостых оборотах.  Педаль тормоза в течение адаптации должна быть нажата, педаль газа нажимать не нужно.

Подведем итоги

Как видно, процесс замены сцепления на роботизированной коробке DSG не является сложным при условии того, что имеется опыт проведения подобных работ (снятие КПП, установка сцепления, выполнение калибровки и т.д.).

При этом операция трудоемкая, также для максимального упрощения процесса требуется наличие специального набора инструментов, а также диагностического кабеля для проведения последующей адаптации сцепления DSG.

Однако даже с учетом всех сложностей замена сцепления на ДСГ своими руками и выполнение других работ по обслуживанию или ремонту трансмиссий данного типа позволяет значительно сэкономить денежные средства, так как подобные услуги на официальных и сторонних СТО обходятся достаточно дорого.

Рекомендуем также прочитать статью о том, что представляет собой сцепление в гидромеханической коробке автомат. Из этой статьи вы узнаете о том, чем отличается сцепление АКПП от аналогов на механике и роботизированных коробках, как работает сцепление коробки автомат и т.д.

Если добавить, что проблемы со сцеплением для преселективных роботизированных КПП не являются редкостью и возникают достаточно часто в процессе активной эксплуатации транспортного средства. Становится понятно, что в ряде случаев самостоятельно обслуживать автомобиль с DSG является оптимальным решением.
