Устройство трамблера и принцип работы

Система зажигания на автомобилях условно может быть электронной, бесконтактной и контактной (механической). Зачастую на двигателях с карбюратором в основе системы зажигания лежит электромеханический элемент под названием распределитель-прерыватель зажигания. Многие автолюбители и специалисты по ремонту автомобилей знают данный элемент под названием трамблер.

При этом именно трамблер на автомобиле позволяет формировать искру в конкретном цилиндре в точно заданный момент. В результате двигатель работает синхронно, рабочая топливная смесь своевременно воспламеняется и эффективно сгорает. Соответственно, сбои в работе и пропуски зажигания часто связаны с неисправностями трамблера или его регулировками. Подробнее читайте в нашей статье.

Что такое трамблер

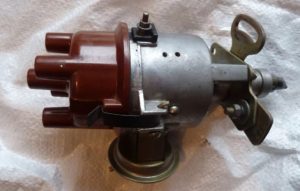

Трамблер – это прерыватель-распределитель зажигания в системе зажигания бензинового двигателя, который отвечает за искрообразование. Как правило, данное решение встречается на двигателях с карбюратором, которые не имеют электронного управления впрыском и зажиганием.

Основная задача трамблера сводится к подаче напряжения на ВВ-провода свечей зажигания в тот момент, когда поршень в цилиндре полностью сжал топливно-воздушную смесь (завершен такт сжатия). При этом важно, чтобы поджиг топливно-воздушной смеси в цилиндрах был реализован своевременно для максимальной отдачи энергии топливного заряда на поршень и полноценного сгорания топлива.

В свою очередь, трамблер выполняет следующие функции:

• отвечает за искрообразование на свечах;
• замыкает и размыкает контакты прерывателя;
• распределяет напряжение на нужную свечу;
• накапливает энергию в бобине;
• изменяет момент искрообразования (с учетом режима работы мотора).

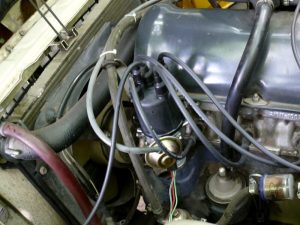

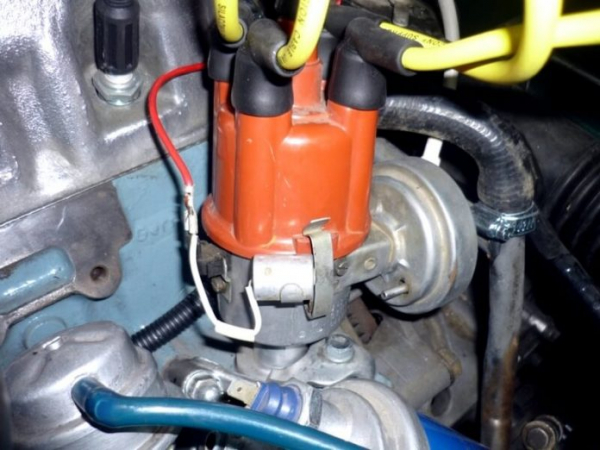

Установлен трамблер в подкапотном пространстве, находится в непосредственной близости к ГБЦ. При помощи высоковольтных бронепроводов трамблер соединен с катушкой зажигания и свечами зажигания. Также есть низковольтный провод трамблера, подключенный к бобине. В целом решение простое и надежное, однако, в процессе эксплуатации автомобиля нужно учитывать отдельные нюансы.

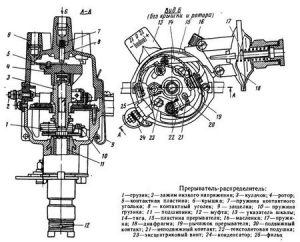

Устройство и схема трамблера

Устройство распределителя зажигания (трамблера) включает в себя несколько основных составных элементов:

1. крышка трамблера и прерыватель контура низкого напряжения;
2. распределитель напряжения от катушки зажигания;
3. центробежный механический регулятор для изменения УОЗ (угол опережения зажигания);
4. вакуумный регулятор для изменения УОЗ с учетом положения дроссельной заслонки;

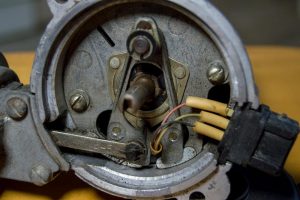

Самым сложным является прерыватель трамблера, который представляет собой электромеханическое устройство. Если рассматривать трамблер, схема обязательно предполагает прерыватель. Конструктивно прерыватель имеет вал с кулачками, который вращается синхронно с коленчатым валом двигателя.

Также есть группа подвижных контактных пластин, которые размыкаются при помощи кулачков вала. Общее количество кулачков на валу прерывателя определяет количество цилиндров двигателя. Еще в устройстве прерывателя можно выделить конденсатор.

Как работает распределитель зажигания

Чтобы понять, как работает трамблер зажигания, необходимо отметить основные особенности. Трамблер в определенный момент размыкает первичную цепь зажигания, после чего вторичная обмотка бобины подает высоковольтный импульс.

Далее импульс передается на бегунок на трамблере, после чего переходит на высоковольтный свечной провод зажигания. Параллельно механические регуляторы меняют момент подачи напряжения на свечи. Центробежный регулятор делает угол опережения больше при наборе оборотов, а также уменьшает угол при снижении оборотов двигателя.

Вакуумный регулятор уменьшает угол опережения зажигания в том случае, если нагрузка на двигатель растет. Если же нагрузка будет уменьшаться, данный регулятор автоматически увеличит УОЗ.

Рекомендуем также прочитать статью о том, на что влияет зазор свечей зажигания, а так же какой зазор на свечах должен быть. Из этой статьи вы узнаете, каким должен быть оптимальный зазор на свечах, а также как выставить зазор самостоятельно.

В целом, необходимо понимать, что распределитель зажигания напрямую связан с коленчатым валом двигателя. Благодаря такой жесткой связи, в момент окончания такта сжатия в цилиндре и перехода поршня в ВМТ, контакты трамблера замыкаются, после чего высоковольтный импульс проходит через бегунок на ВВ-провода и далее к нужной свече в конкретном цилиндре, где поршень закончил такт сжатия.

С учетом того, что смесь топлива и воздуха воспламеняется не мгновенно, искру на свече нужно сформировать немного ранее, чем поршень успеет дойти до ВМТ. Это и есть угол опережения зажигания.

При этом величина данного угла должна гибко меняться во время работы силового агрегата (в зависимости от оборотов коленчатого вала двигателя, положения дросселя и степени нагрузки на мотор и т.д.). Дело в том, что от правильно подобранного угла зажигания зависит не только эффективность сгорания топлива, но и предотвращение детонации двигателя.

В свою очередь, если УОЗ не корректировать, детонация значительно снизит ресурс мотора, КПД двигателя также понижается. По той причине важно своевременно устранять малейшие проблемы с зажиганием, чтобы трамблер работал максимально эффективно.

Как проверить трамблер: настройка

В процессе эксплуатации автомобиля контакты трамблера постепенно окисляются, также приходят в негодность некоторые подвижные части. В результате устройство перестает нормально работать, возникают проблемы с зажиганием. В одних случаях необходимо произвести чистку контактов, в других отдельные элементы подлежат замене.

Также важно правильно настроить зажигание. Для примера рассмотрим «Москвич» 2141  с контактной системой зажигания.  При этом аналогичные действия применимы и для моторов ВАЗ, а также старых иномарок.  Единственное, нужно отметить, что бегунок на Москвиче вращается  против часовой стрелки.

Для регулировки трамблера выполняем следующие действия:

1. Ослабить крепление трамблера и определить начало хода сжатия в первом цилиндре (вывернуть свечу 1-го цилиндра, закрыть отверстие пробкой). Для этого нужно провернуть пусковой рукояткой коленчатый вал до момента, пока пробка выскочит;
2. Дальше проворачиваем коленвал, пока первая риска на его шкиве не совместится с острием штифта установки зажигания, который запрессован в нижнюю крышку картера;
3. Важно убедиться в том, что бегунок своей токопроводящей пластиной направлен точно на контакт крышки трамблера, который соответствует проводу 1-го цилиндра;
4. Теперь нужно подсоединить любую лампочку с небольшой мощностью к массе и клемме низкого напряжения катушки, соединенной с прерывателем;
5. Далее можно включить зажигание, после чего корпус трамблера корпус трамблера поворачивается против часовой стрелки до момента, ока не произойдет замыкание контактов прерывателя. В норме лампочка, которая закорочена прерывателем, гаснет;
6. Теперь можно взяться за бегунок и приложить небольшое усилие по часовой стрелке, чтобы устранить зазоры в приводном механизме. Затем медленно трамблер проворачивается по часовой стрелке до момента, пока не загорится лампочка;
7. После того, как лампа загорелась, можно затягивать крепление трамблера и ставить обратно свечу 1-го цилиндра. На данном этапе регулировка трамблера завершена.

В целом, чистка контактов прерывателя-распределителя одновременно с регулировками позволяет повысить качество работы и стабильность зажигания. Однако данная система все равно имеет большое количество недостатков. По этой причине многие владельцы переходят на бесконтактные системы зажигания (без прерывателя).

Рекомендуем также прочитать статью о том, что такое электронное зажигание автомобиля. Из этой статьи вы узнаете, как работает данная система, какие преимущества имеет, а также как заменить контактную систему зажигания на бесконтактную.

В таких системах искра формируется за счет электронной схемы, которая фиксирует данные от ДПКВ (датчик коленвала). Такая система более точная и надежная, при этом для многих отечественных авто можно найти готовые решения и перейти на электронное зажигание.

Подобная модернизация потребует определенных затрат, однако стабильность работы двигателя, а также экономичность и мощность при переходе на бесконтактное зажигание заметно возрастают.
