Устройство турбины на пальцах

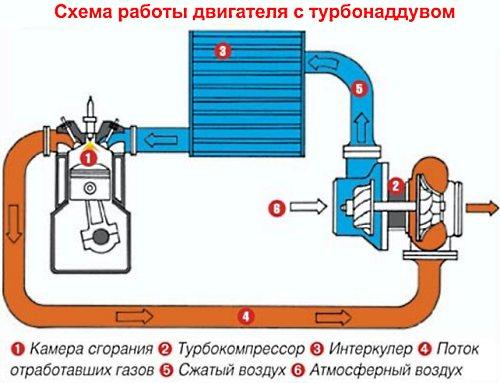

Принцип работы турбонаддува позволяет значительно увеличивать мощностью автомобильных двигателей. Для лучшего понимания работы системы подробно рассмотрим устройство турбины и клапана избыточного давления (вестгейт, от англ. Wastegate). В зависимости от принципа работы клапан называют: байпас (Bypass) либо блоу-офф (Blow-off).

Устройство «улитки»

Устройство турбокомпрессора газового вида.

Корпус подшипников в сборе (картридж турбины).Турбинное колесо горячей части.Клапан Bypass.Корпус турбины (горячая часть нагнетателя).Каналы для подвода масла к подшипникам скольжения вала ротора.Вал ротора.Уплотнительные шайбы.Компрессорное колесо.Корпус компрессора (холодная часть нагнетателя).Привод срабатывания клапана Bypass.

Именно турбокомпрессоры такого типа чаще всего устанавливаются на дизельные и бензиновые двигатели. Устройство простейшей газовой турбины отличается отсутствием клапана Bypass. Некоторые турбонагнетатели газового типа имеют каналы для циркуляции антифриза, что избавляет систему от необходимости установки турботаймера для предотвращения пригорания масла вследствие высоких температур.

Конструктивные особенности

Цельнолитой корпус турбины, ввиду больших термических нагрузок, изготавливается из чугуна либо жаропрочного сплава чугуна и никеля. Также из чугуна изготавливается центральная часть корпуса. Корпус компрессора цельнолитой, но изготавливается из алюминия. Важнейшим элементом турбины является ротор, который состоит из вала и приваренного к нему турбинного колеса. Компрессорное колесо имеет свободную либо переходную посадку, привинчивается к валу ротора гайкой.

Раскручиваясь потоком выхлопных газов, вал ротора вместе с турбинным и компрессорным колесами вращается на очень большой скорости. Для нормальной работы вала в конструкции предусмотрены:

опорные подшипники, в качестве которых чаще всего выступают подшипники скольжения. Конструкции с обычными шариковыми подшипниками позволяют уменьшить потери на трение, но обладают меньшим ресурсом, поэтому устанавливаются преимущественно на авто для автоспортивных гонок. Главное предназначение опорных подшипников – создание точек опоры для вращения в центральной части корпуса. Обратите внимание, что на одном из видео показана конструкция турбонагнетателя, в которой раздельные опорные подшипники установлены на роторном валу. На втором видео описание устройства происходит на модели, у которой опорный подшипник выполнен в виде втулки, фиксируемой болтом;упорные подшипники, которые предназначены для предотвращения осевого люфта вала турбины.

Опорные и упорные подшипники работают на масляном клине. Попадание моторного масла нежелательно как в горячую, так и в холодную часть турбонагнетателя. Для предотвращения этого на валу ротора устанавливаются уплотнительные кольца. Смазка к ним не подается напрямую, как в случае с опорными и радиальными подшипниками. Предотвращение ускоренного износа трущихся поверхностей достигается работой на масляном тумане (мелкодисперсные частицы моторного масла, разбрызгивающиеся в процессе вращения вала ротора).

Значение и работа системы смазки

Турбированные дизельные и бензиновые двигатели требуют более качественного масла в сравнении с атмосферными ДВС.

Объясняется это в первую очередь необходимостью качественной смазки подшипников вала ротора турбины. Масло к подшипникам подается под высоким давлением через специальные каналы в картридже, соответственно в корпусе имеется специальный штуцер, через который масло поступает из общей системы смазки двигателя.

Открытие эффекта масляного клина в свое время дало огромный толчок практическому применению гидродинамических принципов смазки. Суть эффекта в том, чтобы в процессе работы между трущимися поверхностями создать масляную пленку, практически полностью исключающую трение между движущимися поверхностями. Важно, чтобы между трущимися поверхностями устанавливалось давление, удерживающее детали при вращении на относительном удалении друг от друга. Достигается это двумя путями:

большим давлением в системе смазки;точной подгонкой трущихся пар. Это значит, что между валом и подшипниками скольжения должен быть ровно такой зазор, который бы позволил создать надежный масляный клин. Именно поэтому для ресурса работы турбины жизненно необходим незначительный осевой и радиальный люфт вала ротора.

Основная причина поломки

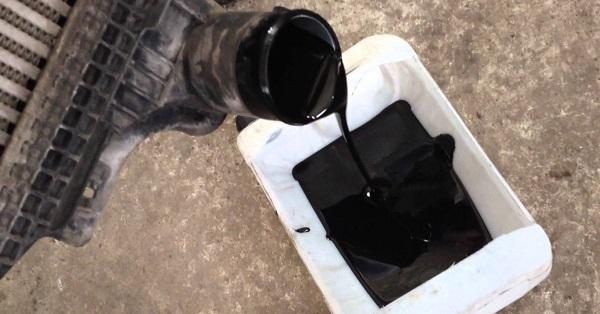

Одной из причин повышенного расхода масла является неисправность турбины, в случае которой масло просачивается через уплотнения в компрессорную либо турбинную часть корпуса (в таких случаях обычно говорят, что турбина кидает масло). Причина этой неисправности в чрезмерном осевом и радиальном люфте, из-за которого уплотнительные кольца больше не могут справиться со своей задачей.

Последствия развалившейся турбины

Актуатор турбины

Клапан избыточного давления в системе турбонаддува предназначен для сбрасывания избыточного давление на впуске, а также для уменьшения сопротивления выходу выхлопных газов на высоких оборотах. Производительность турбины определяется в основном углом атаки лопастей турбинного колеса, а также проходным сечением канала горячей части и размером колеса турбины. Чем меньшее проходное сечение канала подвода выхлопных газов, тем раньше в «улитке» горячей части будет достигнуто нужное для раскручивания турбины давление.

Соответственно, на низких оборотах больший прирост мощности даст маленькая турбина, тогда как на высоких оборотах небольшое проходное сечение горячей части приведет к значительному противодействию выхлопным газам. Также у каждой турбины имеется граничное давление, превышение которого ведет к «срыву» воздушного потока с лопастей и потере производительности. О том, как актуатор турбины позволяет избежать помпажа во впускной системе в момент резкого закрытия дроссельной заслонки, увеличить степень компромисса между производительностью на высоких и низких оборотах, рекомендуем прочитать в статье «Турбонаддув в теории и на практике». Наша цель – рассмотреть устройство клапанов избыточного давления разных видов.

Bypass

Применяется конструкция двух видов:

замкнутого цикла. Через специальный канал избыточное давление подается в горячую часть турбины, что уменьшает инерционные потери на раскручивание турбинного колеса при последующем разгоне. Система состоит из клапана, воздушных магистралей и регулятора актуатора турбины, который передвигает шток клапана. Регулятор имеет вакуумную систему управления и совмещен с впускным коллектором через диафрагму. При создании определенного давления на впуске диафрагма выгибается, преодолевая усилие возвратной пружины, и открывает через систему тяг байпасный клапан;открытого цикла. Принципиальная разница в том, что при открытии клапана поток воздуха идет в обиход турбинного колеса и направляется непосредственно в выпускную трубу.

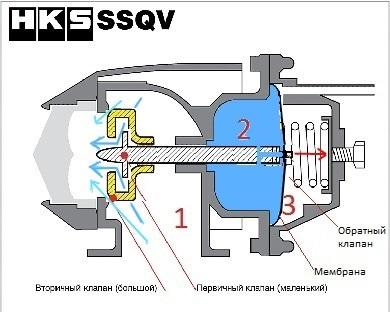

Blow-off

Разновидностью системы открытого цикла является система блоу-офф. В работе используется все тот же принцип – специальный клапан сбрасывает избыточное давление с впускной системы. Разница лишь в том, что сброс происходит непосредственно в атмосферу, а сам выход газов на больших оборотах сопровождается характерным звуком.
