Замена блока управления двигателем

Как известно, современный инжекторный двигатель полностью управляется при помощи развитой ЭСУД. Система включает в себя блоки-контроллеры, датчики и исполнительные электронно-механические устройства. При этом для разных двигателей используются различные блоки управления.

Хотя указанные блоки представляют собой достаточно надежные устройства, исключать их поломки нельзя. К проблемам, которые напрямую связаны с ЭБУ, может привести короткое замыкание, механическое повреждение блока, попадание влаги внутрь контроллера и т.д. Так или иначе, некорректная работа блока управления не позволит нормально работать ДВС.

Еще отметим, что нередко замена штатного блока управления двигателем необходима и в том случае, если двигатель тюнингуется и форсируется. При этом необходимо также делать чиповку ЭБУ, однако не все блоки позволяют это сделать.

В подобной ситуации «мозги» меняются на подходящий аналог, после чего происходит перепрошивка блока управления двигателем. В этой статье мы поговорим о том, как заменить ЭБУ двигателем своими руками.

Основные функции блока управления ДВС

Начнем с того, что в случае выхода из строя блока управления данное устройство необходимо менять, так как ремонт зачастую нецелесообразен. С учетом высокой стоимости устройства зачастую практикуется замена на подержанный блок управления, реже приобретается новый ЭБУ.

При этом для замены следует особое внимание уделить подбору управляющего модуля. Блок управления должен быть не только подходящим по модели, но и соответствовать тому или иному типу двигателя. Другими словами, чаще всего ЭБУ подходит только от аналогичной модели автомобиля с точно таким же ДВС.

Блок управления двигателем является электронным устройством, на которое поступает информация от  датчиков, установленных в различных системах авто. Контроллер, подобно компьютеру, обрабатывает полученную информацию, затем подает сигналы на исполнительные механизмы, поддерживая оптимальный режим работы ДВС с учетом постоянно изменяющихся условий.

Электронный блок осуществляет контроль за работой системы зажигания, впрыска топлива, оценивает состав отработавших газов и т.д. В каждой модели автомобиля бортовой компьютер индивидуальный под конкретный тип ТС.

Почему контроллер нужно менять и как заменить ЭБУ двигателем

Как уже было сказано выше, необходимость замены блока управления двигателем может возникнуть по разным причинам.  В большинстве случаев сбои в блоке управления не позволяют нормально эксплуатировать авто, в результате требуется замена ЭБУ.

С учетом того, что блок управления двигателем представляет собой электронное устройство, отмечена его высокая чувствительность к перепадам напряжения в бортовой сети и замыканиям. Также не допускается попадание влаги в корпус ЭБУ. Еще блок может выйти из строя по причине повышенных вибраций, ударов и т.д.

• Кстати, среди наиболее частых причин выхода из строя бортового компьютера все же является перепад напряжения, то есть замыкание в электроцепях автомобиля. Еще добавим, что в случае очевидных проблем с АКБ или генератором, когда напряжения попросту недостаточно, ЭБУ также может начать работать со сбоями.

Сразу отметим, что перед тем, как менять электронный блок управления, следует провести детальную диагностику автомобиля. Полная компьютерная диагностика машины, прежде всего, позволит точно убедиться, что проблема связана именно с блоком, а не с каким-либо другим элементом.

Также в рамках диагностики очень важно определить саму причину, которая привела к выходу контроллера из строя.  Обратите внимание, если причину не обнаружить, тогда замена блока управления мотором может повторно обернуться поломкой недавно установленного устройства.

• Важно понимать, что сбои в работе двигателя часто бывают связаны не с самим ЭБУ. Выход из строя датчиков ЭСУД, некорректная работа исполнительных устройств, поломки самого силового агрегата и другие причины не позволяют блоку обеспечить стабильную работу силовой установки.

Что касается самого блока, на начальном этапе проверяется напряжение на ЭБУ. Затем к блоку подключается диагностическое оборудование,  тестируется работоспособность, проводится тестирование входных и выходных сигналов. Только проведенные в комплексе тесты позволяют сделать вывод о том, что блок управления неработоспособен и нуждается в замене.

Замена электронного блока управления ДВС

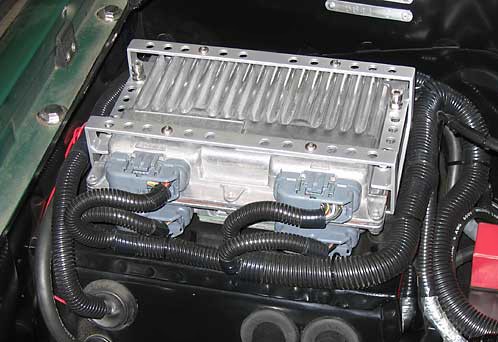

Теперь перейдем к самой замене. Следует учесть, что замена блока управления двигателем может оказаться сложной задачей в случае отсутствия необходимых навыков. Как правило, сначала ЭБУ нужно обнаружить. Другими словами, следует знать, где стоит блок управления двигателем на автомобиле в зависимости от марки и модели ТС.

• Дело в том, что производители не всегда устанавливают ЭБУ в легкодоступном месте. Причин для этого много, начиная от защиты  блока управления от вибраций, влаги и перепадов температур и заканчивая защитой от угона.

Рекомендуем также прочитать статью о том, где расположен блок управления двигателем. Из этой статьи вы узнаете о различных местах установки ЭБУ на разных моделях авто.

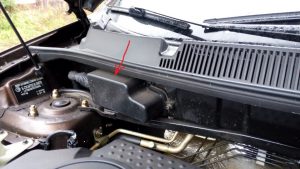

Во втором случае главной задачей является затруднение доступа к устройству, чтобы угонщик не имел легкой возможности подмены блока, обхода иммобилайзера и т.п. Вполне очевидно, что ЭБУ может стоять как в подкапотном пространстве, так и в салоне. Чтобы найти контроллер, может понадобиться частичная разборка салона, снятие навесного оборудования с двигателя и т.д.

Итак, после того, как блок найден, перед его снятием нужно отсоединить клеммы с АКБ, выждать несколько минут, затем можно приступать к отключению фишек-колодок с проводами от блока управления. Обычно колодки крепятся к разъемам при помощи специальных защелок. После снятия электронного контроллера производится установка нового или заведомо рабочего устройства.

После этого нужно проверить работоспособность ЭБУ, а уже затем собирать салон в обратном порядке. В случае если снималось навесное оборудование с двигателя, сначала нужно все детали и элементы установить обратно, а уже затем проверять работоспособность  нового блока.

• Также во время проверки желательно подключить к диагностическому разъему соответствующее оборудование. Это позволит убедиться в том, что двигатель и другие системы работают в штатном режиме с новым ЭБУ.

Кстати, на многих автомобилях блок нуждается в адаптации. На практике, особенно если речь идет об автомобиле с солидным пробегом, это означает «самоподстройку» контроллера с учетом износа ДВС, снижения производительности бензонасоса, форсунок и т.д. Получается, на оптимальные показатели работы двигатель после замены ЭБУ выйдет не сразу, а спустя некоторое время после начала эксплуатации автомобиля.

Советы и рекомендации

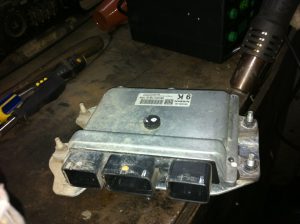

Хотя  электронные блоки многих производителей официально являются неремонтопригодными, специалисты нередко вполне успешно восстанавливают данные устройства. Это значит, что возможность ремонта ЭБУ также не следует полностью исключать. Если блок очень дорогой или редкий, тогда возможность ремонта ЭБУ может оказаться выходом из сложившейся ситуации.

Также отметим, что после замены ЭБУ может потребоваться выполнить его перепрошивку (чиповку), что означает узкую подстройку работы блока под конкретный двигатель. Чип-тюнинг также актуален в случаях, когда на автомобиле установлено ГБО.

В случае, когда все работы выполнены правильно, дополнительная настройка ЭБУ позволяет улучшить отдельные технические характеристики мотора на конкретном авто. Как правило, двигатель начинает лучше «тянуть» на низких оборотах,  исчезают провалы при резком нажатии на педаль газа, мотор работает более эластично на разных режимах и т.п.

Рекомендуем также прочитать статью о том, как сбросить ошибку двигателя, если горит «чек». Из этой статьи вы узнаете о нескольких доступных способах сброса ошибки ДВС, которая прописывается в электронный блок управления.

Однако не следует забывать и о минусах чип-тюнинга. Если установлена программа неизвестного производителя, специалисты не «обкатали» прошивку на ходу и т.д., тогда ресурс двигателя может заметно сократиться, возникают проблемы со смесеобразованием, могут начать плавать обороты, двигатель «тупит», пропадает отзывчивость на нажатие педали акселератора, под нагрузками ДВС глохнет и т.д.

По указанным выше причинам выполнять прошивку блока управления двигателем должны только квалифицированные специалисты при помощи специального оборудования. Важно, чтобы программное обеспечение (прошивка) оказалось проверенным и качественным, после чего также производятся обязательные подстройки прямо на ходу (так называемая обкатка прошивки ЭБУ в режиме онлайн).
