Замена вакуумного усилителя тормозов ВАЗ 2110
Вакуумный усилитель тормозов (ВУТ) – устройство, создающее дополнительное усилие в тормозной системе за счет разрежения (вакуума) во впускном коллекторе. Благодаря наличию ВУТ при нажатии на педаль тормоза водителю не требуется прилагать большое физическое усилие для эффективного торможения.
В свою очередь, «вакуумник» в тормозной системе:
- повышает чувствительность педали тормоза;
- удается легче и точнее дозировать тормозное усилие на педали;
- улучшается общая эффективность торможения.
Хотя устройство достаточно надежное, в процессе эксплуатации усилитель может выходить из строя. В этом случае нужно знать симптомы, а также своевременно выполнять замену вакуумного усилителя тормозов. Подробнее читайте в нашей статье.
Содержание статьи:
Устройство и принцип работы ВУТ

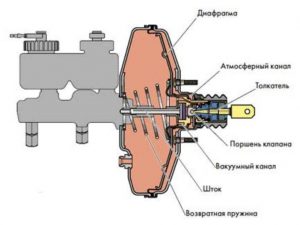

На разных авто (на отечественных или иномарках) усилитель тормозов имеет схожую конструкцию. Например, вакуумный усилитель ВАЗ 2110 или вакуумный усилитель ВАЗ 2114, а также аналогичные решения на многих других моделях автомобилей, объединен с главным тормозным цилиндром (ГТЦ) и имеет следующую конструкцию:
- корпус;
- диафрагма;
- следящий клапан;
- толкатель;
- шток поршня главного тормозного цилиндра;
- возвратная пружина.
Если коротко, ВУТ имеет две камеры, разделенные диафрагмой. Общий принцип действия вакуумного усилителя тормозов в основе имеет разницу в вакуумной и атмосферной камере. Пока водитель не жмет на педаль тормоза, давление в камерах одинаковое.
При нажатии педали тормоза через толкатель усилие передается на следящий клапан, который перекрывает канал соединения атмосферной и вакуумной камеры. Если клапан движется дальше, атмосферная камера через канал соединяется с атмосферой и разрежение в атмосферной камере падает.
В итоге, разница давлений воздействует на диафрагму, преодолев усилие пружины, происходит перемещение штока поршня ГТЦ. При этом дополнительное усилие на штоке поршня главного тормозного цилиндра пропорциональное силе, с которой нажатие осуществляется на педаль тормоза (чем сильнее водитель жмет на педаль, тем активнее работает усилитель).
Отпустив педаль, атмосферная камера соединяется с вакуумной камерой и давление в обеих камерах выравнивается, а диафрагма возвращается назад под усилием возвратной пружины. При этом максимальное дополнительное усилие ВУТ до 5 раз больше, чем усилие, приложенное водителем на педали.
Если неисправен вакуумный усилитель 2110: признаки

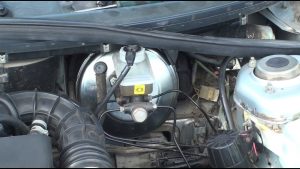

Находится вакуумный усилитель тормозов 2110 в подкапотном пространстве и прикручен к кузову через кронштейн. Основной признак проблем с ВУТ:
- снижение эффективности тормозов (педаль тормоза тугая);
- характерное шипение при нажатии на педаль тормоза;
- обороты двигателя «плавают» при нажатии на тормоз.
Чтобы быстро поверить вакуумник 2110, на заглушенном двигателе нужно нажать на педаль тормоза 3-5 раз и задержать педаль тормоза, прижимая к полу. При последних нажатиях педаль должна стать «тверже». Дальше двигатель нужно завести, не отпуская педали. Если педаль стала немного проваливаться, тогда вакуумный усилитель работает. Если остается твердой, необходим ремонт ВУТ или замена.
Как снять вакуумный усилитель ВАЗ 2110: замена ВУТ
Чтобы заменить усилитель тормозов на ВАЗ 2110, вакуумный усилитель тормозов ВАЗ 2114 или других схожих моделях, нужно выполнить следующие действия:
- Сначала выкручиваются все винты, удерживающие шумку моторного щита;
- Дальше отстегивается ремень, который крепит расширительный бачок;
- Затем бачок сдвигается, шланги от него отсоединять не нужно;
- Далее аналогичным образом смещается бачок омывателя заднего стекла (его нет на 2110, но бачок имеется на ВАЗ 2111 и ВАЗ 2112);
- Теперь торцевым ключом 10 откручиваются гайки крепления и тонкой плоской отверткой поддевается держатель шланга ВУТ;
- Отсоединив держатель, можно переходить к снятию усилителя, отсоединив колодку проводов от крышки бачка с тормозной жидкостью;
![Замена вакуумного усилителя тормозов ВАЗ 2110]( "Замена вакуумного усилителя тормозов ВАЗ 2110")
Рекомендуем также прочитать статью о том, почему педаль тормоза проваливается или стала слишком жесткой. Из этой статьи вы узнаете о неисправностях тормозной системы, причинах, диагностике и способах ремонта неполадок, при которых педаль тормоза стала жесткой или слишком мягкой.

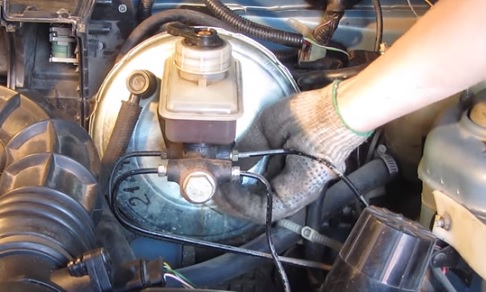

- Затем отсоединяется шланг обратного клапана вакуумного усилителя, выкручиваются две гайки крепления ГТЦ к ВУТ и аккуратно отводятся в сторону тормозные трубки;

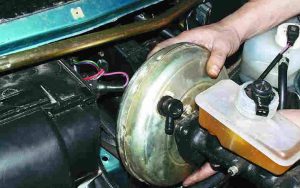

- После в салоне откручиваются четыре гайки кронштейна вакуумного усилителя, отсоединяются колодки от включателя стоп сигнала, после чего можно извлекать вакуумный усилитель вместе с кронштейном;
- Сняв вакуум ВАЗ 2110, его можно закрепить в тисках и вытащить плоскогубцами стальной стопор, аккуратно выбить шток сверху или снизу; Завершающий этап — выкрутить две гайки крепления ВУТ к кронштейну, после чего можно ставить новый вакуум 2110.
- Сборка осуществляется в обратном порядке. Главное, установить все элементы точно так же, как они стояли при разборке элемента;
- После установки вакуумника на автомобиль, не спешите закрепить шумоизоляцию. Сначала нужно проверить усилитель тормозов (подойдет способ, рассмотренный выше).
Если все в норме и тормоза работают нормально (педаль не тугая, нет вопросов к ходу педали, пропали свисты и шумы при нажатии на тормоз), тогда можно поставить шумоизоляцию обратно на машину. Обратите внимание, установив новый вакуумник, замена может считаться завершенной только после его тщательной проверки!
Рекомендации
Если на ВАЗ 2110 из строя вышел ВУТ, замена может быть выполнена своими руками в условиях обычного гаража. При этом после замены важно провести проверки усилителя. Дело в том, что иногда даже новый усилитель может быть неисправен, а также при обратной сборке нередко допускаются ошибки.
Рекомендуем также прочитать статью о том, почему педаль тормоза проваливается после замены тормозных колодок. Из этой статьи вы узнаете об основных причинах изменения жесткости педали тормоза после замены колодок, а также что делать водителю в такой ситуации.
По этой причине рекомендуется дополнительно проверить ВУТ на утечки воздуха. Для диагностики необходимо завести двигатель автомобиля и выжать до упора педаль тормоза, после чего заглушить мотор.
Если после 30 секунд педаль не отклоняется от полностью выжатого состояния, это укажет на то, что усилитель в порядке. Если же после отпускания педали она начинает возвращаться обратно под воздействием возвратной пружины, тогда это указывает на рост давления внутри рабочей усилителя. В свою очередь, это неисправность вакуумного усилителя.
