Адсорбер (абсорбер): что это такое в машине

Как известно, двигатель внутреннего сгорания автомобиля в качестве основного вида топлива традиционно использует бензин. При этом такой горючий и взрывоопасный нефтепродукт отличается повышенной склонностью к испарению.

С одной стороны, это небезопасно, а с другой  результатом выделения паров является их попадание в атмосферу и ухудшение экологии. Так вот, чтобы понять, для чего нужен адсорбер в машине, стоит отметить, что фактически это фильтр для улавливания паров бензина. Данный фильтр устанавливается в вентиляционной системе бензобака.

Принцип работы адсорбера в автомобиле: система EVAP

Прежде всего, нужно понять, что «абсорбер» это решение, которое предполагает поглощение всем объемом, тогда как «адсорбер» предполагает распределение по поверхности. Если точнее, ошибочно называть устройство для поглощения паров топлива «абсорбер» (absorber) или  фильтр абсорбера в автомобиле.

На самом деле, если речь заходит о том, что такое абсорбер в машине,  тогда нужно отметить, что в авто стоит «адсорбер» (adsorber), так как «абсорбер» использовать для решения поставленной перед этим устройством задачи попросту нельзя.

Итак, еще раз отметим, в автомобиле устройство правильно называется АДсоребр, клапан адсорбера и т.д. Идем далее. Установка  адсорбера является обязательной для современных авто. Более того, адсорбер в машине должен стоять согласно законам многих стран, где действует стандарт Евро 2 и выше.

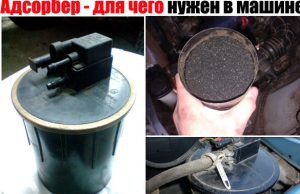

При этом каждый автовладелец должен знать назначение адсорбера, устройство, а также характерные и распространенные признаки его неисправности. Если просто, адсорбер в автомобиле это угольный фильтр, который не позволяет парам бензина из бака попадать в атмосферу.

Результатом его работы становится отсутствие запаха бензина (особенно летом) возле авто и в салоне, лучшая экологичность, повышение безопасности и т.д. Общее устройство адсорбера включает в себя следующие элементы:

• сепаратор паров бензина;
• адсорбирующий элемент в виде емкости с адсорбирующим веществом;
• вентиляционный клапан;
• электромагнитный клапан продувки адсорбера, который стоит между адсорбером и впускным коллектором;
• шланги и трубопроводы, соединяющие адсорбер с бензобаком, впускным коллектором и атмосферой.

Если просто, вся система EVAP работает следующим образом:

• Когда мотор заглушен, в топливном баке происходит испарение бензина, пары поднимаются и накапливаются у горловины;
• Возле горловины установлен сепаратор, отделяющий жидкую составляющую, которая оседает в виде конденсата и далее по отдельным трубками стекает обратно в бензобак;
• Оставшиеся пары, не осевшие в сепараторе, через пароотвод попадают в адсорбер, где и собираются на поверхности адсорбента.
• После запуска ДВС и при выходе на определенные обороты мотора срабатывает электромагнитный клапан продувки адсорбера. Данный клапан не работает, когда мотор находится в режиме холостых оборотов.
• Далее через вентиляционный клапан за счет разрежения на адсорбирующий элемент подается воздух (между впускным коллектором и атмосферой), что позволяет реализовать продувку адсорбера.
• Затем воздух, а также пары бензина из адсорбера поступают во впускной коллектор и далее в камеру сгорания двигателя. ЭБУ мотором учитывает данную особенность, корректируя рабочую топливно-воздушную смесь.

 Признаки неисправности адсорбера

В случае, когда двигатель находится под нагрузкой, клапан адсорбера импульсно открывается за счет разрежения, которое создается двигателем. На практике, часто на проблемы с адсорбером указывает стойкий запах бензина в салоне авто и возле самой машины. Пахнуть бензином в машине может по разным причинам, однако адсорбер также нельзя исключать.

Если же двигатель начинает работать нестабильно, одной из возможных причин также вполне может быть именно адсорбер. Дело в том, что со временем происходит загрязнение поглощающего элемента, также выходят из строя сами клапаны (электромагнитный и вентиляционный).

Результат проблем с адсорбером — рост давления в бензобаке, так как испарения бензина не отводятся. Кстати, если открыть крышку бака, в таком случае можно услышать шипение.

Также сам двигатель может хуже работать, пропадает тяга, во время работы возникают провалы, увеличивается расход топлива, обороты падают или начинают плавать в результате засорения адсорбера или неправильной работы отдельных элементов системы.

Если происходит нарушение герметичности электромагнитного клапана, на некоторых авто срабатывает датчик адсорбера, также на панели может гореть «чек». Ошибку можно прочитать путем компьютерной диагностики.

Еще одним признаком проблем с фильтром и вентиляцией паров бензина является такой, когда двигатель трудно завести с первого раза, особенно если топливный бак не полный. Еще добавим, что проблемы с адсорбером могут влиять на работу бензонасоса. В отдельных случаях топливный насос даже выходит из строя по этой причине.

Также на проблемы с клапаном адсорбера укажет то, что пропали характерные щелчки клапана во время работы ДВС. Так или иначе, в процессе эксплуатации желательно проверять клапан адсорбера и сам фильтрующий элемент.

Чистка адсорбера своими руками, проверка клапана адсорбера и его регулировка

Обратите внимание, если причина сбоев в работе ДВС именно в проблемах с адсорбером, запрещено удалять данный элемент или подключать шланг от мотора и шланг от бака напрямую, минуя систему.

В противном случае создаваемое от двигателя разрежение может повредить бак,  топливо попадет в двигатель и т.д. Также если убрать клапан, ЭБУ двигателя сразу покажет ошибку, мотор перейдет в аварийный режим работы и т.д.

Наиболее правильным и дорогим вариантом является замена адсорбера. Если же владелец по той или иной причине не имеет возможности приобрести данный элемент, можно попробовать очистить старый.

• В ряде случаев, если адсорбер забит, его можно почистить. Для этого достаточно снять колбу и аккуратно разобрать. Внутри находится уголь (адсорбент).

Далее уголь можно высыпать и прогреть его в духовке, постепенно повышая температуру. Следует быть готовым к тому, что при нагреве будет слышен сильный и неприятный запах, также уголь начнет дымить.

Уголь нужно медленно нагреть, сначала до 100 градусов Цельсия, затем прогреть около часа. Далее уголь из адсорбера разогревается до 300, после чего выдерживается до того момента, ока не исчезнет запах. В процессе «прожарки» также уголь нужно время от времени перемешивать.

После окончания прогрева следует оставить уголь в духовке и выждать, пока он не остынет. Снятые ранее с корпуса сетки и губки, а также резинки (предварительно почищенные), ставятся на место,  затем уголь засыпается обратно в корпус адсорбера. Кстати, старые губки можно заменить на новые, изготовив их из подручного синтапонового материала.

• Если рассматривать клапан адсорбера, данный элемент отвечает за вентиляцию и направляет топливный конденсат в двигатель. При этом нельзя исключать вероятность поломки клапана продувки адсорбера.

В норме клапан издает характерные щелчки, которые слышно на ХХ или когда на улице понижена температура воздуха. Щелчки указывают, что система поглощения паров работает (щелкает клапан адсорбера). Если резко нажать на педаль, звук останется таким же, то есть независимо от оборотов мотора.

Рекомендуем также прочитать статью о том, как проверить бензонасос в автомобиле. Из этой статьи вы узнаете о признаках неисправности бензонасоса, а также о способах проверки данного элемента.

Если же клапан стучит сильно, это может указывать на необходимость его регулировки. Регулировать нужно регулировочным винтом, который следует  проворачивать на 0.5 оборота. Если перетянуть, ЭБУ может выдать ошибку.

Если же клапан продувки адсорбера дает сбои в работе, это можно выявить путем диагностики ошибок или механической проверкой работы клапана. Как правило, часто имеют место повреждения по электрической части, при этом в памяти ЭБУ фиксируются соответствующие ошибки.

Что в итоге

Как видно, адсорбер является важным элементом, который отвечает за вентиляцию топливного бака. При этом неисправности адсорбера могут привести к тому, что двигатель начинает работать нестабильно, в автомобиле появляется запах бензина и т.д.

Рекомендуем также прочитать статью о том, какие основные признаки неисправности регулятора давления топлива в системе питания двигателя. Из этой статьи вы узнаете об основных признаках, которые указывают на проблемы с регулятором топлива.

По этой причине важно следить за тем, чтобы адсорбер и другие элементы системы вентиляции бензобака находились в исправном и рабочем состоянии. В случае выявления характерных признаков неисправности адсорбера или клапана адсорбера, необходимо выполнить диагностику, замену или ремонт данных элементов.

Напоследок отметим, что без определенного опыта и навыков любые работы с топливной системой лучше доверить квалифицированным специалистам, отказавшись от попыток решить проблему  своими руками. Если же такой опыт имеется, большинство проблем, связанных с адсорбером, можно решить самостоятельно в условиях обычного гаража.
