Автоматизированная механическая трансмиссия АМТ

Среди различных видов трансмиссий отдельно выделяется коробка AМТ. Данный тип КПП относится к автоматическим коробкам и представляет собой  роботизированную коробку передач (РКПП, робот АМТ).

Роботизированная коробка передач фактически является механической коробкой, при этом переключение передач происходит автоматически. Переключениями управляет отдельный ЭБУ коробкой, который посылает сигналы на исполнительные устройства (актуаторы).

АМТ коробка передач: особенности, устройство, принцип работы

Итак, чтобы понять, какие плюсы и минусы имеет коробка  АМТ, что это такое и как работает, для начала нужно вспомнить принцип работы МКПП и классических  гидромеханических «автоматов» АКПП.

• В автомобилях с «механикой» водитель сам выбирает и включает пониженную или повышенную передачу в зависимости от  целого ряда условий и факторов (старт с места, скорость ТС, нагрузки на ДВС, необходимость резко ускориться, поддерживать  определенный темп езды  и т.д.). При этом для переключения передачи «вверх» или «вниз» нужно также постоянно выжимать сцепление при переходе со ступени на ступень.
• Естественно, нагрузки на водителя возрастают, управлять авто с механикой сложнее. Однако механическая коробка обеспечивает полный контроль над автомобилем, конструктивно проста и хорошо изучена,  а также надежна и ремонтопригодна. Более того, если  научиться «правильно» ездить на механике, можно добиться неплохих показателей топливной экономичности.
• В случае с гидротрансформаторными АКПП передачи переключаются автоматически, что заметно облегчает процесс езды. При этом такие коробки имеют сниженный КПД, в результате чего увеличивается расход топлива (в среднем, на 15-20%).

Также коробка-автомат менее надежна, имеет сложное устройство, нуждается в регулярном обслуживании, ремонт АКПП и/или ГДТ достаточно дорогой и не всегда может быть выполнен качественно.

• Теперь вернемся к АМТ. Так вот, роботизированная коробка amt обеспечивает удобство автоматической коробки и экономичность механической. Также в производстве «робот» дешевле, что снижает стоимость самого автомобиля с данным типом трансмиссии.

Простыми словами, коробка-робот по своей работе напоминает гидромеханический автомат (переключение передач происходит автоматически), однако конструктивно больше похожа на «механику». Результат — высокая топливная экономичность, надежность, способность выдерживать высокий крутящий момент и большие нагрузки.

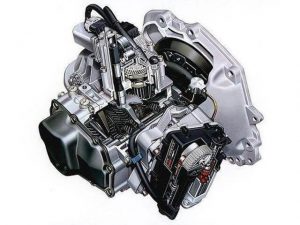

Устройство коробки АМТ и виды роботизированных коробок

Итак, разобравшись с тем, чем отличается AMT коробка передач, что это за тип трансмиссии сравнительно с аналогами, можно перейти к устройству данного вида КПП.

Если  говорить о роботизированной коробке передач, по конструкции коробка — робот у разных производителей может иметь ряд  определенных отличий.  Однако общее устройство предполагает обязательное наличие следующих  базовых элементов:

• сцепление;
• механическая коробка;
• специальный привод сцепления и передач;
• электронная система управления;

Что касается сцепления, в коробке АМТ данный элемент фрикционного типа. Сама КПП по конструкции напоминает МКПП. Также роботизированные коробки могут оснащаться электрическим или гидравлически приводом сцепления.

В первом случае решение имеет электродвигатель и механическую передачу, тогда как во втором задействованы гидроцилиндры под управлением электромагнитных клапанов. Вторая схема образует электрогидравлический привод сцепления роботизированной коробки.

Если сравнивать два типа приводов, электрический привод  проще, однако медленнее переключает передачи (до 0,5 сек.). Гидропривод  сложнее и работает быстрее (0.05 сек.), при этом отнимает больше полезной энергии.

Рекомендуем также прочитать статью о том, что такое МКПП. Из этой статьи вы узнаете об устройстве механической коробки передач («механики»), а также принципах работы ручной (механической) коробки на автомобиле.

Вполне очевидно, что изначально электрический привод сцепления ставился только на более дешевые модели автомобилей. Гидравлический устанавливался, как правило, на  авто бизнес и премиум-класса, мощные спорткары и т.д.

Добавим, что сегодня на некоторых машинах среднего класса также можно встретить «робот» с гидравлическим приводом, хотя в большинстве случаев используется преселективная роботизированная коробка передач с двумя сцеплениями.

Такой тип роботизированной коробки (например, известная DSG Volkswagen) имеет высокую скорость переключения (около 0,2 сек.), при этом использован более простой электрический привод сцепления. Это заметно удешевляет и упрощает общую конструкцию.

Система управления роботизированной коробкой электронная. В основе лежит блок управления, датчики, а также исполнительные устройства. В ЭБУ коробкой поступают сигналы от электронных датчиков (например, частота вращение на входе и выходе коробки, положение селектора и т.д.). Блок также тесно связан с ЭСУД.

Далее блок анализирует полученную информацию и посылает управляющие сигналы на исполнительные устройства. Если привод сцепления электрический, тогда сигнал идет на электродвигатель. Если используется гидропривод, блок управляет работой электромагнитных клапанов.

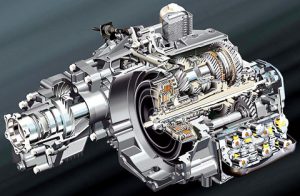

Роботизированная коробка передач с двойным сцеплением: преселективный робот и его особенности

Как уже говорилось выше, основным минусом «однодискового» робота с электрическим приводом сцепления является медленная скорость переключения передач.

В результате при езде происходит заметный разрыв мощности, ухудшается динамика автомобиля, передачи (особенно если сравнивать с АКПП) переключаются «жестко», рывками, переключение передач сильно затягивается.

При этом использование гидропривода усложняет конструкцию и делает ее дороже, повышаются требования к качеству масла в КПП, его давлению и т.д. Выходом в подобной ситуации стало двойное сцепление, которое делает коробку «быстрой», максимально доступной и экономичной.

В преселективной коробке с двойным сцеплением передачи переключаются по такому принципу: когда включена одна передача, следующая также уже выбрана. Это дает возможность «роботу» быстро включить  нужную передачу как «вверх», так и «вниз».

В результате общая скорость переключение будет зависеть только от скорости переключения муфт КПП. На практике поток мощности практически не разрывается, коробка работает плавно, включения происходят практически незаметно для водителя. Также «робот» с двойным сцеплением получается компактным, такую коробку можно устанавливать на небольшие авто А и B класса.

Что касается недостатков, данные типы коробок могут быть выполнены в двух вариантах: с сухим сцеплением и мокрым. В двух словах, «мокрое» сцепление предполагает работу в масляной ванне и позволяет коробке принимать и передавать больший крутящий момент.

При этом такая КПП (например, DSG-6) имеет меньший КПД, в нее нужно заливать больше трансмиссионного масла и дороже обслуживать. Робот с сухим сцеплением (например, DSG-7) способен выдерживать меньший крутящий момент, однако он более компактен. Становится понятно, что коробки с «сухим» сцеплением можно встретить на малолитражках, тогда как «мокрое» сцепление ставится на внедорожники и автомобили с мощным ДВС.

Как работает коробка АМТ

Если рассматривать принцип работы роботизированной коробки передач АМТ (РКПП), такие агрегаты работают по схожему принципу.

Прежде всего, предполагается работа в 2 режимах:

• автоматический режим;
• полуавтоматический режим;

В автоматическом режиме коробка АМТ работает также, как и обычная гидромеханическая АКПП. ЭБУ коробкой принимает сигналы с датчиков, поле чего посылает команду на исполнительные устройства (актуаторы), которые выбирают нужную передачу, включают и выключают сцепление и т.д.

Рекомендуем также прочитать статью о том, какие бывают типы коробок передач. Из этой статьи вы узнаете о том, какие КПП ставятся на автомобили, а также в чем преимущества и недостатки того или иного типа трансмиссии .

Ручной полуавтоматический режим (Типтроник), позволяет реализовать переключение передач самим водителем. При езде можно повысить или понизить передачу, «раскрутить» двигатель на какой-либо передаче или же двигаться на повышенной передаче с минимальными оборотами.

Переключение может осуществляться подрулевыми лепестками (переключателями) или же при помощи рычага  коробки передач. Еще добавим, что «роботы», особенно с двумя сцеплениями, также могут иметь режим S (спорт режим).

В таком режиме коробка позволяет двигателю отдавать максимум мощности, автоматически переключаясь и удерживая обороты в среднем и высоком диапазоне (обычно не ниже 4 тыс. об мин.). Такой режим нужен для активного разгона, совершения обгонов, динамичной езды и т.д., однако расход топлива также возрастает.
