Центральный замок в машине: как работает и установка ЦЗ

Сегодня  достаточно сложно представить современный автомобиль без автосигнализации, иммобилайзера или других охранных и противоугонных устройств. При этом в списке также можно отдельно выделить центральный замок (ЦЗ).  Данное решение позволяет блокировать все двери автомобиля из салона, при помощи ключа снаружи или дистанционно.

При этом центральный замок необходим не только в целях повышения безопасности, но и просто для удобства. Как правило, многие модели автомобилей оснащаются ЦЗ прямо с завода, однако далеко не все. В этой статье мы рассмотрим, какие виды центральных замков бывают,  как подключить центральный замок, каким образом выполняется замена центрального замка и т.д.

Центральный замок в машине: что нужно знать

Начнем с того, что существует несколько видов таких замков, которые различаются по ряду характеристик. Хотя задача у них одна и сводится к контролю блокировки дверей в автомобиле, у разных ЦЗ есть определенные отличия.

Начнем с того, что на старых моделях автомобилей  можно было встретить пневматический центральный замок,  однако сегодня такое решение не используется. Повсеместно в машинах стоят электрические центральные замки.

Основой выступает блок центрального замка (блок управления центральным замком), который взаимодействует с определенными датчиками. Если просто, датчики определяют состояние дверей (открыты или закрыты), после чего сигналы посылаются на блок ЦЗ, анализируются, затем система принимает решение о необходимых действиях.

Также в конструкции имеется исполнительное устройство (электродвигатель). Электродвигатель центрального замка выполняет одну и ту же функцию, однако разные варианты могут отличаться силой тяги.

Простейший центральный замок работает таким образом, что когда водитель выходит из автомобиля и вставляет ключ в личинку водительской двери, закроется не только водительская дверь, но и автоматически сработают замки всех дверей (кнопки закрытия дверей утапливаются). В салоне также часто находится специальная кнопка запирания дверей, позволяющая отирать и запирать замки изнутри.

Более продвинутой версией является центральный замок с дистанционным управлением. В этом случае для управления замками дверей имеется отдельный пульт, благодаря чему становится возможным дистанционное управление центральным замком.

Такой брелок ЦЗ позволяет по радиоканалу передавать сигналы на блок управления ЦЗ, который, в свою очередь, посылает сигналы на исполнительные устройства (активаторы замков дверей автомобиля). Также, если произошла авария и сработали подушки безопасности, центральный замок автоматически отпирает замки дверей.

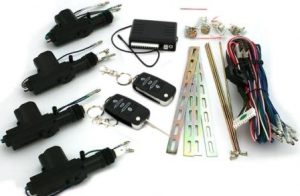

Универсальный центральный замок можно поставить  на любую машину. Комплект установки предполагает:

• набор проводов и кабелей;
• контроллер, крепежи;
• исполнительные механизмы;
• пульт управления (в отдельных системах);

При этом на практике обычно подбирают систему центрального замка, который можно соединить  с автосигнализацией.  В таком случае  пультом ЦЗ будет выступать брелок сигнализации.  В совокупности, связка центральный замок + сигнализация + иммобилайзер является тем самым минимумом, который должен входить в противоугонный и охранный комплекс любого авто.

Фактически, после нажатия  кнопки брелка и постановки автомобиля на охрану ЦЗ блокирует все двери. Нажав на кнопку снятия с охраны, центральный замок срабатывает параллельно и открывает двери автомобиля. Достаточно удобно то, что ЦЗ работает как при включенном, так и при выключенном зажигании.

Какой центральный замок лучше выбрать

Итак, при выборе ЦЗ необходимо обращать внимание на его функционал, особенно если автомобиль такого замка не имеет. Простейший замок способен только открыть и закрыть все двери автомобиля.

Как правило, в самых простых версиях отдельной кнопки в салоне или пульта для дистанционного управления не предусмотрено. Водителю потребуется по старинке утапливать блокиратор (закрытие) или вытаскивать его наверх (открытие) на водительской двери.

Это действие позволит закрыть или открыть все двери из салона. Снаружи ЦЗ срабатывает тогда, когда водитель открывает или закрывает водительскую дверь ключом.

Однако варианты с расширенным функционалом могут предполагать отдельный пульт, а также специальную кнопку в салоне. Но и это еще не все. Более дорогие центральные замки позволяют осуществлять контроль над состоянием дверей в автомобиле, причем каждой в отдельности.

Также можно управлять замком багажника, капота или лючка бензобака, инициировать закрытие окон (дотяжку) в случае наличия  электрических стеклоподъемников.

На практике, возможность частично блокировать двери очень удобно в том случае, если водитель часто перевозит детей в машине. Также возможность блокировать только отдельные двери позволяет повысить безопасность. Например, возможность открыть только водительскую дверь и заблокировать остальные снижает риски кражи вещей из авто, разбойного нападения и т.д.

Весьма полезными являются и дополнительные функции  ЦЗ. Например, автоматическая блокировка дверей и багажника  после того, как автомобиль разгоняется до определенной скорости.

Достаточно удобна и двухэтапная разблокировка дверей автомобиля (первое нажатие на пульте открывает только дверь водителя, а второе все остальные двери). Казалось бы, при выборе лучше отдавать предпочтение решениям с расширенным функционалом. Однако  на деле вполне можно обойтись и простым ЦЗ, который работает в паре с сигнализацией, открывая и закрывая двери при поступлении сигнала о постановке на охрану или снятии с охраны.

Более того, простые варианты представлены обычным механическим центральным замком. Такая версия достаточно надежна, в то время как отдельная дистанционная блокировка дверей сложнее и может чаще давать сбои и выходить из строя.

С учетом того, что дистанционное управление зависит от брелка или кнопки на ключе, проблемы могут возникать в результате того, что садятся батарейки, повреждаются кнопки управления замком и т.д.

На практике, сегодня лучшим решением считается центральный замок, совмещенный с сигнализацией. Данный вариант означает, что все системы безопасности работают в связке, это удобно и практично. Также можно подобрать комплект оборудования одного производителя, что исключает конфликты устройств, сложности подключения, программирования и т.д.

Если же рассматривать выбор центрального замка в машину, не следует останавливаться на бюджетных вариантах. Обычно подобные изделия служат не долго, замок может заклинить. В случае покупки более дорогих аналогов, следует проверить тягу, крепления, осмотреть весь комплект.

Как правило, замок хорошего качества не может стоить дешево. Однако среди неплохо зарекомендовавших себя вариантов можно выделить Tiger, Convoy и StarLine. Также перед приобретением важно учитывать тип крепления и достаточную мощность привода, чтобы устройство корректно работало в автомобиле той или иной модели и марки.

Установка центрального замка

Итак, если в машине не работает центральный замок, требуется замена центрального замка на более продвинутый аналог или замок устанавливается на машину, где такого устройства изначально нет, тогда данную процедуру можно выполнить как в автосервисе, так и своими руками. Другими  словами, нужно знать, как установить центральный замок  правильно.

Для проведения установки нужно иметь:

• установочный комплект ЦЗ;
• медные двухжильные провода (длина до 4 м);
• кусачки для резки кабелей;
• отвёртка крестовая, изолента, плоскогубцы;
• гаечные ключи, дрель со сверлами, тиски;

Сама установка центрального замка не является сложной процедурой. Для начала, рекомендуется отдельно изучить инструкцию по установке ЦЗ, идущую в комплекте. В общих чертах, процедура монтажа следующая:

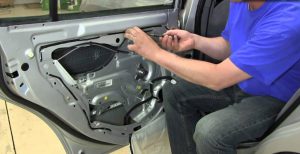

1. Сначала нужно снять карты дверей (дверные панели). Для этого аккуратно снимается обшивка с каждой двери. Заранее нужно подготовить защелки из пластика, так как старые обычно ломаются. На большинстве авто нужно выкрутить винты, сняв накладку дверной рукоятки. Если есть еще болты, откручиваем и их.
2. Далее снимаются клеммы с АКБ, поле чего можно перейти к выбору места установки ЦЗ. При выборе места замок ставят так, чтобы он не мешал стеклоподъемникам, ходу стекла и т.д. Как правило, лучшим местом является левый угол внизу.
3. Когда стекло опускается, за замок в этом месте ничего не должно задевать. Если же подобрать место не получается, возможно, придется самостоятельно делать кронштейн для монтажа.
4. Выбрав место, закрепляем замок саморезами. Далее нужно соединить замок с тягой (тяга отвечает за поднятие и опускание кнопки запирания двери). Кнопка должна работать плавно, без сопротивления.

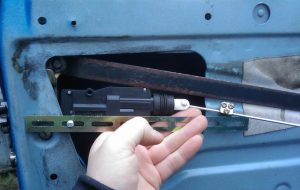

5. Теперь собираем схему центрального замка, выполняя работы по электрической части. Первым делом, ставим актуаторы (зачастую, на каждую дверь). Чтобы поставить актуаторы, нужно высверлить отверстия и закрепить устройства саморезами.
6. После того, как актуатор прикреплен к тяге замка (с учетом того, что ход тяги исполнительного устройства больше, чем тяга замка, следует выполнить совмещение центра хода тяг), от актуаторов ставятся фиксаторы на тяги ручного блока замка для каждой двери.

   Рекомендуем также прочитать статью о том, как установить противотуманные фары на автомобиль, а также как выполняется подключение ПТФ. Из этой статьи вы узнаете об особенностях монтажа противотуманок и их подключении.

7. Обычно от каждого актуатора идет два провода. Их нужно протянуть, используя имеющиеся отверстия или высверливая новые. Кстати, прокладывать проводку не следует по низу двери, так как там часто скапливается влага. Укладываются провода по центру, проводку помещают в резиновую трубку, что служит защитой от перетирания и воды. Далее трубка фиксируется хомутами (по возможности).
8. Следующим шагом становится прокладка проводов стеклоподъемников и подключение их к приводу. Далее подключаются провода к актуаторам. Затем, после вывода проводов, проталкиваем их под приборную панель, а с другой стороны в бардачок.
9. Теперь переходим к укладке проходной трубки, в нее укладываем провода и выполняем подключение проводов к разъему. Также желательно включить в цепь предохранитель, через который проходит соединение с блоком питания центрального замка.
10. Теперь провода центрального замка подсоединяются к корпусу (минус), а плюс к предохранителю со стороны АКБ. Остается накинуть клеммы АКБ и проверить работоспособность центрального замка (как механику, так и электрику). В норме ходить тяги должны легко, без затруднений. Если все работает нормально, можно собирать обшивку дверей и ставить на место.

Обратите внимание, все провода нужно прокладывать в особой гофрированной трубке для защиты от влаги, перетирания, повреждений, замыкания и т.д.

Подведем итоги

Как видно, наличие центрального замка в автомобиле повышает безопасность и комфорт в процессе эксплуатации ТС.  Данное решение позволяет управлять открытием и закрытием замков дверей из салона или снаружи, причем можно реализовать функцию дистанционного управления ЦЗ.

Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы в автомобиле своими руками. Из этой статьи вы узнаете о типах магнитол для авто, а также как подключить магнитолу в машине самому.

Напоследок отметим, что при выборе центрального замка важно следует учитывать его особенности и возможности в плане функционала, а во время установки совмещать данное решение с сигнализацией для синхронной работы всего комплекса. В этом случае будет обеспечено  необходимое удобство при эксплуатации.
