Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Даже с учетом того, что за последнее время спрос на автомобили с автоматической трансмиссией заметно вырос, автомобили, оборудованные механической трансмиссией, все также востребованы.

Коробка МКПП — устройство, в котором выбор передач осуществляется водителем вручную (механически). К тому же эта коробка относится к ступенчатым КПП, поскольку крутящий момент в ней изменяется ступенями.

Существует несколько видов МКПП, которые отличаются друг от друга схемой устройства и способом реализации управления. Отметим, что современные коробки на бюджетных авто тросовые (тросиковые МКПП). В этой статье мы рассмотрим, что представляет собой трос МКПП,  а также как поменять трос МКПП в случае возникновения тех или иных неисправностей.

Механизм переключения и трос механической коробки передач

Итак, начнем с особенностей разных МКПП. В зависимости от количества ступеней, такие коробки передач могут подразделяться на:

• четырехступенчатые коробки передач;
• пятиступенчатые коробки передач;
• шестиступенчатые коробки передач и выше.

Также МКПП выполняются по двум разным схемам и делятся на:

• двухвальные МКПП (коробки, имеющие первичный, промежуточный и вторичный валы, устанавливаются на переднеприводные и заднемоторные автомобили);
• трехвальные КПП (коробки, имеющие ведущий и ведомый валы, устанавливаются на заднеприводные автомобили).

Устройство и принцип работы двухвальных и трехвальных механических коробок имеют существенные отличия. Одно из таких отличий заключается в принципе соединения коробки и механизма переключения передач, который напрямую зависит от месторасположения КПП.

• механизм трехвальной МКПП, состоящий из рычага управления и ползунов с вилками, обычно расположен на корпусе коробки;
• механизм двухвальной МКПП, состоящий из рычага управления, соединенного тросами (тягами) с рычагами выбора и включения передач. Рычаги, в свою очередь, соединены с центральными штоками выбора передач с вилками. Механизм расположен отдельно от корпуса коробки.

Далее остановимся более подробно на механизме переключения двухвальной коробки, где чаще всего в механизмах переключения использовано тросовое соединение. Рычаг двухвальной МКПП, как уже упоминалось выше, расположен дистанционно (на рулевой колонке либо в области центрального тоннеля) и соединен с коробкой тросами или тягой, расположенными отдельно от коробки.

Такое расположение имеет свои плюсы и минусы. Среди преимуществ можно выделить отсутствие вибраций рычага коробки, а также дистанционное расположение рычага коробки. Если говорить о недостатках, механизм менее долговечен, возможно не четкое включение передач, периодически требуется регулировка либо замена механизма.

Трос коробки передач: замена

При правильной эксплуатации МКПП необходимо не только следить за техническим состоянием этого узла, но и грамотно обращаться непосредственно с рычагом переключения передач. Так как основные неисправности в механической коробке возникают при неправильной работе водителя с рычагом переключения (резкие включения либо «дерганья»).

В этом случае могут выйти из строя механизмы переключения, синхронизаторы, валы, шестерни, тросы и т.д. Нельзя забывать и о том, что со временем система переключения передач, подвергаясь сильным нагрузкам, также может выйти из строя. Как следствие, отмечается нестабильное включение передач, сложности с включениями и т.п.

Неполадки устраняют регулировкой кулисы либо ремонтом троса. Замена троса переключения достаточно трудоемкая работа, поэтому рекомендуется проводить работы на СТО. Если замену выполнять самостоятельно, необходимо помнить, что тросы переключения передач меняют в паре, поскольку они относятся к одному узлу.

Рекомендуем также прочитать статью о том, почему плохо включаются передачи на механике. Из этой статьи вы узнаете об основных причинах, по которым включение передач МКПП затруднено, нечеткое и т.д., а также что делать в том или ином случае.

Итак, давайте рассмотрим, как поменять трос МКПП. Кстати, замена тросов МКПП практически ничем не отличается от замены тросов АКПП. Разница только лишь в количестве тросов. Последовательность действий при снятии тросов управления МКПП следующая:

• отсоединить провод от клеммы «минус» на АКБ;
• снять облицовку тоннеля пола, затем захватить специальными пассатижами отогнутый край скобы крепления оболочки троса и снять скобу;

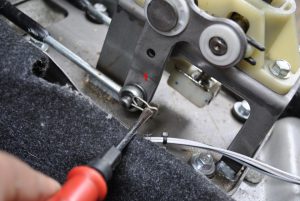

• отсоединить наконечник троса переключения передач от пальца рычага кулисы;
• захватив пассатижами пружинный шплинт крепления наконечника троса, извлечь его из отверстия рычага кулисы;
• снять полку крепления АКБ;

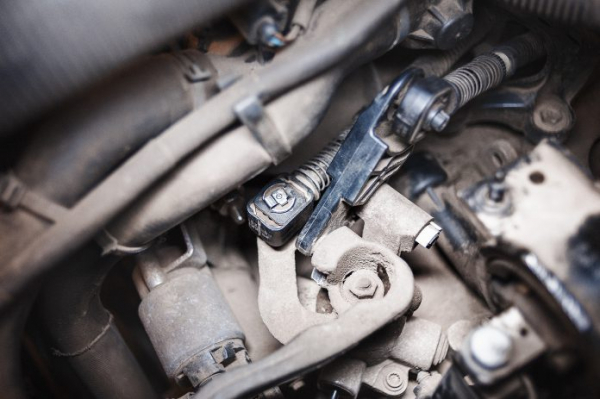

• Сжав пассатижами фиксаторы наконечника троса, отсоединить его от рычага на МКПП;
• Извлечь наконечник оболочки троса из паза кронштейна на механической коробке;

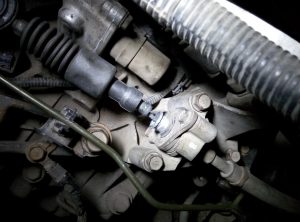

• Отсоединить наконечник троса переключения передач от рычага МКПП и извлечь наконечник оболочки троса из кронштейна;
• Снять «термоэкран» дополнительного глушителя и извлечь из отверстия в основании кузова автомобиля держатель тросов;
• Тросы снять под автомобилем;

Установка новых тросов проводиться в порядке, обратном порядку снятия. Также по окончании требуется отрегулировать привод управления коробкой передач. Обратите внимание, регулировки кулисы и других механизмов должны быть выполнены максимально качественно, чтобы добиться четкого и легкого включения передач.



Что в итоге

Важно понимать, что правильная эксплуатация МКПП (плавное переключение скоростей, переключения с небольшой паузой в «нейтрале» и т.д.)  позволяет продлить срок службы не только самой коробки, но и механизма переключения (тросы МКПП, кулиса).

Рекомендуем также прочитать статью о том, что такое кулиса коробки передач и как выполняются регулировки механизма. Из этой статьи вы узнаете о назначении, устройстве, признаках неисправности и особенностях регулировки кулисы МКПП.

Также соблюдение водителем указанных правил позволяет уменьшить износ синхронизаторов и других элементов в устройстве коробки. В результате своевременная замена масла в МКПП в сочетании с соблюдением ряда рекомендаций касательно эксплуатации трансмиссии данного типа позволяет значительно увеличить ресурс механической коробки передач.
