Что значит FSI двигатель: особенности, ремонт, обслуживание

В широком списке силовых агрегатов немецкого автогиганта VAG (Volkswagen AG) двигатели FSI, MPI, TSI (TFSI), TDI и ряд других установок продолжают пользоваться большой популярностью благодаря своей технологичности и уникальным характеристикам.

Такие моторы ставились ранее и продолжают устанавливаться на разные модели авто под брендом Volkswagen, Audi, Skoda, Seat и другие марки в составе концерна VAG. Сегодня перечисленные выше версии двигателей можно встретить на машинах разных лет выпуска.

Рекомендуем также прочитать статью о том, что такое двигатель GDI. Из этой статьи вы узнаете о конструктивных особенностях, отличиях, преимуществах и недостатках указанного ДВС по сравнению с другими  силовыми агрегатами.

В наших статьях мы уже рассказывали читателям о том, что такое двигатели TSI, которые можно повсеместно наблюдать под капотом моделей Volkswagen, Audi и других марок. В этой статье мы намерены поговорить еще об одном популярном моторе, который известен как FSI, а также подробно рассмотреть принцип работы двигателя FSI. Параллельно будет затронута тема подбора масла для данного типа ДВС, распространенных неисправностей и ремонта указанного агрегата.

FSI двигатель: что это такое

Прежде всего, расшифровка «FSI двигатель» представляет собой  аббревиатуру Fuel Stratified Injection, что дословно означает послойный впрыск топлива. Главным отличием этого ДВС от широко известного сегодня TSI является отсутствие на версии FSI турбонаддува. Другими словами, в этой линейке представлены безнаддувные (атмосферные) бензиновые двигатели FSI с прямым (непосредственным) впрыском топлива.

Рекомендуем также прочитать статью о том, что такое двигатель TDI. Из этой статьи вы узнаете о конструктивных особенностях, отличиях, преимуществах и недостатках данного типа силовых агрегатов.

Двигатель FSI не является «свежей» разработкой, так как готовый агрегат в качестве первых тестовых образцов появился в далеком 1998 г. Через два года этот мотор начали серийно устанавливать на модели Volkswagen. Отметим, что по состоянию на 2016 год  последней моделью Volkswagen с FSI остается внедорожный автомобиль Touareg 4 WD. На других моделях двигатель FSI  сегодня уступил место версии TSI (TFSI) или MPI.

Двигатели FSI: недостатки и основные преимущества

Начнем с основных плюсов и принципов работы. Отличительно особенностью атмосферных ДВС линейки FSI можно считать реализацию впрыска горючего и схему устройства системы питания. Дело в том, что система топливоподачи на таких моторах конструктивно получила сразу два контура. В первом контуре давление низкое, во втором более высокое.

Контур с низким давлением в списке составных элементов имеет:

• топливный бак;
• бензонасос;
• фильтр горючего;
• перепускной клапан;
• регулятор давления топлива;

Устройство контура высокого давления предполагает наличие:

• топливного насоса высокого давления;
• магистралей высокого давления;
• распределительных трубопроводов;
• датчика высокого давления;
• клапана-предохранителя;
• инжекторных форсунок;

Также в конструкцию включен адсорбер и специальный клапан его продувки.

На простых бензиновых агрегатах топливный впрыск реализован так, что горючее подается во впускной коллектор, а на моторах FSI горючее впрыскивается сразу в камеру сгорания (непосредственный впрыск). Инжекторные форсунки на этих моторах имеют 6 отверстий, что позволяет наиболее эффективно распределить топливо в камере.

Воздух подается в цилиндры отдельно посредством заслонки. В результате удается добиться наилучшего смесеобразования и однородности рабочей топливно-воздушной смеси. Такая смесь полноценно и равномерно сгорает в двигателе, отдавая максимум энергии поршню на разных режимах работы ДВС.

По этой причине двигатели FSI обеспечивают лучшую разгонную динамику, отличаются высокой экологичностью и экономичностью. В ряде случаев такие моторы экономят до 2.5 литров топлива на 100 км. пути по сравнению с простыми аналогами в одинаковых условиях.

Вернемся к особенностям. Как уже было сказано выше, для бесперебойной работы бензинового двигателя с прямым впрыском инженеры в конструкцию FSI отдельно внедрили контур высокого давления. Такое давление необходимо для максимально точного и экономичного впрыска.

Давление впрыска создает топливный насос высокого давления, который берет топливо из контура низкого давления. Такая конструкция отдаленно напоминает дизельный двигатель. Более того, топливный насос высокого давления  нагнетает горючее не постоянно, а с учетом необходимости применительно к тому или иному режиму работы агрегата.

Другими словами, во время резких ускорений и роста нагрузок давление поднимается до 0.5 Мпа, при этом во время езды накатом показатель давления в контуре  может находиться на отметке всего 0.05 Мпа. Добиться такого гибкого управления насосом позволяет отдельный  электронный блок управления, а также наличие датчика низкого давления.

Динамичная работа электронных систем управления позволяет подавать в цилиндры строго ограниченное количество топлива применительно к режиму работы. Другими словами, исключается излишнее обогащение или обеднение топливно-воздушной смеси. Параллельно с этим впрыск послойный, то есть двойной. Это значит, что горючее дозируется между тактом впрыска и тактом сжатия.

Такое решение позволяет добиться экономии горючего и снизить токсичность выхлопа до общего прогрева мотора и катализатора, так как в моменты запуска холодного агрегата в цилиндры обычно подается обогащенная смесь.

Недостатки двигателя FSI

Начнем с того, что любой двигатель с прямым впрыском топлива сильно чувствителен к качеству горючего. Параллельно с этим необходимо тщательно подходить к вопросу качества топливных фильтров и строго соблюдать регламент замен. Исключением в этом случае не стал и рассматриваемый нами мотор FSI.

• Низкое качество горючего часто становится причиной проблем с топливной аппаратурой на этом ДВС. Форсунки нужно постоянно чистить, так как мелкие проблемы с впрыском позже перерастают в серьезные поломки. Также в моторах данного типа следует регулярно менять свечи зажигания и отдельно следить за их состоянием.
• Если брать во внимание распространенные неполадки и двигатели FSI, проблемы в этой линейке могут возникнуть с холодным запуском. Виновником принято считать все тот же послойный впрыск и стремление инженеров снизить токсичность выхлопа во время прогрева.

Другими словами, агрегат может просто не завестись в сильные морозы.  Данное явление встречается не на всех автомобилях с таким мотором, так как производитель устранил ошибку в более поздних версиях, программно изменив прошивку электронных систем.

• Также владельцы отмечают сильно повышенный расход топлива во время поездок, когда мотор данного типа еще не вышел на рабочие температуры.

На примере распространенного 2.0 литрового FSI становятся очевидны и другие присущие этому двигателю проблемы.

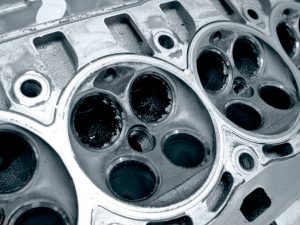

• Как правило, на отрезке 100-150 тыс. км. на впускных клапанах скапливается значительное количество нагара. В этом случае нагар на клапанах приводит к  тому, что двигатель работает нестабильно и шумно, падает мощность, увеличивается расход. Такой нагар в некоторых случаях можно удалить только механически, то есть нужен разбор и ремонт двигателя FSI.

Добавим, что такая проблема усиленного нагарообразования больше актуальна для ранних версий агрегата, так как позже изготовитель поменял прошивку в блоках управления топливоподачей. При этом все равно нельзя исключать усиленное образование нагара применительно ко всем модификациям этого агрегата.

• Еще следует выделить повышенный расход моторного масла, причем как на ранних версиях, так и на более поздних. Главным симптомом явных проблем становится то, что уровень смазки быстро снижается. В этом случае зачастую необходима диагностика, а частым вердиктом становится капитальный ремонт двигателя.

Что касается вопроса расхода и какое масло для двигателя fsi лучше лить, главное условие, это придерживаться допуска VW 504 00/507 00. Сезонность нужно учитывать индивидуально, так как слишком жидкое масло (например, 0W-30) может очень сильно расходоваться на угар. По этой причине многие владельцы этого мотора при подборе смазки останавливают свой выбор на 5W-30.

• В отдельных случаях также отмечено, что быстро выходит из строя каталитический нейтрализатор, появляются проблемы с работой лямбда-зондов. Также неисправности возникают с распределительными валами и механизмом изменения фаз газораспределения, выходят из строя датчики ЭСУД. Малейшие сбои в работе агрегата приводят к тому, что на приборной панели загорается «сheck» и мотор требует проведения диагностики.
• Различные версии FSI могут иметь как цепной привод ГРМ, так и ремень ГРМ. Учитывая то, что агрегат достаточно технологичный, обрыв ремня ГРМ в этом случае может привести к очень серьезным последствиям, то есть отделаться только заменой погнутых клапанов уже не получится.

Что в итоге

1. Если оглянуться назад, то в 2000 году FSI с рабочим объемом 1.4 литра занял в своем классе почетное место лучшего агрегата.  Через 6 лет новая версия 2.0 FSI снова получила высокую оценку благодаря выдающейся разгонной динамике, хорошему подхвату на любых оборотах, сниженному выбросу вредных веществ в составе выхлопных газов и топливную экономичность.
2. Однако затем этот двигатель стал активно вытесняться другими аналогами и разработками. Более того, сегодня FSI является такой версией силового агрегата, от которой фактически отказался сам производитель. Причины для этого очевидны, так как мотор атмосферный, при этом имеет сложную конструкцию, требователен к качеству топлива и достаточно дорогой в ремонте.
3. С учетом вышесказанного становится понятно, почему на своих бюджетных моделях авто VAG теперь устанавливает более простые и дешевые MPI, а на основе технологичного FSI производитель построил целую линейку более новых и производительных моторов с турбонаддувом TSI (TFSI).

Напоследок добавим, что при этом FSI никак нельзя считать неудачным или проблемным. Большое количество свойственных ему неполадок  и сбоев не менее часто встречается и  на других двигателях, схожих по особенностям конструкции и характеристикам.

Как показывает практика, при должном уходе, своевременном обслуживании и поддержании нормальной работоспособности всех элементов такой двигатель легко перешагивает среднюю отметку в 200-250 тыс. км. без каких-либо серьезных ремонтов, радует владельцев стабильной работой, уверенным разгоном и топливной экономичностью.
