Датчик Холла: назначение и принцип работы

Датчик Холла (датчик положения) представляет собой датчик магнитного поля. Работа устройства основана на эффекте Холла. Данный эффект основан на следующем принципе: если поместить определенный проводник с постоянным током в магнитное поле, то в таком проводнике возникает поперечная разность потенциалов (напряжение Холла). Другими словами, устройство служит для измерения напряжённости магнитного поля. Сегодня датчик Холла может быть как аналоговым, так и цифровым.

Рекомендуем также прочитать статью о том, что такое датчик положения распределительного вала (ДПРВ). Из этой статьи вы узнаете об особенностях работы указанного решения на дизельных и бензиновых двигателях.

Сфера применения датчиков Холла очень широка. Устройство используется в таких схемах, где требуется бесконтактное измерение силы тока. Что касается автомобилей, датчик Холла служит для измерения угла положения распределительного или коленчатого вала, а также нашел свое применение в системе зажигания, указывая на момент образования искры.

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

• постоянного магнита;
• лопасти ротора;
• магнитопроводов;
• пластикового корпуса;
• электронной микросхемы;
• контактов;

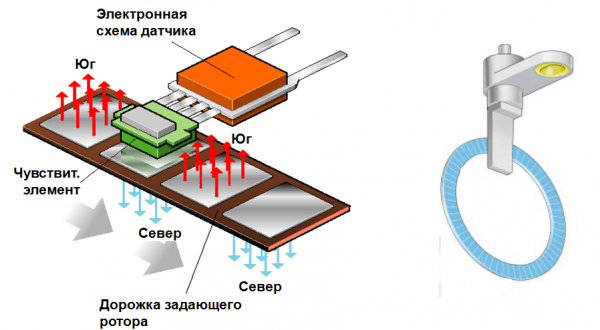

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

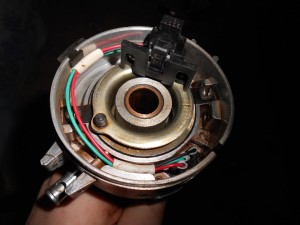

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Рекомендуем также прочитать статью об устройстве топливного электробензонасоса, а также о механическом решении. Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данных устройств.

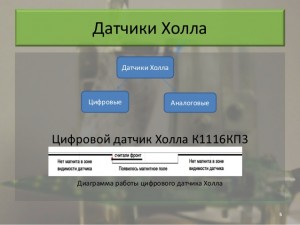

Аналоговые и цифровые решения

Датчики на основе эффекта Холла фиксируют разницу потенциалов. Аналоговое решение, рассмотренное выше, основано на преобразовании индукции поля в напряжение с учетом полярности и силы поля.

Принцип работы цифрового датчика состоит в фиксации присутствия или отсутствие поля. В случае достижения индукцией определенного показателя датчик отмечает наличие поля. Если индукция не соответствует необходимому показателю, тогда цифровой датчик показывает отсутствие поля. Чувствительность датчика определяется его способностью фиксировать поле при той или иной индукции.

Цифровой датчик Холла может быть биполярным и униполярным. В первом случае срабатывание и отключение устройства происходит посредством смены полярности. Во втором случае включение происходит при появлении поля, отключается датчик в результате того, что индукция снижается.

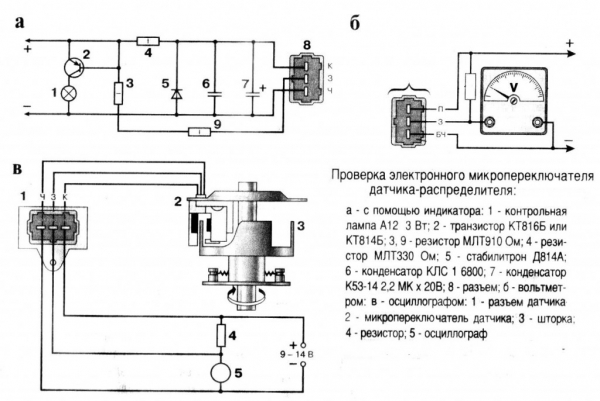

Самостоятельная проверка устройства

Активное использование данного устройства в автомобилях означает, что при появлении определенных неисправностей или сбоев в работе ДВС может возникнуть острая необходимость проверить датчик Холла своими руками.

Перед началом работ по отсоединению разъема кабеля, который подключен к устройству, следует обязательно выключать зажигание!

Игнорирование данного правила может вывести датчик Холла из строя. Необходимо добавить, что проверка устройства при помощи контрольной лампы также недопустима.

1. Одним из самых быстрых способов проверки является установка заведомо исправного подменного датчика на автомобиль. Если признаки неисправности после установки исчезают, тогда причина очевидна.
2. Вторым способом, который подойдет для проверки датчика в системе зажигания, является проверка наличия искры в момент включения зажигания. Дополнительно потребуется осуществить подсоединение концов провода к нужным выходам на коммутаторе.
3. Для максимально точной диагностики устройство лучше всего поверять при помощи осциллографа. Также в определенных условиях датчик проверяют при помощи мультиметра. Указанный мультиметр переводят в режим вольтметра, после чего подсоединяют к выходному контакту на датчике. Рабочий датчик Холла выдаст показания от 0.4 Вольт до 3-х. Если показания ниже минимального порога, тогда высока вероятность выхода датчика из строя.
