Диагностика датчика холостого хода

Регулятор холостого хода предназначен для обеспечения стабильной работы двигателя в режиме холостых оборотов. Управляет работой РХХ ЭБУ, который в зависимости от режимных нагрузок подает питание на биполярный шаговый двигатель регулятора. Рассмотрим, как проверить датчик холостого хода и как понять, что причина плавающих оборотов именно в неисправности регулятора.

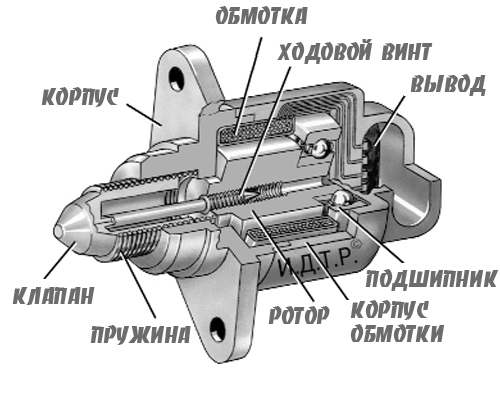

Перед прочтением статьи рекомендуем ознакомиться с устройством и принципом работы РХХ.

Признаки поломки

Нестабильный холостой ход (плавающие обороты).Самопроизвольное поднятие либо падение холостых оборотов двигателя.Автомобиль глохнет при сбросе газа.После запуска холодного двигателя отсутствуют прогревочные обороты. В независимости от положения дроссельной заслонки, для уменьшения времени прогрева катализатора ЭБУ на 200-300 об./мин. поднимает холостые обороты. Если РХХ неисправен, шаговый двигатель не сможет адекватно сместить положение штока с конусной иглой, увеличив тем самым проходное сечение байпасного канала дроссельного узла.При включении мощных потребителей тока обороты падают либо начинают плавать. Включение компрессора кондиционера, вентилятора системы охлаждения либо комбинации электроприборов, нагружающих генератор, повышает нагрузку на двигатель, что приводит к падению количества оборотов. Поэтому в режиме холостого хода ЭБУ с помощью регулятора увеличивает проходное сечение байпасного канала, выравнивая тем самым обороты.

Неисправности

Загрязнение механических элементов, препятствующее нормальному движению штока. Проникающие через воздушный фильтр пылинки смешиваются с парами масла, выхлопными газами из системы вентиляции картерных газов, что со временем приводит к загрязнению элементов дроссельной заслонки. Нагар не только засоряет байпасный канал, уменьшая его сечение, но и попадает внутрь датчика холостого хода. В таком случае шток начинает двигаться с подклиниванием, что приводит к нестабильной работе двигателя.Износ привода червячно-анкерного механизма. Для превращения вращательного движения ротора электродвигателя в поступательное перемещение конусного штока используется червячно-анкерная передача. Износ резьбы червячного механизма сделает невозможным нормальное перемещение штока датчика холостого хода.Неисправность цепи управления. Речь идет об обрывах в электропроводке, коротком замыкании вследствие перетирания изоляции, образовании на клеммах колодок проводов окислов.Поломка электродвигателя. Сам по себе шаговый электродвигатель – крайне надежный механизм, но вследствие неполадок в цепи питания возможно перегорание обмотки. Если вы знаете, как пользоваться мультиметром, то проверить обмотку на обрыв можно с помощью универсального измерителя.Разрушение уплотнительного кольца, вследствие чего происходит подсос неучтенного ДМРВ воздуха.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

Р0505 – код ошибки свидетельствует о неисправности в цепи управления;P0506 – датчик заблокирован, низкие холостые обороты;P1509 – перегрузка цепи управления РХХ;P1513 – замыкание на землю цепи управления датчиком;P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Проверка РХХ мультиметром

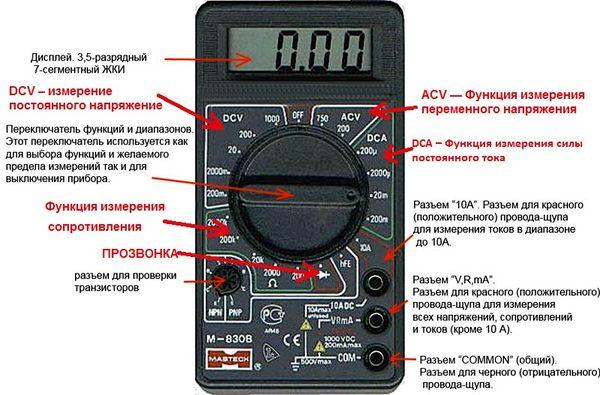

Как проверить датчик холостого хода мультиметром:

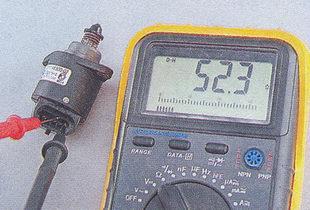

в режиме измерения постоянного тока измерьте напряжение на разъеме регулятора (зажигание должно быть включено). Отсутствие питание будет свидетельствовать об обрыве в цепи управления;проверьте сопротивление обмоток статора в режиме измерения сопротивления (диапазон – до 200 Ом). ШД имеет две обмотки, поэтому нужно следить за правильностью подключения клемм тестера. В технической документации к датчику, установленном на вашем автомобиле, вы можете найти номинальное сопротивление обмоток. К примеру, для РХХ 2112-1148300-02 нормальное сопротивление – 51±2 Ом, а для РХХ 2112-1148300-01 – 53±5 Ом (оба устройства устанавливаются на многие модели ВАЗ). Если показания мультиметра говорят о приближающемся к бесконечности сопротивлении, значит, в цепи обмотки присутствует обрыв.

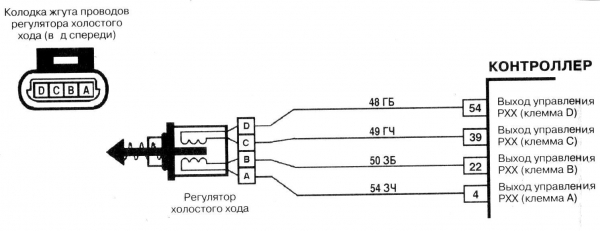

Схема подключения РХХ ВАЗ 2110

Полноценно проверить РХХ можно лишь с помощью специального диагностического оборудования. Но в большинстве случаев проверка мультиметром, визуальный осмотр и дефектовка после разборки позволяют довольно точно диагностировать наличие неисправности.

Помните, что после замены, промывки РХХ необходимо провести программную адаптацию датчика.
