Двухвальная КПП: как устроена и работает
Механическая коробка передач (МКПП) сегодня пользуется меньшим спросом, чем различные виды АКПП, однако вплоть до сегодняшнего дня остается наиболее распространенным агрегатом на территории СНГ и ряда других стран. Как и любая другая коробка передач, указанный тип трансмиссии получает, изменяет и затем передает крутящий момент от двигателя автомобиля на ведущие колеса.
При этом данный тип КПП, в отличие от автоматических коробок, полностью управляется вручную, то есть самим водителем. Коробка «механика» является ступенчатой, крутящий момент изменяется ступенчато путем переключения между передачами (ступенями). Каждая ступень фактически являются парой шестерен с разным передаточным числом.
По конструкции механические коробки передач могут иметь разное количество ступеней, а также устройство. При этом зачастую выделяют двухвальные и трехвальные коробки. В этой статье мы рассмотрим, что такое двухвальная коробка передач, как устроена двухвальная КПП, в чем ее особенности, преимущества и недостатки.
Содержание статьи:

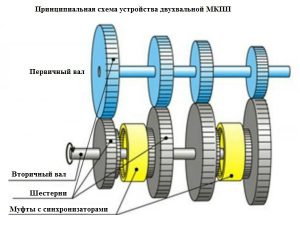

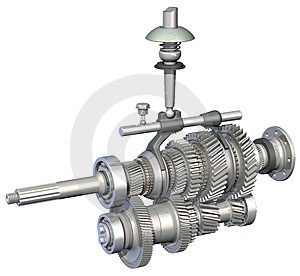

Двухвальная коробка передач: схема устройства и принцип работы
Итак, как уже было сказано выше, МКПП могут иметь разное количество ступеней (передач). Каждая из ступеней имеет свое передаточное число, которое является отношением числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.
При этом самая низкая ступень (пониженная передача) имеет самое большое передаточное число, тогда как самая высокая (повышенная передача) отличается самым малым передаточным числом.
Сами коробки принято делить по общему количеству ступеней (четырехступенчатая МКПП, пятиступенчатая, шестиступенчатая коробка и т.д.). Кстати, сегодня самое широкое распространение имеет пятиступенчатая коробка передач. Также по конструкции выделяются трехвальные и двухвальные КПП.
При этом трехвальная коробка обычно ставится на легковые машины с задним приводом, тогда как на переднеприводных авто двухвальная механическая коробка передач получила широчайшее распространение.
Обратите внимание, по схеме устройства и принципам работы данные коробки заметно отличаются. Далее мы отдельно рассмотрим двухвальную коробку, так как подавляющее большинство современных автомобилей с передним приводом.
Общее устройство двухвальной механической коробки передач (в отличие от трехвальной с промежуточным валом) предполагает следующие составные элементы:
- картер коробки передач;
- ведущий (первичный) вал;
- ведомый (вторичный) вал;
- блоки шестерен и синхронизаторы;
- в картере коробки установлена главная передача, а также дифференциал;
Картер изготавливается из алюминия или магниевых сплавов. В картере КПП размещаются основные элементы коробки и механизмы, также он является резервуаром для трансмиссионного масла. Ведущий вал соединен со сцеплением при помощи имеющегося шлицевого соединения. На валу жестко крепится блок шестерен.
Ведомый вал установлен параллельно, также на нем закреплен набор шестерен. При этом шестерни ведомого вала находятся в постоянном зацеплении с шестернями ведущего вала, а также имеют возможность свободно вращаться на валу. Также на ведомом валу жестко крепится ведущая шестерня главной передачи.
Еще между шестернями ведомого вала расположены муфты синхронизаторов (синхронизаторы). Их работа представляет собой выравнивание, то есть синхронизацию угловых скоростей шестерен ведомого вала с угловой скоростью самого вала посредством силы трения.
Синхронизаторы находятся в жестком зацеплении с ведомым валом, а также имеют возможность продольно двигаться по валу благодаря шлицевому соединению. Большинство современных КПП сегодня имеют синхронизаторы всех передач. Исключением можно считать бюджетные модели, где первая и задняя передача не синхронизированы.
Через главную передачу и дифференциал осуществляется передача крутящего момента от вторичного вала через ряд элементов трансмиссии на ведущие колеса. Дифференциал при определенных условиях позволяет реализовать вращение колес так, что у них будет разная угловая скорость.

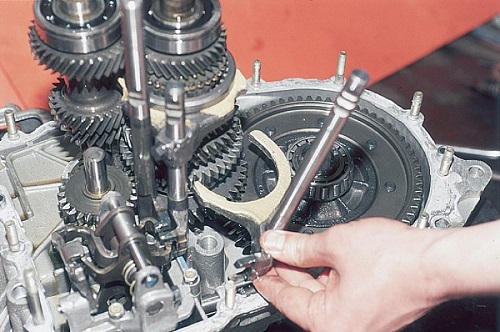

Что касается механизма переключения передач (в отличие от трехвальных КПП, где механизм находится внутри), на двухвальной коробке он расположен отдельно (вынесен наружу из корпуса).
Коробка связана с механизмом переключения посредством тросов (тросовая коробка передач) или специальных тяг. Как правило, самым простым и доступным является соединение тросиками, которое широко используется в устройстве механизмов переключения.
Сам механизм переключения передач двухвальной коробки включает в себя рычаг управления, который соединен тросиками с рычагами выбора, а также включения передач. Указанные рычаги присоединены к центральному штоку переключения передач, а шток имеет вилки.
Для выбора передачи нужно совершить поперечное движение рычагом управления по отношению к оси кузова авто, тогда как для включения той или иной передачи нужно выполнить продольное движение относительно упомянутой оси. В этом состоит главное отличие работы механизма переключения передач двухвальных КПП от трехвальных.
Если иначе, все движения рычага КПП можно разделить на поперечные и продольные. Когда совершается поперечное движение, усилие передается на трос выбора передач, который оказывает воздействие на рычаг выбора передач. Рычаг проворачивает центральный шток вокруг оси, позволяя выбрать передачу.
Далее, когда происходит продольное перемещение рычага, усилие передается на трос переключения передач, который оказывает воздействие на рычаг переключения передач. Указанный рычаг инициирует горизонтальное перемещение штока с вилками. Та или иная вилка на штоке осуществляет смещение синхронизатора КПП, блокируя шестерни ведомого вала.
Еще добавим, что для уменьшения размеров КПП, а также с целью добавления ступеней в некоторых агрегатах может стоять не один ведомый вал, а несколько (два вала или три). На каждом из таких ведомых валов жестко крепится шестерня главной передачи, находящаяся в зацеплении с ведомой шестерней. Фактически, такая коробка имеет сразу несколько главных передач.
Принцип работы двухвальной механической коробки передач
Общий принцип работы двухвальной и трехвальной коробки идентичен. Когда рычаг управления находится в положении «нейтраль», передача крутящего момента от двигателя на ведущие колеса не происходит. После того, как водитель перемещает рычаг, вилка также смещает муфту синхронизатора.
Синхронизатор выравнивает угловые скорости шестерни выбранной передачи и ведомого вала.
Рекомендуем также прочитать статью о том, какие бывают виды коробок передач. Из этой статьи вы узнаете о разновидностях КПП, отличиях и особенностях различных типов коробок передач.
Затем зубчатый венец синхронизатор входит в зацепление с зубчатым венцом шестерни. Результат- шестерня на ведомом валу блокируется (включается передача, шестерни которой формируют пару с тем или иным передаточным числом).
Таким образом, коробка передач начинает передавать крутящий момент от двигателя на колеса. Еще отметим, что задний ход реализован отдельной задней передачей. Само изменение направления вращения становится возможным благодаря использованию промежуточной шестерни заднего хода, которая ставится на отдельную ось.
Что в итоге
Как видно, устройство двухвальной КПП относительно простое по сравнению с трехвальными аналогами. Более того, механизм управления тросиковых коробок позволяет сделать переключения более четкими. Также отсутствует ряд характерных проблем с механизмом выбора и включения передачи, которые присущи коробкам, где указанный механизм находится внутри корпуса коробки в масле.
Рекомендуем также прочитать отдельную статью о том, как устроена коробка переключения передач. Из этой статьи вы узнаете о конструкции коробки передач, составных элементах, назначении и принципах работы.
Напоследок отметим, что при соблюдении правил эксплуатации и своевременном обслуживании, а также качественных настройках и регулировках «кулисы» и других элементов, двухвальная коробка передач отличается достаточно большим ресурсом и высокой надежностью.
Ремонт двухвальной коробки также не представляет особых сложностей для опытных специалистов. Такие качества делают данную КПП надежным и комфортным решением для многих легковых автомобилей с передним приводом.
