Где установлен датчик температуры мотора
Датчик температуры охлаждающей жидкости (ДТОЖ) – элемент ЭСУД, который позволяет определить температуру двигателя. Указанный элемент не только определяет температуру ДВС и показывает степень нагрева охлаждающей жидкости на приборной панели большинства автомобилей, но и активно взаимодействует с ЭБУ на современных ТС. С учетом показаний ДТОЖ электронный блок управления после запуска мотора определяет количество шагов регулятора холостого хода, корректирует подачу топлива, угол зажигания (УОЗ) и т.д.
Рекомендуем также прочитать статью о том, что такое ЭСУД. Из этой статьи вы узнаете о назначении, устройстве, основных функциях и других особенностях электронной системы управления двигателем.
Температуру ОЖ контроллер рассчитывает по показателям напряжения на устройстве для замера температуры, которое имеет переменное сопротивление. В норме на холодном двигателе напряжение падает сильнее, на прогретом моторе напряжение снижается меньше. Отметим, что указанная деталь выходит из строя достаточно редко, но такую вероятность не стоит исключать. В этой статье мы поговорим о том, где стоит датчик температуры двигателя, а также как проверить датчик температуры двигателя самому.
Содержание статьи:
Датчик температуры ДВС
Начнем с того, что датчики температуры в автомобиле измеряют нагрев ОЖ, также может измеряться температура моторного масла, температура наружного воздуха и т.д. На современных высокотехнологичных авто устанавливается несколько температурных датчиков, которые располагаются в области каналов системы охлаждения и системы смазки.
Подобные решения позволяют ЭБУ динамично вносить изменения в работу ДВС с учетом того, как двигатель нагревается под определенной нагрузкой в разных режимах работы. Боле простые решения для измерения температуры двигателя обычно включают в себя два базовых элемента: датчик температуры и подсоединенный к нему блок температурного датчика. Что касается типов устанавливаемых устройств, они могут быть магнитными и биметаллическими. Добавим, что на старых автомобилях можно встретить капиллярные датчики температуры двигателя, но подобные устройства уже не используются.
В основе современных решений для замера температуры охлаждающей жидкости лежит терморезистор. Указанный резистор изготавливается из оксида никеля/кобальта, измеряет сопротивление зависимо от температуры. Использование таких материалов в устройстве обусловлено тем, что во время роста температуры происходит увеличение количества свободных электронов. В результате происходит уменьшение сопротивления. Благодаря такой особенности решение позволяет непрерывно и точно контролировать степень нагрева ОЖ.
Термистор размещается внутри датчика температуры. Как правило, устройство работает на основе отрицательного температурного коэффициента. На элемент подается напряжение, а с прогревом сопротивление на устройстве уменьшается. Другими словами, максимум сопротивления датчик выдает тогда, когда двигатель холодный. ЭБУ фиксирует такие изменения напряжения, определяя температуру силового агрегата. Также встречаются конструкции, которые работают на основе положительного температурного коэффициента. Принцип работы похож на описанный выше, разница заключается в том, что с подъемом температуры сопротивление не уменьшается, а увеличивается.
Расположение датчика температуры двигателя

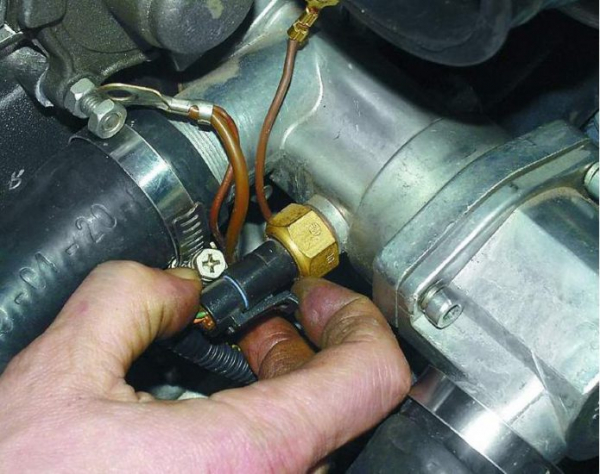

Место установки датчика температуры обусловлено тем, что устройство должно стоять на пути течения охлаждающей жидкости, так как наконечник устройства должен напрямую контактировать с охлаждающей жидкостью. По этой причине температурный датчик обычно ставят на участке, по которому ОЖ движется из двигателя к радиатору системы охлаждения. Теперь давайте точнее ответим на вопрос, где стоит датчик температуры двигателя. Местами установки может являться корпус термостата. Также элемент может быть установлен на головке блока цилиндров или на верхнем шланге радиатора.
Добавим, что термистор помещается в теплопроводный корпус, в котором имеется резьбовое отверстие для вкручивания датчика. Дополнительно на корпусе присутствует электрический разъем. Достаточно часто ДТОЖ вкручен в выпускной патрубок ГБЦ. В некоторых силовых агрегатах устанавливают сразу два датчика.
Одно из устройств определяет температуру на выходе из ДВС, а другое измеряет температуру на выходе из радиатора. Отметим, что малое количество тосола или антифриза в системе охлаждения двигателя может привести к тому, что данные, поступающие от датчика, будут недостаточно точными.
Рекомендуем также прочитать статью о том, чем отличается антифриз от тосола. Из этой статьи вы узнаете об основных отличиях данных охлаждающих жидкостей, а также можно ли смешивать тосол и антифриз между собой.
Неисправности и проверка датчика температуры мотора
Выход из строя или неправильная работа датчика температуры ДВС на автомобилях с ЭСУД может быть причиной нестабильной работы всего силового агрегата. В списке основных признаков, по которым можно определить неполадки ДТОЖ, отмечены:
- холодный двигатель плохо заводится, особенно при низкой наружной температуре;
- цвет выхлопа во время прогрева может указывать на переобогащение смеси;
- наблюдается перерасход топлива при езде;

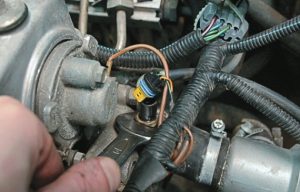

Прежде чем принять решение о том, что необходима замена датчика температуры охлаждающей жидкости, необходимо провести диагностику устройства. Дело в том, что наиболее частой причиной является не сам датчик, а неисправности его контактов. Следует отсоединить электрический разъем от датчика, после чего осмотреть сами контакты на предмет окисления, коррозии и т.п. Параллельно с этим необходимо исключить возможные дефекты электропроводки к устройству. Не следует забывать и о том, что низкий уровень охлаждающей жидкости в системе также может привести к сбоям в работе датчика. По этой причине нужно проверить уровень ОЖ и долить антифриз или дистиллированную воду при такой необходимости. Если имеются течи радиатора, расширительного бачка или патрубков, тогда следует для начала устранить возникшие неполадки.

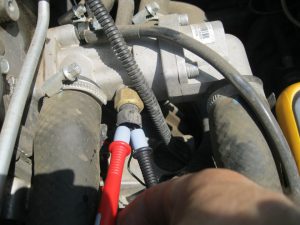

В том случае, если визуальный осмотр не дал результатов (система охлаждения герметична, уровень ОЖ в норме, контакты ДТОЖ в полном порядке), тогда необходима проверка датчика температуры охлаждающей жидкости. Проверить датчик температуры двигателя можно своими руками. Для диагностики понадобится мультиметр, при помощи которого нужно измерить сопротивление и напряжение датчика. Замеры осуществляются с учетом различных температур рабочей жидкости в системе охлаждения.
Проверка сводится к тому, что после запуска холодного двигателя и с дальнейшим ростом температуры ОЖ сопротивление датчика должно снижаться. Также возможен вариант увеличения сопротивления в том случае, если стоит датчик на основе положительного температурного коэффициента. Изменения сопротивления должны происходить в соответствии с показателями, которые считаются нормой. Такие показатели можно найти в специальной технической литературе или других доступных источниках. Отклонения в показаниях от нормальных во время проверки можно считать признаком неисправности самого датчика температуры двигателя. В такой ситуации устройство следует заменить.
