Гибридный двигатель: что это такое?

Гибридный автомобиль (hybrid) представляет собой транспорт, который оснащается не привычным двигателем внутреннего сгорания, а так называемым гибридным силовым агрегатом. Главным отличием гибридных автомобилей является то, что транспортные средства данного типа приводятся в движение посредством использования нескольких источников энергии: тепловой и электрической. Другими словами, гибридная машина имеет на борту несколько типов двигателей, которые приводят в движение автомобиль.

Рекомендуем также прочитать статью о том, что лучше выбрать, бензиновый или дизельный двигатель. Из этой статьи вы узнаете об основных плюсах и минусах указанных типов силовых агрегатов.

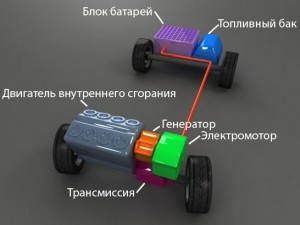

Что касается самого понятия гибридного двигателя, то данный термин многими ошибочно понимается как особая силовая установка. На самом деле под «гибридом» следует понимать несколько двигателей разного типа, которые объединены в комплексную единую систему по преобразованию различных источников энергии в полезную работу. В современном автомобилестроении машины гибриды оснащаются двумя типами силовых агрегатов: электродвигатель работает в паре с двигателем внутреннего сгорания.

Основные преимущества и недостатки гибридных авто

Главным плюсом от использования тандема ДВС и электромотора стало заметное снижение расхода горючего. Показатель расхода топлива у современных гибридных машин до 30 % меньше по сравнению с обычными авто. Сжигание меньшего количества бензина или солярки одновременно позволило снизить уровень токсичности гибридов. Получается, гибридные авто являются  более экономичными и дружелюбными к окружающей среде сравнительно с традиционными аналогами, которые оснащаются только ДВС. Также гибриды производят меньше шума в процессе работы.

Что касается электромобилей, гибридные решения сравнительно с электрокарами имеют больший запас хода, а также являются «универсальными» с точки зрения повседневной эксплуатации. Гибрид не требует обязательной зарядки от электросети и заправляется простым бензином. После сжигания топлива часть энергии накапливается в аккумуляторе, от которого приводится в действие электродвигатель. Дополнительным источником питания для заряда аккумулятора выступает рекуперация торможения, то есть преобразование кинетической энергии движущегося авто в электричество.

Также гибридные авто имеют целый ряд конструктивных решений и максимум вспомогательных систем для высокой экономичности и снижения уровня вредных выбросов: система старт-стоп, изменение фаз ГРМ, система EGR, подогрев ОЖ отработавшими газами и т.д.

К недостаткам гибридов эксперты относят высокую начальную стоимость, а также определенные сложности в процессе ремонта и обслуживания подобных машин. Еще одним минусом является возможный критический разряд аккумулятора гибрида и быстрый выход из строя данного элемента в условиях значительных колебаний температур.

Стоит добавить, что хотя гибридные машины демонстрируют высокие показатели экономичности в городском потоке (постоянные остановки, работа в режиме холостого хода, движение на малых скоростях), на трассе эффективность гибридной силовой установки не так заметна. Дело в том, что в основе работы гибридов лежит определенное распределение нагрузок между агрегатом на электротяге и двигателем на углеводородах. Для поддержания высокой скорости основная нагрузка ложится именно на ДВС, в результате чего расход топлива закономерно возрастает.

Как взаимодействует ДВС и электромотор в гибридах

Одной из первых разработок была схема, в которой каждая из силовых установок задействуется при определенных условиях. Если машина простаивает или движение происходит на малой скорости, тогда колеса крутит электродвигатель. Для ускорения и дальнейшего поддержания скорости подключается бензиновый двигатель. Последующее развитие технологии привело к тому, что на гибридах встречается несколько вариантов реализации взаимодействия привычного двигателя и электрического мотора. Такое взаимодействие может быть:

• последовательным;
• параллельным;
• последовательно-параллельным;

Последовательное взаимодействие

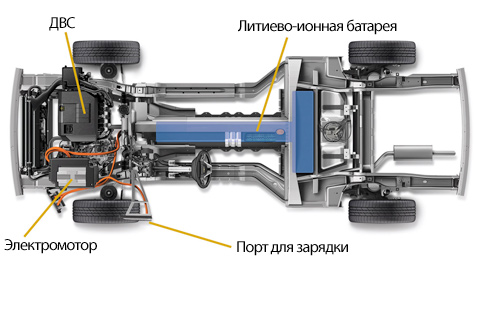

Последовательная схема напоминает электромобили, так как движение транспортного средства реализуется посредством работы электромотора. ДВС в такой конструкции подключается к генератору, от генератора питание поступает на сам электродвигатель, а также параллельно происходит заряд аккумуляторной батареи. На одном заряде литий-ионного аккумулятора с увеличенной емкостью зачастую можно пройти около 50 км. пути, после чего задействуется ДВС, который продлевает указанный отрезок до 10 раз (около 500 км.)

Параллельное взаимодействие

Гибриды с параллельным взаимодействием установок предполагают возможность как отдельной работы ДВС и электромотора, так и одновременное функционирование. Данная конструкция реализуется путем объединения при помощи специальных муфт электрического агрегата, двигателя внутреннего сгорания и трансмиссии. Подобные автомобили гибридного типа получают маломощный электродвигатель, который не только движет автомобиль, но и отдает мощность при разгоне. Зачастую такой электромотор является стартером и автомобильным генератором, конструктивно занимая промежуточное положение между ДВС и КПП.

Рекомендуем также прочитать статью о том, как правильно обкатывать дизельный двигатель. Из этой статьи вы узнаете об основных рекомендациях и предписаниях в период обкатки нового дизельного автомобиля.

Последовательно-параллельное взаимодействие

В указанной конструкции двигатель внутреннего сгорания и электромотор соединяются посредством планетарного редуктора. Особенностью данной схемы реализации является то, что каждая силовая установка может задействоваться и отключаться, отдавая при этом минимум или максимум мощности на колеса. Более того, указанная мощность отдается отдельно или одновременно. В устройстве такой схемы присутствует генератор, который питает электромотор гибрида.

Лидером на рынке гибридных автомобилей сегодня является корпорация Toyota, которая использует последовательно-параллельную реализацию под названием Hybrid Synergy Drive.

Электрический двигатель, ДВС и генератор объединены в общую систему посредством планетарного редуктора. Двигатель внутреннего сгорания отдает минимум мощности на «низах» (цикл Аткинсона), позволяя экономить топливо. Гибридный автомобиль с такой схемой взаимодействия предполагает:

1. Экономичный режим движения только на электротяге с отключенным ДВС, во время которого электромотор питается от аккумулятора.
2. Поддержание заданной скорости путем распределения мощности ДВС на колеса и генератор, от которого питается параллельно работающий электродвигатель. Также осуществляется дозарядка аккумулятора.
3. Режим интенсивного ускорения и серьезных нагрузок, когда ДВС и электромотор работают параллельно. В данном режиме электрический двигатель питается от батареи, без отбора мощности у генератора.

Эксплуатация гибридов: разрушаем мифы

• Гибридные авто являются новинкой, которая до конца не усовершенствована и имеет множество недоработок. Это миф, так как бренд Тойота занимается полномасштабным серийным производством гибридных моделей почти 20 лет.
• В гибридах разряжаются аккумуляторы, что приводит к проблемам. Это правда, но только частично. На начальных этапах развития технологии подобные случаи встречались, но сегодня высокоточная электроника не допускает глубокого разряда батареи.
• Гибридные авто чаще ломаются, их дорого и сложно ремонтировать. Это миф, так как гибридные автомобили не менее надежны в эксплуатации по сравнению с обычными дизельными и бензиновыми ДВС. Большинство СТО комплексно обслуживают гибриды наравне с обычными авто. Более того, КПП в гибридах исключает наличие фрикционов, что делает такую трансмиссию простой и надежной, чего не скажешь о различных типах АКПП. Что касается ДВС, мотор на гибридах чаще работает на низких оборотах, не выходит на пиковые нагрузки. Если также учесть цикл Аткинсона, тогда моторесурс двигателя на гибриде намного больше обычного мотора.
• ДВС гибрида имеет меньшую мощность, такие авто теряют в динамике сравнительно с аналогами. Да, мощность ДВС на гибридах меньше, но за счет добавления электромотора суммарная мощность установок значительно превосходит мощность обычных аналогов с одним бензиновым мотором.
• Расход гибридной машины на практике не сильно отличается от обычного авто. Частично это правда, так как показатель расхода гибридных автомобилей напрямую зависит от режимов езды. Для достижения максимальной экономичности необходимо изменить стиль вождения на медленный, спокойный и плавный, избегая разгонов, активного дросселирования и т.д. Другими словами, сильные нажатия на педаль газа будут давать команду системе управления к тому, что необходимо завести ДВС.

Идея экономии горючего в гибридных авто состоит в том, чтобы при заряженном аккумуляторе как можно дольше двигаться только на электротяге на скоростях до 60 км/ч., чего зачастую хватает в плотном городском потоке. Также необходимо добавить, что система учитывает большое количество факторов: наружную температуру, степень прогрева ДВС и ОЖ, заряд батареи, движение под уклон или на горку и т.д. В разных условиях гибрид может задействовать ДВС, а может передвигаться только на электрической энергии.

• Аккумулятор для гибрида трудно найти в свободной продаже, а также батарея занимает много места в багажнике автомобиля. Это миф, так как аккумуляторы для гибридов всегда доступны к заказу в авто магазинах, а также представлен широкий выбор на различных Интернет-ресурсах. Что касается свободного места, батарея практически не занимает полезное пространство в багажном отсеке.
• На гибридную машину нельзя поставить газ. Это миф, так как мировые производители ГБО производят оборудование, совместимое с электронным блоком управления гибридным авто.
