Как отрегулировать педаль сцепления

В автомобиле, особенно с пробегом, время от времени необходимо проводить регулировку различных систем и органов управления. Например, иногда требуется регулировка педали сцепления. Это вполне можно сделать самостоятельно, причем потребуется иметь минимум инструментов.

Сцепление в автомобиле и его назначение

Сцепление служит для возможности разъединения и последующей реализации жесткой связи между ДВС и КПП, то есть необходимо для передачи крутящего момента от двигателя на валы коробки передач, откуда момент передается далее на колеса.

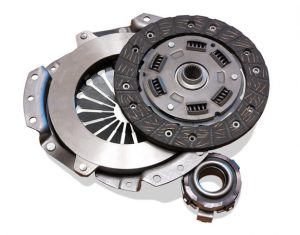

При этом сцепление в автомобиле — сложный механизм, состоящий из нескольких деталей. Главной их них можно считать диск сцепления, который взаимодействует с маховиком двигателя, в результате чего и происходит передача крутящего момента.

Когда прижиматься к маховику, а когда нет, контролирует сам водитель, нажимая на педаль сцепления (включая и выключая сцепление). Если диск прижат, то крутящий момент передается. При выжатой педали диск не прижимается.

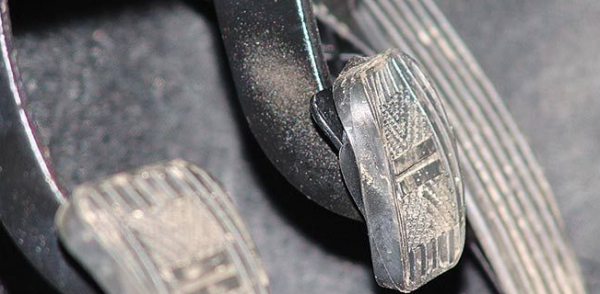

Педаль имеет три положения:

• крайнее верхнее;
• крайнее нижнее (диск отжат);
• среднее, когда в определенный момент диск и маховик начинают взаимодействовать.

До и после среднего положения педаль имеет свободный ход. На разных машинах среднее положение тоже может быть разным. Но водитель может его регулировать, подстраивая под себя. Кроме того, регулировка хода педали сцепления имеет значение для безопасности движения и продления ресурса механизмов и отдельных деталей машины.

Когда нужна регулировка педали сцепления и как выполняется

В процессе эксплуатации, а также после проведения ремонтных работ (например, замена троса или цилиндра, в зависимости от типа сцепления) ход педали, а значит и работа сцепления, может изменяться. Более того, при слишком большом свободном ходе сцепление может выключаться не полностью. То есть, диск будет соприкасаться с маховиком двигателя в любом случае.

С другой стороны, если ход педали будет слишком маленьким, то будет происходить пробуксовка. То есть, движение машины начинается сразу, как только педаль выходит из нижнего положения. При этом теряется крутящий момент, растут нагрузки, возникают сложности при старте с места и т.д.

Водителю не обязательно дожидаться, пока неправильный ход станет педали станет заметен. Можно и нужно проводить профилактику, а также при необходимости регулировку свободного хода сцепления. Для этого понадобится линейка, при помощи которой определится амплитуда общего хода педали.

Рекомендуем также прочитать статью о том, почему педаль сцепления стала мягкой. Из этой статьи вы узанете о причинах мягкой едали сцепления, почему педаль сцепления «упала», а также что делать в этом случае.

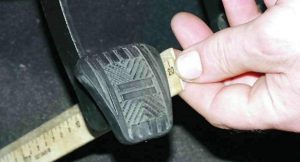

Процедура проста: нужно выжать полностью педаль рукой и замерить расстояние от пола до педали. После этого провести такой же замер, когда педаль будет в крайнем верхнем положении. Разница этих двух чисел – это и есть амплитуда хода. Для большинства автомобилей (классический, так сказать, вариант) она составляет 16 см. Однако лучше свериться с руководством по эксплуатации в каждом конкретном случае.

Свободный ход проверяется несколько иначе. Для этого придется замерить зазор между вилкой и толкателем (элементы сцепления). При оттянутой вилке он должен составлять 4-5 мм.

• Регулировка общего хода педали также необходима. Перед тем, как отрегулировать педаль сцепления, машину для удобства лучше установить на эстакаду, подъемник или смотровую яму. Из инструментов понадобятся гаечные ключи разных размеров (зависит от марки автомобиля).

Если сцепление механическое, то регулировать нужно трос (тросовый привод). Для этого нужно найти регулировочный болт, который находится в подкапотном пространстве. После откручивания контргайки вращают регулировочную гайку. Проверить результат можно новым замером амплитуды (после троекратного нажатия на педаль).

Если сцепление гидравлическое, то полный ход педали регулируется в салоне машины упорным винтом. Свободный ход также регулируется из салона, но придется предварительно определить его величину. Сделать это можно, выжимая педаль рукой и замечая момент, когда появляется сопротивление нажиму.

Величина свободного хода не должна превышать, как правило, 15 мм. Регулировка производится путем вращения штока толкателя главного цилиндра. После всех настроек важно хорошо закручивать контргайки.

Что в итоге

Регулировка свободного хода сцепления, как и общего – процедура несложная. Для ее проведения требуются минимальные знания устройства автомобиля и небольшой набор инструментов: гаечные ключи, линейка. Кроме того, желательно иметь руководство по эксплуатации, в котором указаны величины полного и свободного хода педали.

Рекомендуем также прочитать статью о том, что представляет собой сцепление в коробке-автомат. Из этой статьи вы узнаете об устройстве сцепления на автоматической коробке передач, его собенностях, принципах работы и неисправностях.

Напоследок отметим, что качественно отрегулированная педаль сцепления позволяет управлять автомобилем с МКПП более комфортно, передачи включаются мягче и легче, появляется возможность стартовать и двигаться максимально плавно на низких скоростях и пониженных передачах (без пробуксовок), снижаются нагрузки на трансмиссию, минимизируется износ самого сцепления и т.д.
