Как отрегулировать стояночный тормоз

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

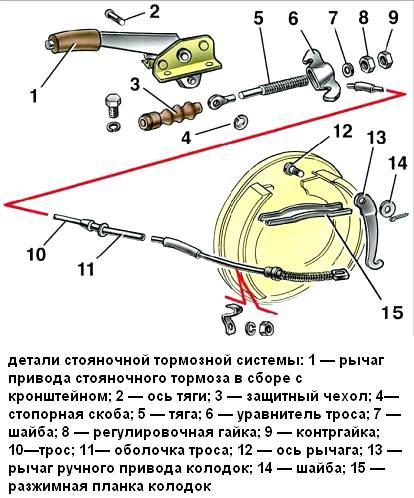

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

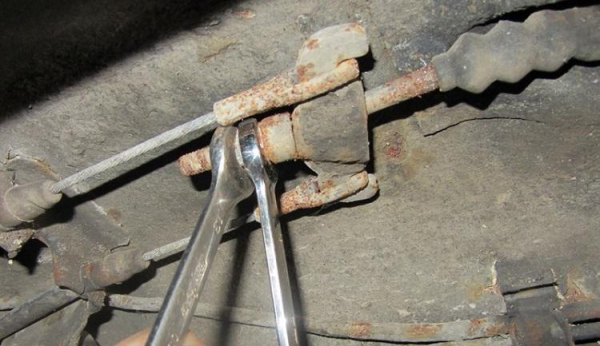

Металлической щеткой очистите резьбу регулировочной тяги.Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Ручник на задних дисковых тормозах

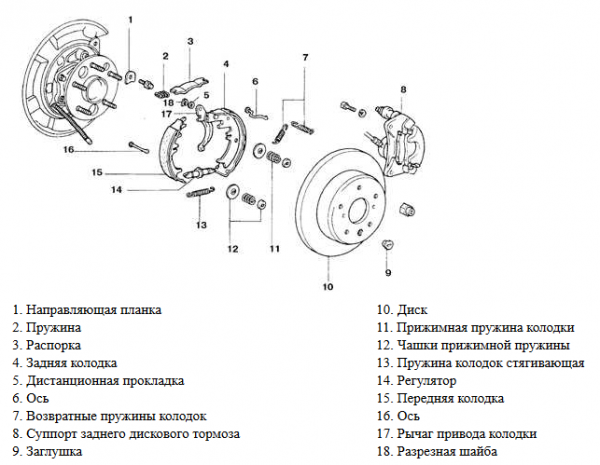

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.

Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.
