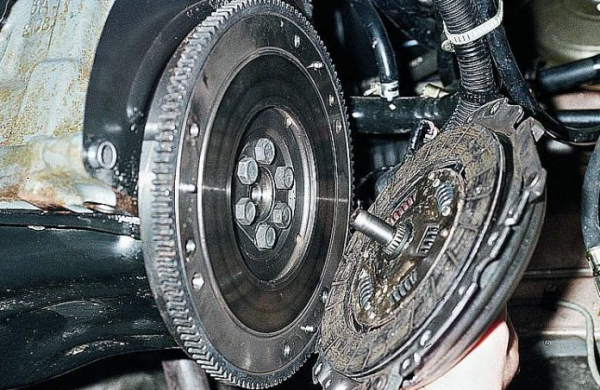

Как поменять сцепление: как ставить диск сцепления

Как известно, механическая коробка передач отличается достаточно высокой надежностью и неприхотливостью. Для такой КПП вполне реальным показателем пробега без ремонта является отметка около 250-300 тыс. км. и более. При этом отдельного внимания заслуживает сцепление, которое нужно менять намного раньше по тем или иным причинам.

Как правило, даже у аккуратного водителя, который умеет ездить на МКПП, сцепление, в среднем, выхаживает 100-120 тыс. км. В дальнейшем из строя выходит выжимной подшипник, могут возникать проблемы с диском и корзиной сцепления. Если же машина эксплуатируется активно и агрессивно, тогда сцепление можно «подпалить» и вывести из строя намного раньше.

Сама замена сцепления на МКПП (в отличие от РКПП) не является крайне сложной процедурой, однако требует наличия определенных навыков и инструментов. Также в процессе установки некоторые владельцы не знают, как правильно поставить сцепление. Далее мы рассмотрим такой нюанс, как поставить диск сцепления при его замене.

Установка диска сцепления: на что обратить внимание

Начнем с того, что благодаря сцеплению автомобиль получает возможность плавно трогаться, передачи переключаются мягко, что способствует нормальной работе всех элементов трансмиссии и самого ДВС с сохранением ресурса узлов и агрегатов.

С учетом того, что  нагрузки на сцепление высокие, срок службы самого сцепления, в среднем, составляет около 100 тыс.км. На его износ указывает потеря тяги, пробуксовки сцепления, неполное выключение сцепления, трудности при переключении передач, педаль сцепления может стать мягкой или, наоборот, слишком тугой и т.д.

Итак, при замене диска сцепления или всего узла в сборе не все знают, какой стороной поставить диск сцепления. При этом важно понимать, что неправильная установка указанного диска приведет к тому, что потребуется повторная разборка, а также возможно быстрое появление различных неисправностей и сбоев в его работе.

Как правило, замена диска выполняется вместе с заменой корзины сцепления, однако в отдельных случаях меняется только диск. Идем далее. Применительно ко многим авто, есть два способа заменить сцепление:

• замена сцепления со снятием КПП;
• замена сцепления без снятия коробки;

Не удивительно, что именно второй метод является более удобным. При этом для авто с задним приводом замена выполняется легче. На переднеприводной машине менять сцепление сложнее, однако также возможно выполнить замену своими руками. Давайте остановимся на основных этапах.

• Для реализации задачи потребуется наличие подъемника, эстакады или ямы. Перед снятием сцепления необходимо под колеса автомобиля поставить противооткатные упоры.
• Прежде всего, нужно отсоединить кардан от КПП и рабочий цилиндр. Далее потребуется отключить концевики проводки выключателя огней заднего хода;
• После накидным ключом понадобится открутить крепежные болты, которые фиксируют подушку КПП. Теперь подушку нужно снять;
• Далее нужно отодвинуть коробку от мотора на максимально возможное расстояние (чтобы переключатель упирался в днище); Трансмиссия фактически ляжет на входящий патрубок системы выхлопа. По этой причине заднюю часть коробки  нужно дополнительно поддерживать подпором или домкратом;
• Далее, отводя маховик, потребуется открутить 6 крепежных болтов на корзине сцепления.  Для  того, чтобы получить доступ к фиксирующим элементам, нужно периодически проворачивать коленвал;
• Затем в появившийся паз и посредством смещения корзины сцепления снимается сам диск. Чтобы снять корзину, нужно сдвинуть ее по направлению к ДВС. На последнем этапе потребуется снять вилку и выжимной подшипник;
• Замена сцепления выполняется в обратном порядке. При этом предварительно в отверстие подшипника первичного вала коробки передач наносится специальная смазка, а также площадь трения и касания прижимного диска протирается ветошью.

Что касается установки диска сцепления, ставить его нужно выступающей частью, обращенной к корзине. Кстати, на кожух и маховик заранее наносятся метки, которые далее нужно совместить, что позволяет избежать нарушений  балансировки.

Также во время выполнения работ нужно отцентровать ведомый диск относительно  оси коленчатого вала. Чтобы реализовать задачу, нужно использовать правило, которое  является имитацией шлицевой части первичного вала. Правило после монтажа должно с легкостью выниматься.

Сами болты крепления нужно затягивать с равным усилием попеременно, чтобы не допустить сдвигания кожуха. Обратите внимание, на боковой стороне кожух имеет равномерно выполненные выемки (по форме напоминает прямоугольник).

В указанные выемки плотно входят 3 ступицы нажимного диска. Данное конструктивное решение  является гарантией эффективной передачи крутящего момента на диск одновременно с возможностью его смещения относительно оси при включении сцепления.

Между нажимным диском и кожухом имеется 18 пружин, которые размещены попарно. Пружины имеют  витки, которые выполнены в разные стороны. Это позволяет исключить риски возможного заклинивания. Также чтобы рабочий диск не перекосился и одновременно было достигнуто подходящее усилие, установленные пружины должны быть из одной группы.

От избыточного нагрева во время  пробуксовки сцепления пружины защищены шайбами, которые выполнены  из прессованного асбестового материала, который отличается жаропрочностью и способностью отводить тепло.

Еще на концах хвостовых вилок имеются сферические гайки с коническими пружинами. Такое решение способно обеспечить определенное качение элемента, которое нужно для того, чтобы нивелировать расстояние между осями в момент отвода диска.

Полезные советы и рекомендации

В процессе замены всего сцепления или только диска сцепления  рекомендуется наносить на рабочую поверхность корзины  маленькие точки клея типа «клей — момент». Затем диск нужно положить на корзину (положение пружинами от себя), после чего  аккуратно выровнять по краям. Нанесение клея позволяет добиться фиксации деталей, что исключает их случайное смещение в процессе установки.

Рекомендуем также прочитать статью о том, почему после замены сцепления не включаются передачи. Из этой статьи вы узнаете об основных причинах затрудненного включения передач после замены сцепления, а также что делать в случае, когда владелец поменял сцепление, но передачи не включаются или включаются с трудом.

Также после финальной сборки и установки КПП, следует включить передачу, выжать сцепления и затем прокрутить двигатель стартером. Если не замечено вибраций и посторонних звуков, а включение передачи происходит без затруднений, это говорит о правильной сборке всех элементов.

Что в итоге

Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.

Рекомендуем также прочитать статью о том, как поменять сцепление на коробке DSG. Из этой статьи вы узнаете, как выполняется замена сцепления ДСГ, а также что нужно учитывать при замене пакетов сцепления на КПП данного типа.

Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления,  нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.
