Как проверить датчик холостого хода: диагностика ДХХ своими руками
Инжекторный двигатель, в отличие от устаревших карбюраторных аналогов, работает под управлением электронно-механической системы. При этом электронные компоненты являются основными, образуя электронную систему управления двигателем (ЭСУД).
Если просто, электронная система управления двигателем фактически является набором датчиков, которые передают свои показания на ЭБУ. В свою очередь, контроллер фиксирует полученные данные, после чего формирует управляющие сигналы и посылает команды на исполнительные механизмы.
При этом в списке основных датчиков можно выделить: датчик коленвала, датчик распредвала, температурный датчик, датчик положения дроссельной заслонки, а также ДМРВ и датчик-регулятор холостого хода (датчик РХХ). Далее мы рассмотрим, где находится датчик холостого хода, какие признаки его неисправности, а также как проверить датчик холостого хода.
Содержание статьи:
Неисправности датчика холостого хода

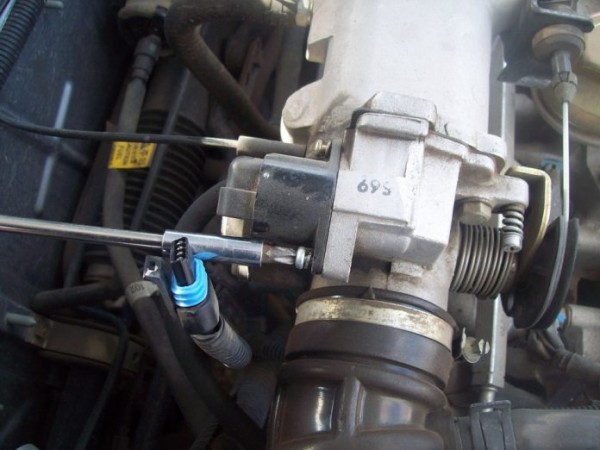

Итак, датчик холостого хода (также называют регулятор холостого хода, клапан холостого хода) отвечает за работу двигателя в режиме холостого хода. Как правило, находится РХХ рядом с ДПДЗ (датчик положения дроссельной заслонки), то есть на дроссельном узле.
На практике, неисправности указанного датчика встречаются не часто, так как устройство достаточно надежное. Однако на бюджетных отечественных авто (например, датчик холостого хода ВАЗ), а также на старых иномарках неполадки и сбои в работе такого регулятора вполне возможны.
При этом водитель должен знать, какие признаки неисправности датчика холостого хода можно выделить, а также как проверить датчик холостого хода:
- Прежде всего, на проблемы с указанным датчиком укажет нарушение работы ДВС на холостых оборотах. Двигатель может работать нестабильно, глохнуть, обороты могут плавать, поднимаясь и опускаясь. При этом данные признаки проявляются «на холодную» и/или «на горячую», на неподвижном авто или в движении при переходе на нейтральную передачу.
- Бывает и так, что не прогретый двигатель работает крайне нестабильно, однако после прогрева работа ДВС нормализуется. При этом, пока мотор не прогреется, приходится подгазовывать, или постоянно держать холостые обороты повышенными.
- Также на приборной панели автомобиля часто горит «чек». Если загорание данного индикатора неисправности сопровождается сбоями в работе на ХХ, тогда необходимо проверять регулятор холостого хода в первую очередь.
Сама проблема состоит в том, что по причине неисправного РХХ на холостых рабочая смесь оказывается слишком «бедной» (много воздуха и мало топлива) или наоборот обогащенной, когда топлива много, но воздуха для эффективного сгорания смеси недостаточно.
Так или иначе, причин для такой неисправности много, при этом одной из них вполне может оказаться датчик холостого хода. Само собой, указанный датчик нужно проверять.
Чистка регулятора холостого хода
Вполне очевидно, что на любом автомобиле с инжектором датчик холостого хода может выйти из строя (РХХ ВАЗ или регулятор холостого хода на иномарке). Обнаружив рассмотренные выше симптомы неисправности и признаки неполадок датчика-регулятора холостых оборотов во время работы ДВС на холостом ходу, клапан холостого хода ВАЗ или другого автомобиля нуждается в диагностике.
При этом не следует торопиться приобретать новый датчик для замены без проверки старого. Еще раз напомним, двигатель может работать нестабильно по целому ряду причин, тогда как регулятор является только одним из возможных вариантов. Также датчик может быть исправен, но загрязнен.
- Для начала нужно почистить датчик холостого хода, так как его загрязнение обычно приводит к серьезным сбоям. При этом место установки такое, что датчик загрязняется достаточно активно, а сам РХХ в силу особенностей конструкции отличается чувствительностью к загрязнениям.

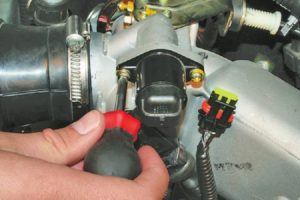

Чистка датчика холостого хода не является сложной процедурой. Основная проблема – снятие самого регулятора. Если вы не уверены, где находится датчик холостого хода на конкретном авто, необходимо заранее изучить мануал. Как показывает практика, РХХ стоит возле датчика положения дроссельной заслонки. В свою очередь, остается только определить местоположение дроссельного узла и ДПДЗ.

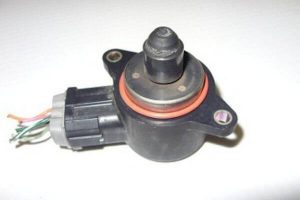

На деле, достаточно карбиклинером или любым другим похожим очистителем намочить мягкую ветошь или вату, после чего аккуратно почистить контакты датчика. Далее остальные элементы регулятора также активно протираются ветошью, смоченной в очистителе. При этом чистить можно интенсивно (например, при помощи мягкой щетки), удаляя грязь с иглы, штока, пружины РХХ.
Как проверить регулятора холостого хода
Что касается диагностики, проверить датчик холостого хода своими руками относительно просто. Сняв регулятор холостого хода, необходимо подать питание на устройство. Далее, на иглу регулятора следует положить палец.
После помощник в салоне включает зажигание. В этот момент на датчик идет напряжение, конусная игла в норме должна сдвинуться с места. Если же игла не движется, это говорит о том, что на датчик не приходит питание или же само устройство неисправно.
Еще одним доступным способом проверки датчика холостого является проверка его сопротивления. Так как регулятор является шаговым электродвигателем, нужно мультиметром проверить сопротивление обмоток. Если показания составляют 50 — 55 Ом, тогда можно считать, что датчик в порядке.
Добавим, что кроме проверок самого регулятора важно проверять и цепи питания/сигналов управления от ЭБУ. Для этого на клеммах разъема датчика во время включения зажигания должно быть напряжение 12 В. Меньшее напряжение укажет на слабый заряд АКБ или другие возможные потери по питанию.
Если же напряжения нет, тогда причиной может быть проводка или блок управления. По этой причине рекомендуется отдельное внимание уделять всем рассмотренным элементам, а не только РХХ.
Рекомендуем также прочитать статью о том, что такое датчик Холла (ДПКВ). Из этой статьи вы узнаете, как работает указанный датчик, для чего он предназначен и где используется в автомобиле, а также какие признаки и симптомы указывают на сбои в работе указанного датчика.
В качестве примера ниже рассмотрена пошаговая проверка РХХ ВАЗ 2115. Подготовив тестер, с регулятора снимается колодка проводов, поле чего проверяется цепь питания. Для этого в режиме вольтметра подсоединяется минусовая колодка на массу, то есть на двигатель, а плюс к колодке проводов (вывод А, вывод D на колодке). Затем включается зажигание и оценивается напряжение (норма — 12 В).
Далее клеммы тестера подсоединяют к выводам A и B, после C и D, замеряя сопротивление (норма 53 Ом). После сопротивление меряется по парам A/C, B/D (норма — бесконечно большое сопротивление). Если показания отличаются, регулятор нужно чистить, ремонтировать или менять.
В любом случае, нужно снять датчик ХХ с автомобиля, подсоединить колодку и пальцем определить работоспособность иглы при подаче питания. В тот момент, когда зажигание включается, игла должна выдвигаться полностью (пальцем можно определить легкий толчок). Опять же, если толчка нет, скорее всего, регулятор неисправен.
Подведем итоги
Как видно, датчик холостого хода является важной и ответственной деталью в устройстве ЭСУД двигателя автомобиля. При этом важно понимать, что РХХ представляет собой электромеханическое решение, то есть проблемы могут возникать части электрики или механики.
Рекомендуем также прочитать статью о том, что такое ЕЛМ327 (ELM327), какие особенности имеет сканер ELM327, как работает данное решение и какой функционал доступен. Из этой статьи вы узнаете о преимуществах сканера ELM327, а также на что обратить внимание при выборе данного устройства перед покупкой.
При этом важно, чтобы датчик корректно работал, на него приходило питание, а также команды ЭБУ выполнялись регулятором точно и своевременно. По этой причине необходимо проверять электрические цепи, контакты и разъемы, а также качество работы самой иглы регулятора и других элементов датчика.
