Как проверить датчик холостого хода: РХХ ВАЗ 2110

Датчик холостого хода 2110 ВАЗ (сокращенно РХХ 2110) – деталь впускной системы инжекторного двигателя автомобиля.  Указанный датчик отвечает за автоматическую стабилизацию и поддержание оборотов холостого хода при полностью закрытой дроссельной заслонке.

Другими словами, основная задача регулятора холостого хода заключается в подаче воздуха в ДВС ВАЗ 2110 в обход дроссельной заслонки. Тем самым, обеспечивая стабильную и бесперебойную работу, датчик холостого хода на ВАЗ 2110 является одним из важных составляющих элементов.

Далее мы рассмотрим устройство и принцип работы, какие признаки указывают на проблемы с РХХ на ВАЗ 2110,  а также где стоит регулятор и как проверить указанный датчик.

Где находится РХХ на ВАЗ 2110: устройство и особенности

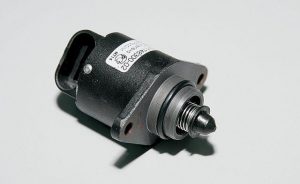

Датчик холостого хода (РХХ ВАЗ 2110) – устройство конструктивно не сложное, основные состоящие которого:

• шаговый электродвигатель;
• пружина (калиброванный подпружиненный конус);
• шток с установленной на нем запорной иглой, посредством которой происходит подача определенного объема воздуха.

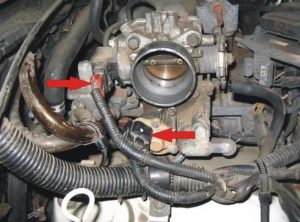

Установлен клапан холостого хода ВАЗ 2110 на впускном коллекторе на корпусе дроссельного узла (закреплен двумя винтами на кожухе заслонки). Работает устройство так, что во время  холодного запуска ДВС электронный блок управления, приоткрывая регулятор холостого хода и подавая больше топливной смеси в камеру сгорания для ускорения прогрева мотора, повышает холостые обороты.

После небольшого прогрева двигателя электродвигатель датчика, перемещая шток с запорной иглой вперед, немного сокращает объем воздуха и снижает холостые обороты двигателя. В этом и заключается принцип работы датчика, то есть осуществляется контроль подачи воздуха при закрытой заслонке согласно командам ЭБУ двигателя.

Когда дроссель ВАЗ 2110 закрыт полностью и контроллер определяет, что необходимо  повысить обороты холостого хода,  датчик холостого хода ВАЗ  2110 инжектор передает команду на изменение положения запорной иглы. Перемещаясь, игла частично или полностью приоткрывает  впускное отверстие, в результате чего воздух, поступая  в обход дросселя, смешивается с топливом. В свою очередь, такая смесь позволяет работать на ХХ и не дает двигателю заглохнуть.

Основные признаки неисправности датчика холостого хода

Итак, разобравшись с тем, что представляет собой датчик ХХ,  нужно знать, как его проверить и где он находится, а также как его демонтировать. Прежде всего, на ВАЗ 2110 датчик холостого хода, как и любое другое устройство на любом авто, может выходить из строя.

По этой причине важно следить за состоянием датчика, так как сбои в его работе могут привести к ряду проблем:

• нарушается режим работы на холостом ходу ДВС автомобиля;
• увеличивается расход топлива, двигатель может работать нестабильно, глохнуть при запуске и т.д.

В большей степени, часть неисправностей впускной системы инжекторного ДВС связана с некорректной работой клапана холостого хода. Основные признаки неисправностей:

• обороты холостого хода «плавают» (при попадании в двигатель топливная смесь испытывает дефицит воздуха);
• ДВС на холодную без открытой заслонки не запускается;
• мотор глохнет при движении автомобиля на нейтральной передаче при закрытом дросселе и на холостых;
• во время прогрева двигателя отмечается низкий или нестабильный холостой ход.

Кстати, «чек» при сбоях системы холостого хода гореть не будет, так как показания клапана холостого хода ВАЗ 2110 ЭБУ двигателем не учитываются в качестве критической ошибки при появлении таких сбоев.

Проверка датчика холостого хода, чистка РХХ и замена

Важно понимать, что вышеперечисленные признаки неисправности РХХ 2110 еще не означают, что виновником проблем стали именно регулятор. Дело в том, что есть еще целый ряд неполадок, которые сопровождаются похожими симптомами. Например, проблема может быть в свечах зажигания или топливном фильтре.

Чтобы убедится, что именно датчик холостого хода вышел из строя, его проверяют на работоспособность с помощью тестера (мультиметра). Для этого нужно знать, как проверить датчик холостого хода. Алгоритм действий следующий:

• сначала выполняется установка автомобиля ВАЗ 2110 на ручной тормоз;
• колодку клапана холостого хода отсоединить для проверки;
• проверяем напряжение датчика, присоединив к двигателю «минус», а «плюс» на снятую колодку (два крайних контакта колодки А и D);
• включить зажигание и проверить показания, переданные регулятором холостого хода, они должны быть в пределах 12 Вольт (при значении меньше 12 Вольт аккумулятор разряжен, при значении нулевом – проверяем цепь полностью до ЭБУ);
• если цепь исправна, проверяем датчик холостого хода, а именно проверяем сопротивление обмотки электродвигателя регулятора, измерив сопротивление между контактами С-D и А-В и на самом датчике (номинальное сопротивление — от 40 до 80 Ом, заводской номинал – 53 Ом);
• проверить электродвигатель на предмет замыкания обмоток, измерив сопротивление на клеммах А-D и В-С (контакта между двумя обмотками не должно быть, если сопротивление есть — обмотки замкнуты накоротко, датчик меняют на новый).

Также в ряде случаев проводится механическая проверка ВАЗ 2110 РХХ, промывка и чистка. Если с электрической частью датчика все в порядке, можно проверить его механическую часть, почистив  и промыв деталь. Проведение таких работ не требуют много времени и усилий, необходимо только приобрести очиститель карбюратора.

Рекомендуем также прочитать статью о том, как выполняется чистка дроссельной заслонки. Из этой статьи вы узнаете, когда и почему нужно чистить дроссель, а также какие тонкости и нюансы следует в обязательном порядке учитывать в рамках проведения данной процедуры.

Порядок действий:

• открутив винты крепления РХХ, вынуть его из посадочного места;
• подключив контактную колодку к датчику, включить зажигание (клапан выдвинется вперед);
• снять колодку с датчика и тщательно обработать все контакты ватной палочкой, смоченной в чистящую жидкость;
• осмотреть датчик на предмет загрязнений маслом и выполнить чистку дроссельного узла (очистить запорную иглу, с пружиной брызнув на нее очистителем);
• высушить датчик и поставить на место, предварительно измерив, расстояние между корпусом датчика и его иглой (23 мм).

Если же рассмотренные выше действия не помогли, выполняется замена датчика холостого хода ВАЗ 2110. В том случае, когда датчик холостого хода износился (износ иглы, обрыв провода внутри корпуса и т.д,), необходимо его заменить. Работы по замене датчика не требуют много усилий и не займут много времени.

Придерживаясь определенного порядка действий, замену можно провести самостоятельно:

• обесточить бортовую систему автомобиля, сняв с аккумулятора клемму «-»;
• отсоединить колодку от датчика холостого хода, нажав на пластиковый фиксатор;

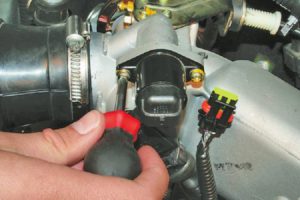

• выкрутив два крепежных винта (сначала левый, потом правый);

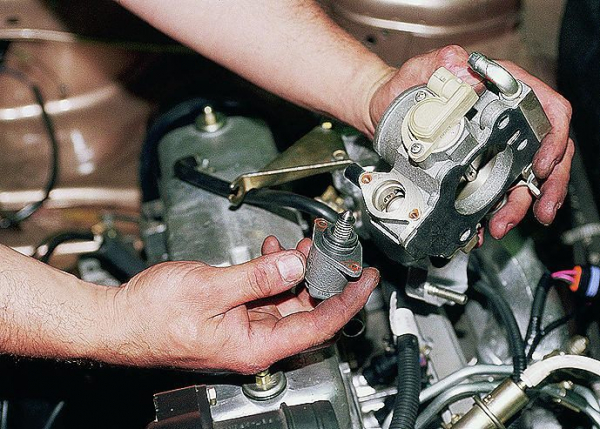

• снять неисправный РХХ ВАЗ 2110 с гнезда крепления;
• установить новый датчик, предварительно промазав маслом по уплотнительному кольцу (уплотнительное кольцо осмотреть на предмет трещин, если таковые обнаружены, заменить уплотнитель);
• собрать все крепления в обратном порядке;
• включить, а затем выключить зажигание на несколько минут для выполнения процедуры калибровки посредством электронного реле.

Подведем итоги

Как видно, даже с учетом относительной простоты самой детали, РХХ выполняет ряд важных функций. Само собой, при возникновении сбоев в работе ДВС, необходима проверка данного элемента. При этом для диагностики и технического обслуживания датчика холостого хода ВАЗ 2110  не потребуется специализированного оборудования. Также замену регулятора ХХ можно вполне провести своими руками в условиях обычного гаража.

Рекомендуем также прочитать статью о том, что такое ДПДЗ. Из этой статьи вы узнаете о назначении указанного датчика положения дроссельной заслонки, а также какие признаки и симптомы указывают на проблемы с указанным датчиком, как выполнить ремонт, диагностику и замену ДПДЗ.

Напоследок отметим, что датчики такого типа довольно надежны и редко выходят из строя. Тем не менее, проблемы все же возникают на авто с большими пробегами. В любом случае, если холостой ход нарушен, важно убедиться, действительно ли поломка связана с РХХ. Приведенная выше информация позволит водителю быстро проверить датчик (электронную и механическую часть клапана холостого хода).
