Как работает автомобильный тахометр

Любой водитель знает, где расположен и для чего нужен спидометр на панели приборов. Расположен он прямо перед его глазами для того, чтобы контролировать скорость движения автомобиля. Наверняка многие обращали внимание на еще один контрольный прибор, находящийся, как правило, по соседству со спидометром и внешне очень на него похожий – это и есть тахометр. Гораздо меньшее число автолюбителей смогут правильно назвать его. И уж совсем опытные досконально знакомы с таким прибором, как тахометр. Что это такое и каков его принцип работы – об этом далее в статье.

Любопытно, но само слово «тахометр» образовано от двух греческих слов: «тахос» – «скорость» и «метрон» – «мера». Таким образом, тахометр, как и спидометр, служит для измерения скорости. Чем может быть вызвано такое совпадение?

Тахометр – это контрольный прибор, при помощи которого измеряется скорость (вернее, частота) вращения различных элементов. Обычно в подобной роли выступают роторы, валы или диски. Значение величины, характеризующей частоту вращения, обычно выражается в количестве оборотов, совершаемых элементом за единицу времени.

Тахометр в автомобиле

Тахометр автомобильный показывает частоту вращения коленчатого вала двигателя, которая выражается в количестве оборотов в минуту (об/мин или мин-1). Используя эти данные, можно судить о нагрузке на двигатель. Шкала прибора, как правило, содержит так называемую красную зону, которая показывает интервалы значений числа оборотов коленчатого вала двигателя, являющиеся предельными.

Длительная работа в таком режиме может привести к значительному износу или разрушению деталей двигателя, поэтому допускать его эксплуатацию на таких скоростях вращения нельзя.

Соответственно, это и есть еще одна важная функция тахометра – он оповещает водителя о том, что необходимо переключиться на более высокую передачу для снижения нагрузки на двигатель. При торможении двигателем, напротив, по показаниям его стрелки можно выбирать момент перехода на пониженную ступень. Зная характеристики мощности конкретного двигателя (пик значения мощности приходится на определенную частоту вращения коленчатого вала), можно эффективно развивать максимальное тяговое усилие. Наконец, при регулировании холостого хода двигателя без показаний тахометра также не обойтись.

Принцип действия и виды

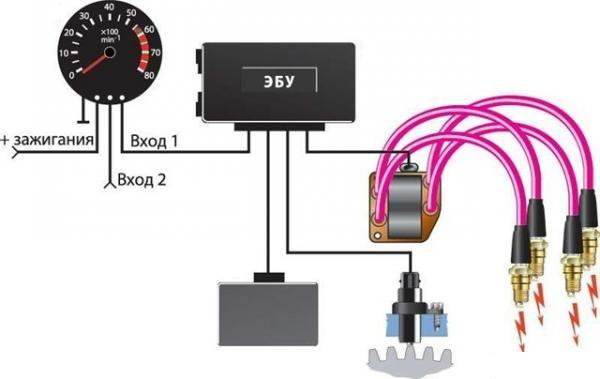

Тахометр принимает сигнал от импульсных датчика частоты вращения коленчатого вала и преобразует их в соответствующее числовое значение. При использовании различных методов подсчета контрольной величины (прямого, обратного, смешанного) погрешность показаний достигает 100–500 об/мин.

Если коснуться принципиальной схемы устройств, то помимо механического тахометра, который уже может считаться раритетом, так как встречается только на ретроавтомобилях, существуют еще два вида таких приборов:

цифровые;аналоговые.

Можно также классифицировать устройства в зависимости от способа установки:

штатные – как правило, установлены еще на конвейере в специально предусмотренное место на панели приборов автомобиля;выносные – монтируются вне приборной панели в дополнение к уже существующим контрольным приборам, очень часто используются на спортивных автомобилях.

Цифровой тахометр

Он представляет собой электронный индикатор (экран, табло), показывающий число оборотов двигателя в данный момент времени. Считается, что такое представление наиболее удобно при работе с электронными блоками управления или при настройке (доводке) мотора. В состав устройства входят также процессор, преобразователь аналоговых сигналов в цифровые, датчик клапана холостого хода и еще один преобразователь, который нужен для трансформации электрических сигналов в световые (оптрон).

Аналоговый тахометр

Внешний вид такого прибора уже описывался выше. Визуально он похож на большинство контрольно-измерительных приборов: имеется циферблат, по которому перемещается стрелка, указывающая число оборотов. Величина частоты вращения коленчатого вала двигателя соответствует углу поворота стрелки относительно нулевого значения. Одним из основных элементов такой системы является магнитная катушка, накапливающая энергию, необходимую для поворота стрелки. Электрический сигнал от датчиков через микросхемы подводится к катушке, приводящей в действие стрелку, которая своим отклонением указывает на значение контрольного параметра. Иногда используется совмещенная конструкция, когда в дополнение к аналоговому устройству устанавливают еще и цифровое. Однако, считается, что при постоянной эксплуатации сигнал от аналогового тахометра мозгом человека воспринимается лучше, чем от цифрового.
