Как устроен центральный замок

Центральный замок не является столь незаменимым органом комфорта, как дворники, но по праву заслужил место среди необходимых устройств современного автомобиля. ЦЗ позволяет одновременно отпирать/блокировать замки всех дверей авто (в некоторых случаях еще и лючок бензобака). Система может иметь дистанционное управление (ДУ) и быть подключена к сигнализации.

Классификация

Принципиальное отличие систем центрального управления замками дверей кроется в способе распределения сигналов:

управление производится единым блоком (централизованное);каждая дверь имеет отдельные блоки управления, которые работают в паре с центральным блоком (децентрализованное).

ЦЗ является составляющей не только системы комфорта авто, но и важным элементом пассивной безопасности. Большое количество сопутствующих функций, которые стали возлагаться на систему централизированного отпирания дверей (к примеру, автоматическое открытие всех дверей в случае аварии) обусловили более частое использование систем с децентрализированным управления.

Системы, в которых весь функционал реализирует единый блок управления центральным замком, применяются лишь в бюджетных вариантах исполнения. Отошли конструкторы и от систем с вакуумным управлением. Управление сервоприводами дверей осуществлялось с помощью вакуумного замка. Внутри последнего расположен компрессор, создающий разряжение либо давление в вакуумной системе (отпирание и закрытие, соответственно). Подобные механизмы любили устанавливать на своими авто Mercedes, Volkswagen. Любая из указанных конструкций может иметь дистанционное управление (ДУ).

Устройство

Конструкция центрального замка автомобиля предполагает наличие:

сервоприводов (моторчиков);главного блока управления (на авто с децентрализированным управлением дополнительных блоков для каждой двери);входных датчиков.

В качестве актуаторов используются обычные электрические двигатели постоянного тока. В конструкцию сервопривода входят:

электродвигатель;зубчатое колесо;шток;демпферные наконечники;пыльник.

Во время подачи тока вал электродвигателя через шестерню вращает зубчатое колесо. Последнее двигает шток. Демпферные наконечники смягчают удар при достижении штоком мертвых точек. Пыльник защищает шток от попадания влаги, пыли и грязи (незаменимый компонент, если двери внутри обрабатываются антикорозийкой.

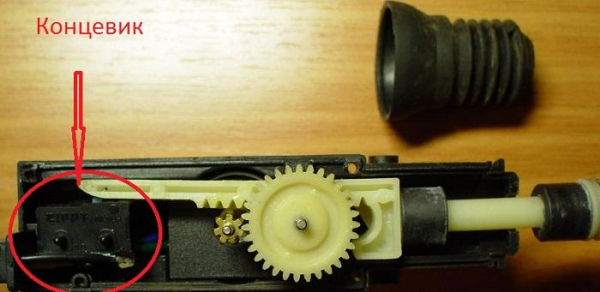

Сервопривод имеет всего два положения: «вкл/выкл». Шток может быть прикреплен как к тягам (прерогатива универсальных устройств), так и крепится непосредственно к механизму запирания дверей. Внутри моноблока актуаторов может быть расположен концевик.

Именно концевые переключатели в дверях автомобиля и микропереключатели выступают в роли входных датчиков. Они контролируют положение запорного механизма. Соответствующий сигнал о положении штока поступает в главный блок управления.

Для фиксации текущего положения элементов запорного механизма (замка) используются микропереключатели. Форма кулачкового механизма, который устанавливается только в водительской двери автомобиля, определяет положение для формирования сигнала микропереключателями. Понимая, в каком состоянии находится замок, они отправляют в блок управления два типа сигналов: (Locked) «закрыто» и (Unlocked) «открыто».

Отдельные микропереключатели отвечают за контроль положения «язычка» замка. Иными словами, за закрытие самой двери. Когда дверь открыта, контакты переключателя замкнуты. Поэтому активировать ЦЗ авто невозможно. Зацепление «язычка» за ригель изменяет положение контактов.

Блок управления ЦЗ представляет из себя интегральную схему-распределитель импульсов.

Блок ЦЗ Opel в разборе

Принцип работы

Рассмотрим в деталях, как работает центральный замок автомобиля (в том числе и с ДУ):

Положение замков «открыто». Поворот ключа либо сигнал дистанционного управления (ДУ) через микропереключатели посылает импульс в блок управления;если все условия для закрытия соблюдены (помним о микропереключателях, контролирующих положение двери. Между центральным блоком управления (ЦБУ) и собственными блоками всех запорных механизмов авто происходит передача сигналов), главный блок передает сигнал «заблокировать» на соответствующие контроллеры;от собственных блоков управления активаторы получают импульс на закрытие замков;

Таким образом происходит практически одновременное закрытие всех дверей (лючка бензобака и багажника, если таковые подключены к ЦЗ).

Все большую популярность набирает центральный замок с ДУ. Нажатие соответствующих кнопок на брелке либо ключе зажигания с возможность ДУ провоцирует сигнал, улавливаемый приемной антенной ЦБУ. Тот в свою очередь формирует сигналы: открыть/закрыть для всех подключенных активаторов.

Использование ДУ позволяет синхронизировать центральный замок с охранной системой автомобиля.Противоугонная система будет автоматически запирать все двери автомобиля. Дополнительно можно подключить автодоводчики стекол, что сделает эксплуатацию авто еще более комфортной.

Схема

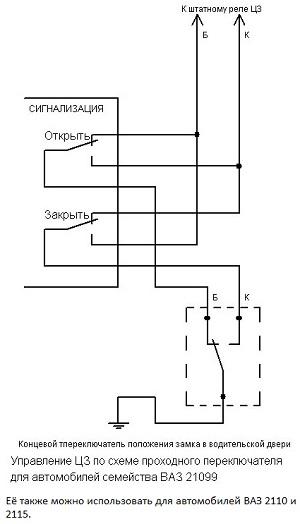

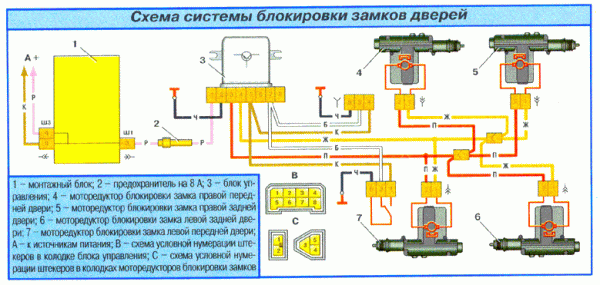

Возможные варианты схемы подключения:

Установка своими руками

Установка центрального замка пройдет без особых затруднений, если ваше авто в более дорогих комплектациях оснащалось ЦЗ с завода. Тогда вам потребуется лишь купить заводской комплект: блок, активаторы и соответствующий жгут проводов с разъемами. Посадочные места для всех механизмов «колхозить» не придется.

Если вы хотите сэкономить, либо для вашего автомобиля нет готовых решений, приобрести можно универсальный комплект. Таковой в себя будет включать:

сервоприводы;контроллер;жгут проводов;крепежи.

На рынке можно встретить как обычные системы, так и более дорогие варианты с ДУ.

Разумеется, для подключения вам потребуется схема центрального замка. Возможно, придется сверлить отверстия для посадочных мест. В общем, установка центрального замка своими руками не обойдется без полета технической фантазии.

Последовательность установки:

приготовьте весь необходимый инструмент: шуруповерт, сверла, отвертки, пассатижи);отключите минусовой вывод аккумулятора;снимите обшивку;выберите место для установки. Учтите, что сервопривод не должен мешать установке обивке, механизму стеклоподъемников и прочим тягам, идущим к запорному механизму.установите крепеж и зафиксируйте актуаторы;

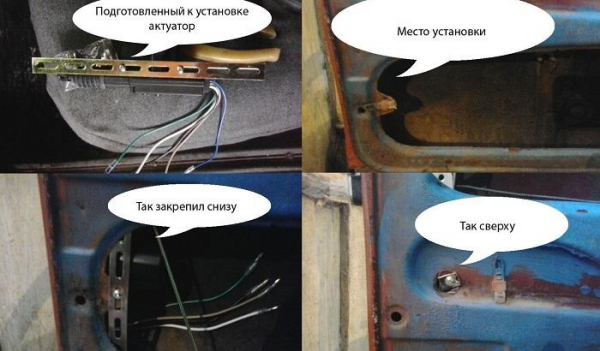

Вариант установки для классики

подключите проводку. Позаботьтесь о безопасности соединений, уделите внимание местам перехода жгута с двери в кузов автомобиля (наиболее частые места перетирания проводов). Если производителем не был предусмотрен предохранитель, включите его в цепь самостоятельно;установите блок управления. Обычно располагается под торпедой. Там вы сможете запитать постоянный плюс, часто в таких местах расположены штатные места подключения массы;подключите аккумулятор и произведите проверку.

Перед тем как подключить центральный замок в домашних условиях, внимательно изучите принципиальную электрическую схему. Без четкого понимания распиновки и способа управления активаторами за установку своими руками лучше не браться. Многие современные авто оснащены ВСМ. Body Control Modul – блок, управляющий работой всех электроприборов. Что может усложнить подключение центрального замка с ДУ и его синхронизацию с остальными электронными системами машины.
