Как устроена подвеска современного автомобиля простыми словами

Ходовая часть транспортного средства – важнейшая высокотехнологичная группа, от работы которой зависят многие характеристики транспортного средства. Исправность всех ее узлов и агрегатов – залог безопасности на дороге. В свою очередь, ядром ходовой является подвеска автомобиля. Система амортизации служит для связи колес с кузовом машины, и главная ее цель – максимально сгладить все колебания, причиной которых являются дефекты дорожного полотна, и при этом эффективно реализовать энергию движения транспортного средства.

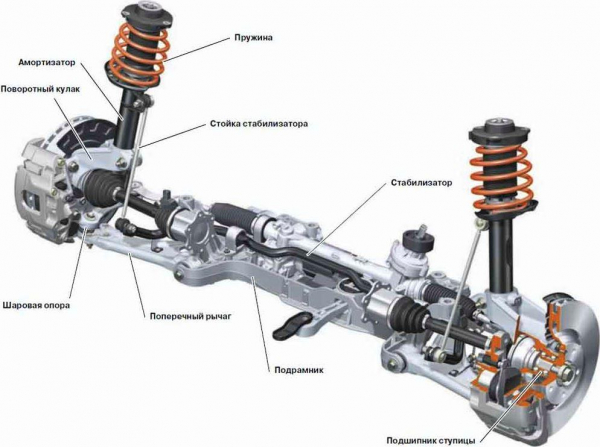

Строение

К современным машинам предъявляется множество требований. Они должны быть хорошо управляемыми и при этом устойчивыми, бесшумными, комфортными и безопасными. Чтобы претворить в жизнь все эти пожелания, инженерам требуется тщательно продумать устройство подвески.

На сегодняшний день не существует какого-либо универсального эталона. В арсенале каждого автопроизводителя свои хитрости и современные разработки. Однако, для всех типов подвесок характерно наличие таких объектов:

Упругий элемент.Направляющая часть.Стабилизатор устойчивости.Амортизирующие устройства.Колесная опора.Крепежи.

Упругий элемент

Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.

Металлические объекты

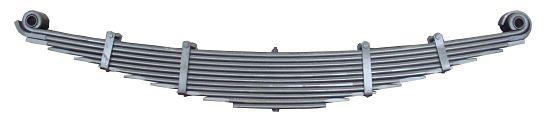

Исторически самыми первыми появились рессоры. С точки зрения конструкции — это металлические полосы разной длины, соединенные между собой. Помимо эффективного перераспределения нагрузки, рессоры хорошо амортизируют. Чаще всего они используются в ходовой части грузовиков.

Торсионы представляют собой наборы пластин или стержней, работающих на скручивание. Обычно торсионной бывает задняя подвеска автомобиля. Устройства этого типа используют, кроме того, японские и американские производители машин увеличенной проходимости.

Металлические пружины входят в состав ходовой части любого современного авто. Эти элементы могут иметь постоянную или переменную жесткость. Их упругость зависит от геометрии прутка, из которого они изготовлены. Если диаметр прутка меняется на всем протяжении, то пружина имеет переменную жесткость. В противном случае упругость является постоянной.

Неметаллические объекты

Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.

Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически. Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.

Направляющая часть

Направляющие элементы подвески – это стойки, рычаги и шарнирные соединения. Их основные функции:

Удерживать колеса в правильном положении.Поддерживать траекторию движения колес.Обеспечивать соединение системы амортизации и кузова.Передавать энергию движения от колес на кузов.

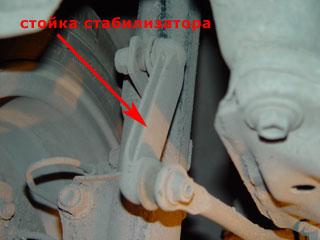

Стабилизатор поперечной устойчивости

Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.

В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.

Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.

Амортизирующие устройства

Для того чтобы смягчить сильные колебания, подвеску снабжают амортизаторами. Эти объекты представляют собой пневматические цилиндры или цилиндры с рабочей жидкостью. Выделяют два основных типа амортизаторов:

Односторонние.Двусторонние.

Односторонние амортизаторы длиннее двусторонних. Они обеспечивают большую плавность хода. Однако при езде по дорогам с плохим покрытием, односторонние амортизаторы не успевают перед следующей неровностью своевременно вернуть подвеску в исходное состояние, и ее «пробивает». По этой причине большее распространение получили двусторонние «гасители колебаний».

Колесная опора

Опоры колес необходимы для принятия и перераспределения нагрузок, приходящихся на колеса.

Крепежи

Шаровая опора

Крепежи нужны для того, чтобы подвеска автомобиля была единым целым. Для связи узлов и агрегатов используют три типа соединений:

Болтовые.Шарнирные.Эластичные.

Крепежи, осуществляемые при помощи болтов, являются жесткими. Они необходимы для неподвижного сочленения объектов. К шарнирным соединениям относится шаровая опора. Она является важной частью передней подвески и обеспечивает ведущим колесам возможность правильного поворота. Эластичные крепежи – это сайлент-блоки и резино-металлические втулки. Помимо функции соединения частей и крепления их к кузову, эти объекты препятствуют распространению вибраций и снижают шумность.

Все элементы ходовой части взаимосвязаны и чаще всего выполняют несколько функций одновременно, поэтому определение принадлежности запчасти к той или иной группе является условным.
