Как заменить подшипник коленвала

Осевой подшипник коленчатого вала в процессе работы не испытывает чрезмерных нагрузок, поэтому выходит из строя довольно редко. Но если замена подшипника коленвала все-таки потребовалось, следует точно понимать все аспекты планируемого ремонта. Рассмотрим, как снять деталь, а также правила правильной установки новой запчасти.

Предназначение

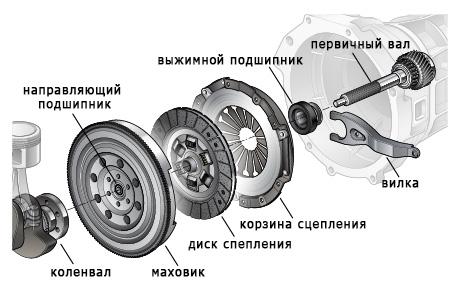

Осевой подшипник находится на тыльной стороне коленвала и служит для обеспечения центровки и поддержки первичного вала КПП. Основная нагрузка при вращении коленвала идет на коренные и шатунные вкладыши. Поскольку различные осевые усилия действуют на рассматриваемый элемент довольно слабо, выходит он из строя вследствие конструктивного дефекта либо на больших пробегах из-за естественного износа. Осевой подшипник коленвала представляет собой обычный подшипник качения или скольжения. Стоит указать, что на многих авто рассматриваемый конструктивный узел не предусмотрен как таковой, а задача центровки и обеспечения равномерности вращения первичного вала КПП возлагается на подшипники, расположенные в коробке передач.

Признаки неисправности

Замена опорного подшипника первичного вала КПП — довольно сложный технологический процесс. Суть даже не столько в снятии старой детали и установке нового изделия, сколько в необходимости демонтажа множества агрегатов для получения доступа к области ремонта. Именно поэтому важно правильно диагностировать неисправность, чтобы не проделать ремонт понапрасну. К основным признакам, выдающим поломку, относятся:

шорох или шелест при работе двигателя. Симптом можно с легкостью спутать с износом выжимного. Разница в том, что посторонний шум от изношенного выжимной при нажатии на педаль сцепления и касании лепестков диафрагменной пружины сразу же затухает, тогда как опорный подшипник первичного вала КПП будет еще некоторое время вращаться по инерции, издавая характерные звуки;затрудненное перемещение рычага КПП. Поскольку разбитый подшипник коленчатого вала не выполняет свои функции, появляется небольшое биение при вращении первичного вала КПП. Эффект затрудненного переключения может также возникнуть из-за подклинивания, вследствие чего при нажатии на педаль сцепления не происходит полноценного размыкания ведомого диска с маховиком. При этом во время стоянки с заглушенным ДВС могут плохо включаться передачи, так как подшипник коленвала будет «тормозить» первичный вал, не давая косозубым шестерням немного провернуться и войти в зацепление.

Можно ли так ездить?

Часто замену осевого подшипника коленвала совмещают, к примеру, с заменой выжимного или комплекта сцепления. Довольно неприятно лишь из-за такой детали становиться на трудоемкий и сложный ремонт. Если шорох только начался, то еще несколько тысяч километров зачастую можно преодолеть без проблем. Но и затягивать с заменой не стоит, так как заклинивание приведет к повреждению посадочного места на первичном валу КПП. Впоследствии новая запчасть уже не сможет выполнять свою прямую функцию. Поэтому до полного разрушения доводить не стоит. К тому же некоторые методы выпрессовки с помощью подручных средств предполагают целостность обойм и тел качения.

Как заменить

Замена подшипника коленвала пройдет значительно легче, если вы заранее обзаведетесь самым необходимым инструментом:

набором головок и гаечных ключей, необходимых для снятия КПП и навесного оборудования, мешающего отсоединению коробки передач от блока цилиндров;центровочной наставкой, которая впоследствии поможет без труда завести первичный вал КПП в шлицевые пазы нажимного диска;съемник глухих подшипников. В магазинах автозапчастей вы без труда найдете простейший съемник для ВАЗ классических моделей. Стоимость его по правде смешная, учитывая, сколько времени и усилий он может вам сэкономить.

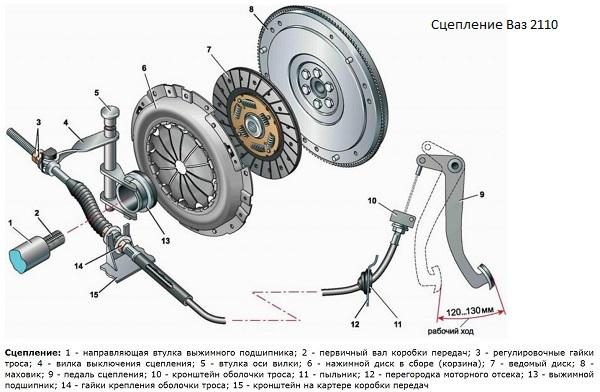

Для того чтобы добраться к ремонтной области, необходимо снять либо отодвинуть на достаточное расстояние коробку передач. Разумеется, демонтажу и последующей установке в обратном к снятию порядке поддаются навесные агрегаты, мешающие снятию КПП. Маховик при замене снимать нет необходимости, а вот корзину сцепления демонтировать придется. Перед снятием корзины не забудьте поставить метку на маховике. Помните, что ведомый диск сцепления устанавливается выпуклой частью к КПП.

Выпрессовка

Замена подшипника коленвала начинается с демонтажа старого изделия, для осуществления чего можно воспользоваться несколькими методами:

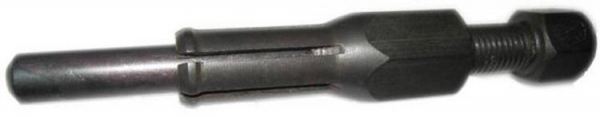

использовать съемник – наиболее простой и правильный способ. В большинстве случаев достаточно будет изделия, показанного на фото, так как решение о покупке дорогого универсального специнструмента для одноразовой замены никак нельзя назвать рациональным;

дедовский метод замены с использованием хлебного мякиша или густой пластичной смазки. Вам потребуется наставка, внешний диаметр которой будет немногим меньше внутреннего диаметра подшипника. Суть метода в том, чтобы закладывать хлебный мякиш во внутреннюю полость подшипника, затрамбовывая его наставкой и молотком. Поскольку деваться мякишу будет некуда, он начнет давить на подшипник, выталкивая его из посадочного места;метод с крючком и обратным молотком (если только подшипник не посажен до упора в тыльную стенку). Суть метода в том, чтобы подцепить подшипник за внутреннюю обойму и выдернуть из посадочного места. Принцип работы обратного молотка, а также процесс изготовления инструмента своими руками вы можете посмотреть на видео.

Установка

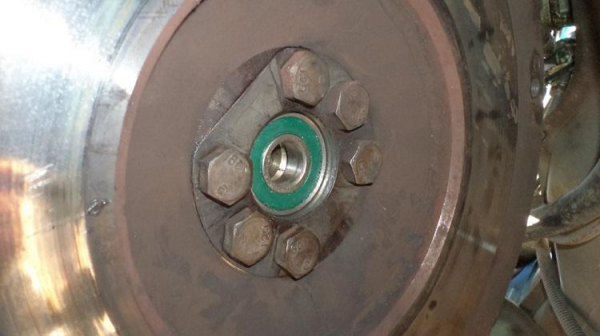

Замена окажется тщетной, если новый подшипник коленвала будет установлен с перекосом. Поэтому крайне внимательно отнеситесь к запрессовке нового изделия.

Перед установкой очистите посадочное место от грязи и слегка смажьте моторным маслом. Запрессовывать новое изделие можно наставкой, внешний диаметр которой будет немногим меньше диаметра внешней обоймы. В качестве наставки можно использовать старый подшипник коленчатого вала. Легкими настукиваниями молотком по всему периметру наставки запрессуйте подшипник коленвала в посадочное место. Еще на стадии разборки запомните, насколько глубоко был утоплен старый подшипник коленчатого вала. Ни в коем случае не забивайте деталь, прилагая усилие к внутренней обойме. Замена подшипника коленвала, подробное перечисление элементов, которые придется демонтировать, можно найти в руководстве по ремонту и эксплуатации к вашей модели авто.
