Капитальный ремонт стартера своими руками

Заметив первые признаки неисправности, не отлаживайте ремонт стартера в долгий ящик. Затягивание с проверкой и восстановлением приведет к тому, что в один момент двигатель попросту не запустится. Покажем на видео и расскажем, как проверить втягивающее реле, заменить щетки, втулки стартера, чтобы своими руками устранить поломки и правильно собрать стартер автомобиля.

Признаки неисправности

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.

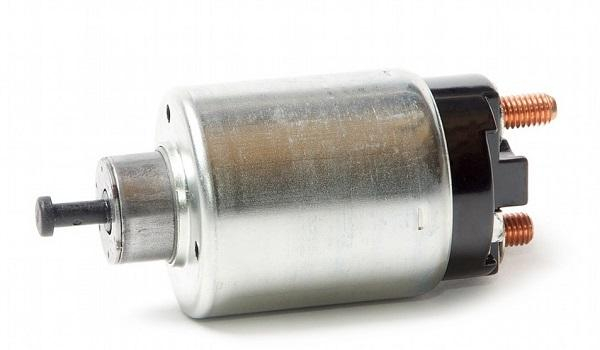

Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

Как проверить своими руками

Не снимая стартер с автомобиля, можно достоверно проверить лишь плохой контакт и факт неисправности цепи управления втягивающего реле. Если стартер не реагирует на поворот ключа в положение Start, перемкните напрямую отверткой силовые выводы втягивающего реле. Срабатывание стартера будет свидетельствовать о неисправности в цепи управления или самом тяговом реле.

Если вы знаете, как пользоваться мультиметром, в режиме измерения постоянного тока проверьте, приходит ли напряжение на управляющий вывод после поворота ключа зажигания в положение Start. Если напряжение поступает, но втягивающее не срабатывает (нет характерного щелчка), тяговое реле нуждается в ремонте либо замене.

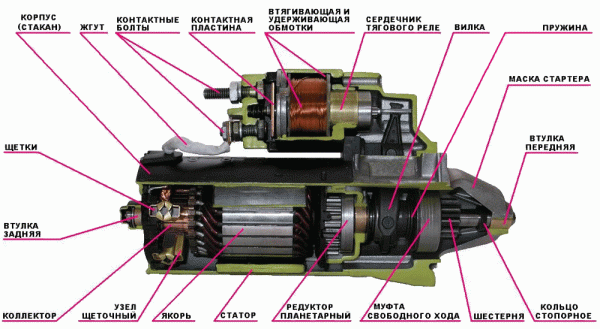

Перед разборкой рекомендуем изучить устройство и принцип работы автомобильного стартера. Также при ремонте важно понимать принцип работы и методы диагностики втягивающего реле, бендикса стартера.

Характерные поломки

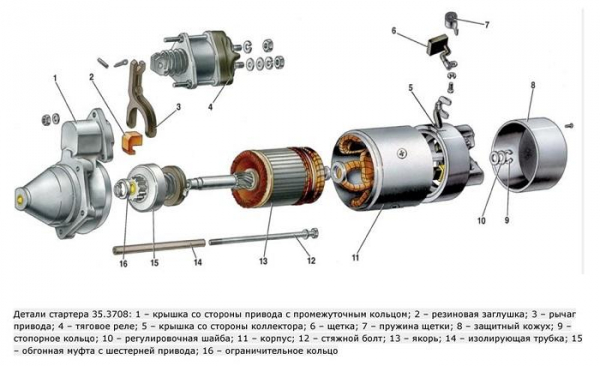

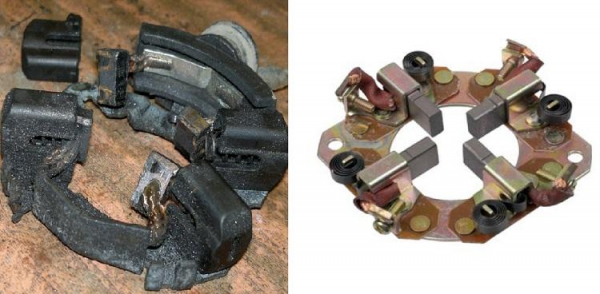

Истирание щеток, которые изнашиваются вследствие плотного прижатия к вращающемуся якорю. Оценить степень износа можно визуально либо с помощью штангенциркуля. Достаточно сравнить толщину новых щеток с изношенными элементами.

Износ коллекторных пластин. Щетки стираются намного быстрее, нежели контактные пластины якоря, но и они спустя несколько сотен тысяч километров пробега могут прийти в негодность. Степень износа определяется глубиной проточки, которая образуется от трения со щетками. При неплотном прилегании щеток в момент вращения якоря возможно появление искрового разряда, провоцирующего выгорание и дальнейшее отслоение частей ламелей. Среди прочих дефектов, которые возникают вследствие биения и осевого люфта вала якоря, – овальность, смещение зоны трения щеток.Нарушение изоляции контактов коллектора, приводящее к пробою на массу корпуса якоря; межвитковое замыкание.Износ втулок, фиксирующих вал якоря. Критическая выработка бронзовых либо меднографитовых втулок приводит к биению вала якоря, вследствие чего меднографитовые щетки гораздо быстрее выходят из строя, наблюдается неравномерное истирание коллектора. Также износ втулок может послужить причиной смещения пластин якоря, что приводит к межвитковому замыканию.Износ либо неправильный подбор дистанционных шайб, предотвращающих осевой люфт вала якоря.

Обгорание контактной пластины втягивающего реле. Перегорание обмотки, межвитковое замыкание катушки соленоида.Износ шестерни вала якоря.Отклеивание магнитов от корпуса стартера.Переламывание клеммы плюсового провода, идущего от силовой клеммы втягивающего на щетку. Иногда клеммы из-за расположения в месте с агрессивной средой сильно корродируют.

Ремонтировать или заменить

Операции, которыми в большинстве случаев ограничивается собственноручный ремонт стартера:

замена щеточного узла. Мы уже рассматривали, как заменить щетки стартера своими руками, поэтому останавливаться на этом не будем;очистка мелкозернистой наждачной бумагой рабочей зоны коллектора;смазка планетарного редуктора, вала якоря в месте перемещения вилки втягивающего реле;полная очистка всех деталей от продуктов износа графитовых щеток и коллектора, грязи.

Многие производители не предусматривают ремонт и обслуживания втягивающего реле, поэтому для разборки его развальцевать. Сделать это можно лишь с целью зачистки наждачной бумагой либо надфилем контактных областей болтов клемм, пластины. При обнаружении межвиткового замыкания либо пробоя на корпус ремонту своими руками рекомендуем предпочесть замену. Также нам кажется весьма сомнительной идея ремонта ламелей коллектора и перемотки якоря стартера. Для широко распространенных моделей стартеров такой ремонт попросту невыгоден, так как чаще проще отыскать исправную б/у деталь на разборке либо вовсе купить новый пускач.

Техника безопасности и полезные советы

Перед снятием клемм для ремонта либо замены стартера обязательно снимите клемму с отрицательного вывода АКБ.При проверке снятого с автомобиля стартера надежно фиксируйте его в тисках.Даже для вращения якоря без зацепления с венцом маховика нужен немалый ток, поэтому при проверке после ремонта не используйте тонкие провода и обеспечьте надежный контакт на силовых выводах.Пределы допусков осевого, радиального люфта, минимального диаметра коллектора вы можете найти в технической документации. Еще перед началом ремонта рекомендуем узнать модель стартера, которая должна быть указана в нанесенной на корпусе идентификационной маркировке.При сборке соблюдайте последовательность установки дистанционных шайб, ограничивающих осевой люфт. Чтобы после ремонта своими руками собрать стартер правильно, еще в процессе разборки ставьте метки, делайте фотографии.

Смазывать необходимо только планетарный редуктор. Для этих целей хорошо подойдет консистентная смазка для ШРУСов. Ни в коем случае не смазывайте рабочую поверхность меднографитовых втулок. Смазка будет собирать пыль, превращаясь таким образом в абразивную пасту.

Измерение осевого и радиального люфта

Люфт вала якоря следует проверять еще до разборки. Для этого достаточного пальцами пошатать в радиальном и осевом направлении сам вал. При значительном люфте нужно не только заменить втулки, но и измерить выработку на самом валу, так как в случае критического износа ограничение ремонта лишь заменой втулки особого результата не принесет. Измерить осевой люфт можно с помощью штангенциркуля. Для точной проверки радиального люфта используется индикатор часового типа со штативом.

Проверка якоря

На видео показан простой способ проверки межвиткового зажигания. Суть диагностики заключается в подключение одного из контактов лампочки на вал якоря. Вторым контактом следует провести по ламелям коллектора. Если пробой на корпус отсутствует, лампочка не загорится.

Втулки, бендикс

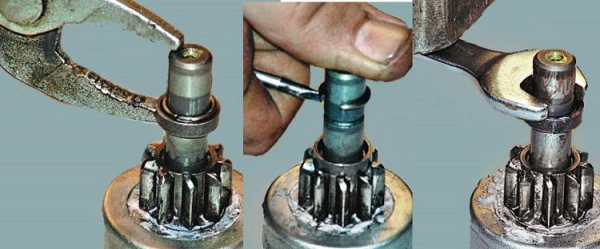

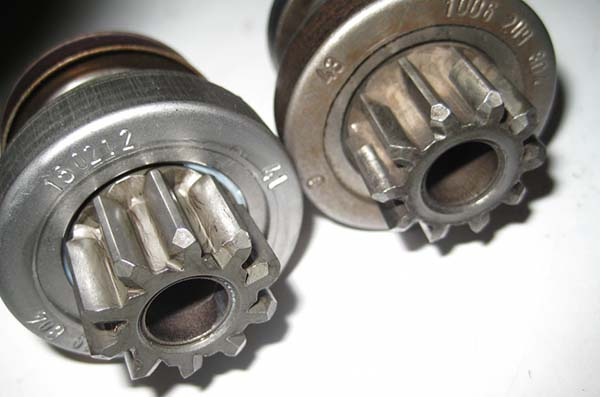

Исправная обгонная муфта должна вращаться только в сторону вращения стартера. Сам бендикс ремонту не подлежит, поэтому в случае поломки его следует заменить. Для снятия муфты необходимо сдвинуть по валу ограничительно кольцо, после снять стопорное кольцо. При промывке старого бендикса не используйте очистители в аэрозолях, так как они способны вымыть внутреннюю смазку обгонной муфты.

На видео показано, как заменить втулки стартера своими руками.
